Technische Daten

Ausgangsleistung:
Eingangsempfindlichkeit am Input, Clean:
Eingangsempfindlichkeit am Effect Return:
Ausgang Effect Send, Pegelbereich:
Ausgang Balanced Line Out:
Röhrenbestückung:
Details zu den Röhren siehe Beschreibung unten!
Sicherungen:
Netzsicherung
bei 100 / 110 /120 Volt Netzspannung:
bei 220 / 230 / 240 Volt Netzspannung:
Endstufen-Röhren (intern auf PCB angeordnet):
Wichtig: Defekte Sicherung nur gegen identische Ausführung mit dem gleichen Wert ersetzen!
Leistungsaufnahme:
Abmessungen:
Combo (E302, E304):
Topteil (E307, E309):
Gewicht:
Combo:
Topteil:

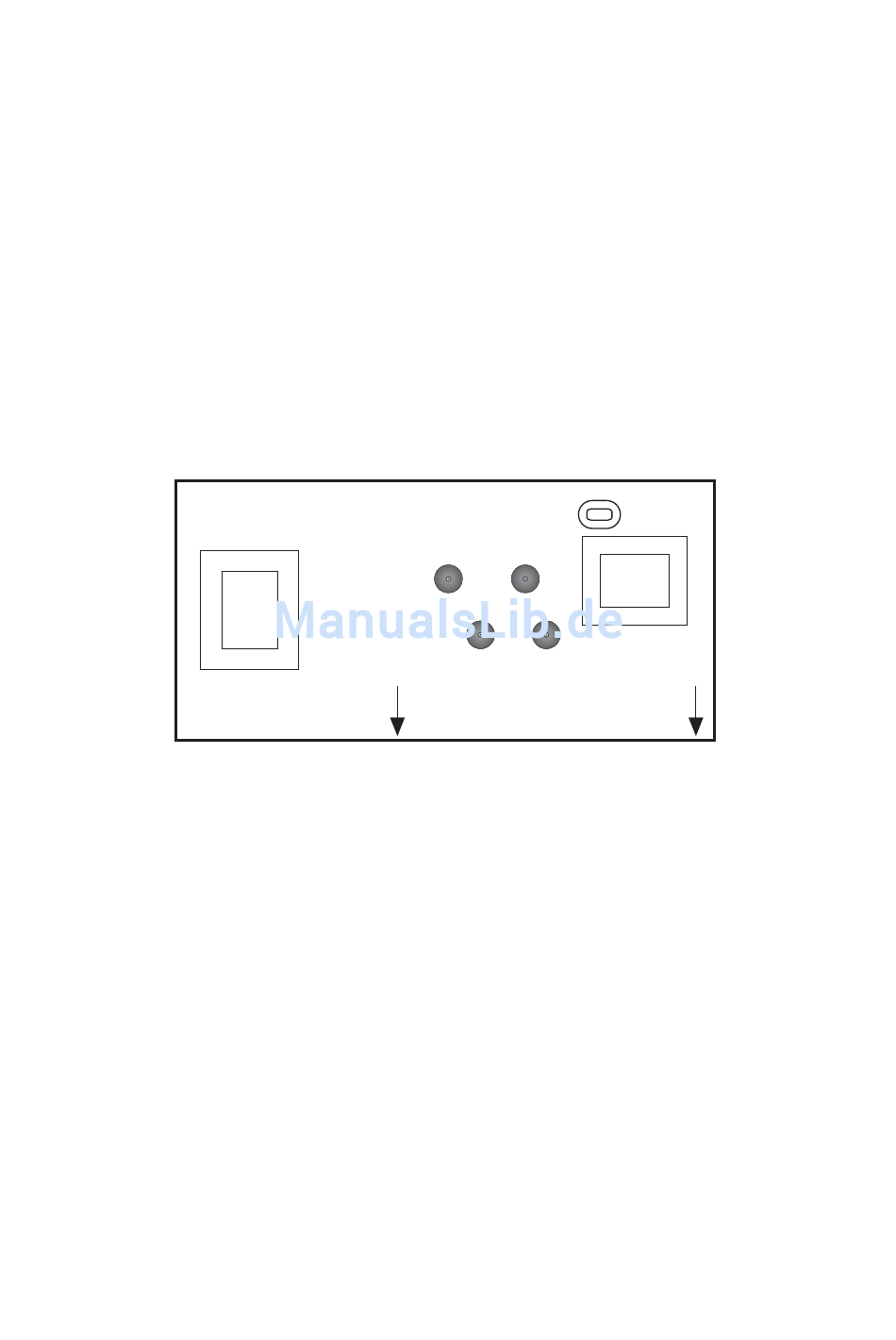

Röhrenlageplan:
Funktion der einzelnen Röhren
V1 - ECC83 (12AX7): Eingangsstufe, 2. Gain-Stufe; Selektionsgrad: FQ
V2 - ECC83 (12AX7): Treiberstufe Lead-Kanal, 4. Stufe; Selektionsgrad: selected
V3, V4 - EL84:
Röhrenwechsel
1. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
2. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Chassis
von oben
Netztrafo
Frontplatte
Leistungsröhren (Pentoden) der Endstufe: selektierter Satz
ca. 20 Watt max.;
nominal - 20 dB;
-20 dB bis ca. 0 dB max.;
-20 dB, bis ca. 0 dB max.;
0 dB max.;
2 x ECC 83 (12AX7);
2 x EL 84 (6BQ5);
0,8 ATL (träge);
0,4 ATL (träge);
2 x 0,08 mAM (80 mA mittelträge)
ca. 80 Watt max.
ca. 42 x 37 (40) x 23 cm (B x H x T);
ca. 42 x 20 (23) x 23 cm (B x H x T);
ca. 13,3 kg (E302); ca. 14,2 kg (E304);
ca. 8,9 kg (E307); ca. 9,2 kg (E309);
V 4: V 3:
EL84 EL84
6BQ5 6BQ5
Übertrager
V 2: V 1:
ECC83 ECC83
12AX7 12AX7
Power Soak
Anschluss
NF-
Input
