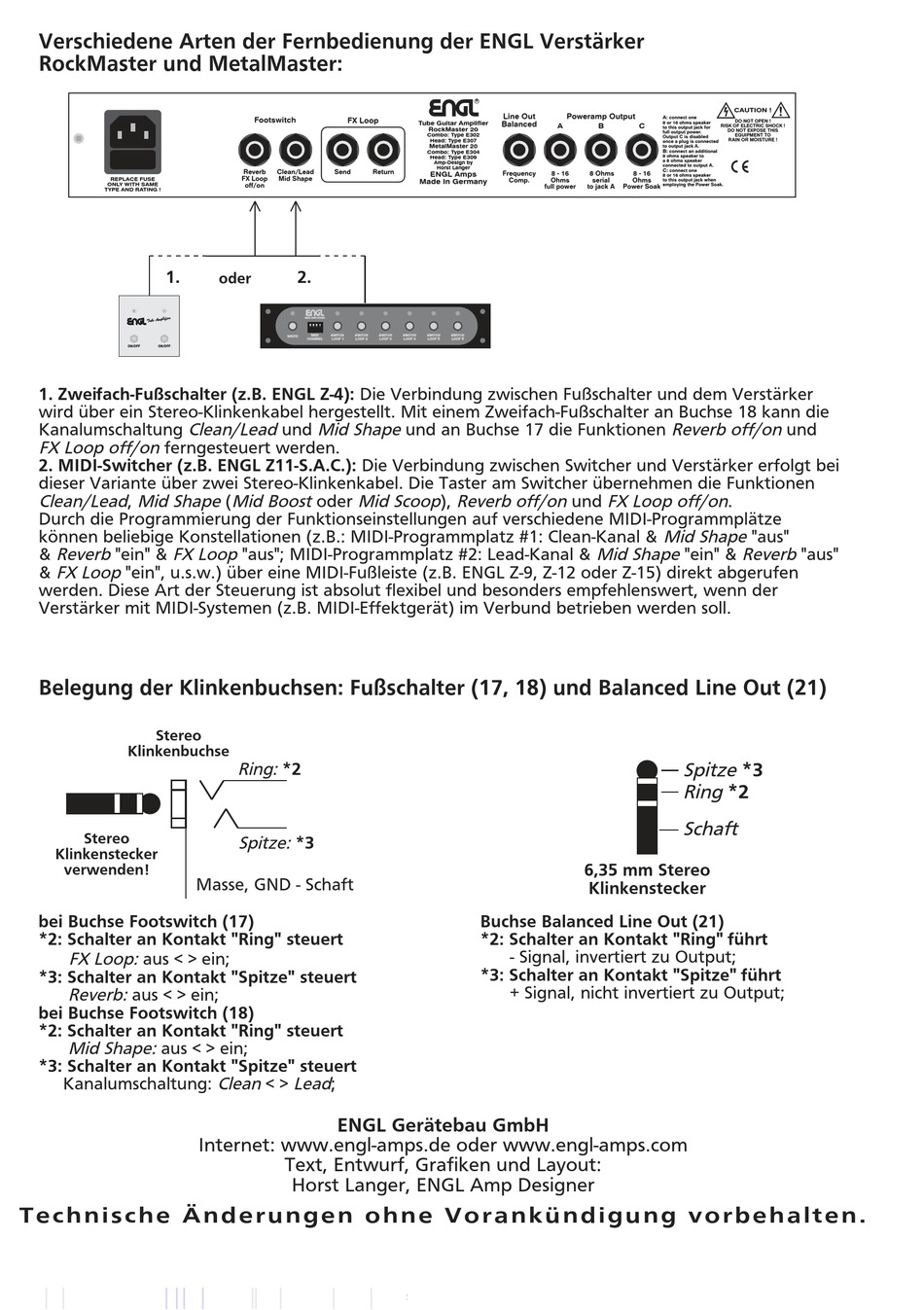

engl Rock Master Bedienungsanleitung Seite 10

Verschiedene Arten der Fernbedienung der ENGL Verstärker
RockMaster und MetalMaster:
REPLACE FUSE
ONLY WITH SAME
TYPE AND RATING !
1.
ON/OFF ON/OFF
1. Zweifach-Fußschalter (z.B. ENGL Z-4): Die Verbindung zwischen Fußschalter und dem Verstärker
wird über ein Stereo-Klinkenkabel hergestellt. Mit einem Zweifach-Fußschalter an Buchse 18 kann die
Kanalumschaltung Clean/Lead und Mid Shape und an Buchse 17 die Funktionen Reverb off/on und
FX Loop off/on ferngesteuert werden.
2. MIDI-Switcher (z.B. ENGL Z11-S.A.C.): Die Verbindung zwischen Switcher und Verstärker erfolgt bei
dieser Variante über zwei Stereo-Klinkenkabel. Die Taster am Switcher übernehmen die Funktionen
Clean/Lead, Mid Shape (Mid Boost oder Mid Scoop), Reverb off/on und FX Loop off/on.
Durch die Programmierung der Funktionseinstellungen auf verschiedene MIDI-Programmplätze
können beliebige Konstellationen (z.B.: MIDI-Programmplatz #1: Clean-Kanal & Mid Shape "aus"
& Reverb "ein" & FX Loop "aus"; MIDI-Programmplatz #2: Lead-Kanal & Mid Shape "ein" & Reverb "aus"
& FX Loop "ein", u.s.w.) über eine MIDI-Fußleiste (z.B. ENGL Z-9, Z-12 oder Z-15) direkt abgerufen
werden. Diese Art der Steuerung ist absolut flexibel und besonders empfehlenswert, wenn der
Verstärker mit MIDI-Systemen (z.B. MIDI-Effektgerät) im Verbund betrieben werden soll.
Belegung der Klinkenbuchsen: Fußschalter (17, 18) und Balanced Line Out (21)
Stereo
Klinkenbuchse
Stereo
Klinkenstecker
verwenden!
bei Buchse Footswitch (17)
*2: Schalter an Kontakt "Ring" steuert
FX Loop: aus < > ein;
*3: Schalter an Kontakt "Spitze" steuert
Reverb: aus < > ein;
bei Buchse Footswitch (18)
*2: Schalter an Kontakt "Ring" steuert
Mid Shape: aus < > ein;
*3: Schalter an Kontakt "Spitze" steuert
Kanalumschaltung: Clean < > Lead;
Technische Änderungen ohne Vorank ündigung vorbehalten.
Footswitch FX Loop
Reverb Clean/Lead
Send
FX Loop Mid Shape
off/on
2.
oder
MIDI SWITCHER
M IDI S WITCH S
W
RITE
C HANNEL L OOP 1 L
Ring: *2
Spitze: *3
Masse, GND - Schaft
ENGL Gerätebau GmbH
Internet: www.engl-amps.de oder www.engl-amps.com
Text, Entwurf, Grafiken und Layout:
Horst Langer, ENGL Amp Designer
R
Line Out
Tube Guitar Amplifier
Balanced
RockMaster 20
Combo: Type E302
Head: Type E307
MetalMaster 20
Combo: Type E304
Head: Type E309
Amp-Design by
Horst Langer
Return
Frequency
ENGL Amps
Comp.
Made In Germany
WITCH S WITCH S WITCH S WITCH S WITCH
OOP 2 L OOP 3 L OOP 4 L OOP 5 L OOP 6
Buchse Balanced Line Out (21)
*2: Schalter an Kontakt "Ring" führt
- Signal, invertiert zu Output;
*3: Schalter an Kontakt "Spitze" führt
+ Signal, nicht invertiert zu Output;
Poweramp Output
A
: connect one
8 or 16 ohms speaker
A B C
to this output jack for
full output power.
Output C is disabled
once a plug is connected
to output jack A.
B
: connect an additional
8 ohms speaker to
a 8 ohms speaker
connected to output A.
C
: connect one
8 - 16 8 Ohms 8 - 16
8 or 16 ohms speaker
Ohms serial Ohms to this output jack when
employing the Power Soak.
full power to jack A Power Soak
Spitze *3
Ring *2
Schaft
6,35 mm Stereo
Klinkenstecker
!
CAUTION !
DO NOT OPEN !
RISK OF ELECTRIC SHOCK !
DO NOT EXPOSE THIS
EQUIPMENT TO
RAIN OR MOISTURE !
