engl Rock Master Bedienungsanleitung Seite 6

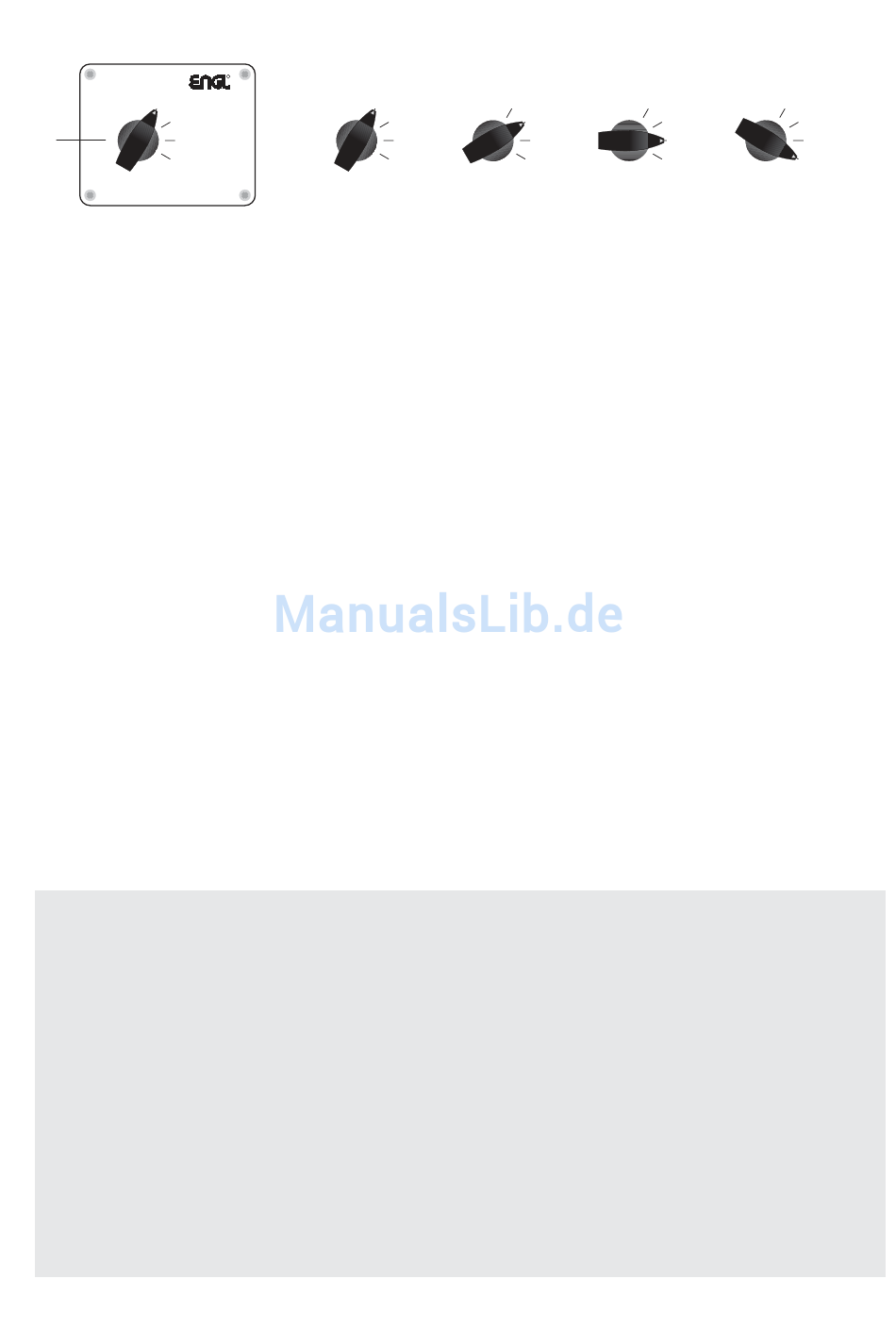

Power Soak Panel
POWER SOAK
Power
Full Power
Range
Selector
5 watts
26
1 watt
Speaker off
Important note:
the Power Soak only
affects the 8 Ohms
Poweramp Output!
25 Power Range Selector: Mit diesem Drehschalter wird der Power Soak aktiviert und die
unterschiedlichen Leistungsstufen eingestellt. Die interne Power Soak-Schaltung arbeitet
ausschließlich in Kombination mit dem Lautsprecherausgang "C" (Buchse 24, bezeichnet als
"8-16 Ohms Power Soak") des Verstärkers!
Die vier Schalterstellungen im Detail beschrieben:
I. Einstellung "Full Power": Power Soak-Schaltung deaktiviert (abgeschaltet),
die gesamte Leistung der Endstufe wird an den Ausgang "C" (24) weitergeleitet.
II. Einstellung "5 watts": Power Soak-Schaltung aktiv, die Leistung für einen 8 oder
16 Ohm-Lautsprecher an dem Ausgang "C" (24) wird auf etwa 25% (ca. 5 Watt)
der Endstufenleistung reduziert.
III. Einstellung 1 watt": Power Soak-Schaltung aktiv, die Leistung für einen 8 oder
16 Ohm-Lautsprecher an dem Ausgang "C" (24) wird auf etwa 5% (ca. 1 Watt)
der Endstufenleistung reduziert.
IV. Einstellung "Speaker Off": Power Soak-Schaltung aktiv, die gesamte Leistung der Endstufe
wird an den Widerständen der Power Soak-Schaltung in Wärme umgewandelt, ein Lautsprecher
an dem Ausgang "C" (24) ist in dieser Einstellung des Power Range Selectors abgeschaltet.
WICHTIG: Die Power Soak-Schaltung arbeit nur in Verbindung mit einem 8 oder
16 Ohm-Lautsprecher an dem Ausgang "C" (24). Wird der Power Soak mit dem Schalter 25 aktiviert
(Stufen: "5 watts", "1 watt"), muss ein Lautsprecher an dem Ausgang "C" angeschlossen sein, z.B.
der interne 8 Ohm-Lautsprecher bei dem Combo-Verstärker.
Ist an den Ausgang "A" (Buchse 22, "8-16 ohms full power") ein Lautsprecher angeschlossen,
wird der Lautsprecher-Ausgang "C" (24) deaktiviert. Der Lautsprecher-Ausgang "C" (24) und die
Power Soak-Schaltung funktionieren nur dann, wenn die Buchse "A" (22) nicht mit einem
Klinkenstecker belegt ist.
Bitte beachten: bei aktivierter Power Soak-Schaltung wird ein bestimmter Teil oder die gesamte
Leistung der Endstufe an Widerständen in Wärme umgewandelt. Diese Hochlastwiderstände sind
auf einer Platine hinter der Rückwand platziert. Je nach eingestellter Lautstärke am Master (11)
und der gewählten Leistungsstufe am Power Range Selector kann die Temperatur im Bereich der
Power Soak-Elektronik deutlich ansteigen. Besonders wichtig ist daher, in diesem Bereich auf der
Rückseite des Verstärkers einwandfreie Luftzirkulation zu gewährleisten!
Der Amp sollte auf keinen Fall über einen langen Zeitraum hinweg im Volllastbereich (bedeutet,
die Endstufe hoch ausgesteuert oder übersteuert, Einstellung am Master-Regler auf Position 6 und
darüber) mit aktivierter Power Soak-Schaltung betrieben werden, um eine zu starke Erhitzung der
Leistungswiderstände zu vermeiden!
Wichtige Tipps vom Designer:
Die Leistungsreduktion - Power Soak kannst Du für unterschiedliche Einsatzwecke nutzen, sowohl
für eine extern angeschlossene 8 oder 16 Ohm Lautsprecherbox als auch für den internen
Lautsprecher beim Combo-Verstärker.
In Spielsituationen, in denen eine moderate (!) Endstufenübersteuerung den Sound prägt und die
Lautstärke des Amps dadurch deutlich zu hoch wird, kann die Leistung welche der Lautsprecher
aufnimmt etwa auf ein viertel oder sogar auf einen extrem kleinen Wert knapp unterhalb eines
Watts reduziert werden. In der Einstellung "1 watt" fällt die Lautstärke dramatisch ab und reicht
zum Beispiel für Monitoring während einer Aufnahme bestens aus. Die Stufe "Speaker off" am
Power Range Selector (25) ist vorgesehen, falls z.B. bei Recording keine Wiedergabe über einen
Lautsprecher erwünscht ist: in dieser Einstellung wird die Leistung der Endstufe komplett an den
Hochlastwiderständen der Power Soak-Schaltung verbraucht, die Endstufe erhält die notwendige
Last. Bei dem Einsatz des Power Soak im Clean-Kanal sollte die Endstufe jedoch nicht zu stark
übersteuert werden (bedeutet: der Master-Regler eingestellt im Bereich der Position 6 und
darüber): dadurch würden die Leistungswiderstände in dem Verstärkergehäuse extrem stark
aufgeheizt. Bei derartigen Einstellungen (Master bei Position 6 und darüber) empfehle ich speziell
im Clean-Kanal den Bass und Clean Gain zu reduzieren, damit keine unerwünschten Verzerrungen
auftreten.
Bitte unbedingt berücksichtigen, dass der Ausgang "C" mit der Power Soak-Schaltung nur arbeitet,
wenn Lautsprecher-Ausgang "A" (22) nicht mit einem Klinkenstecker belegt ist.
I. Full Power
R
Power
Full Power
Range
Selector
5 watts
1 watt
Speaker off
Power Soak
nicht aktiv
II. 5 watts III. 1 watt
Power Power
Full Power
Range Range
Selector Selector
5 watts
1 watt
Speaker off
Power Soak Power Soak
aktiviert aktiviert
IV. Speaker Off
Power
Full Power Full Power
Range
Selector
5 watts 5 watts
1 watt 1 watt
Speaker off Speaker off
Power Soak
aktiviert
