Mechanisch; Elektrisch - Danfoss AME 10 Bedienungsanleitung

Datenblatt
Installation
Inbetriebnahme
© Danfoss | 2023.05
AME 10/20/30/13/23/33
AME 10
AME 13

Mechanisch

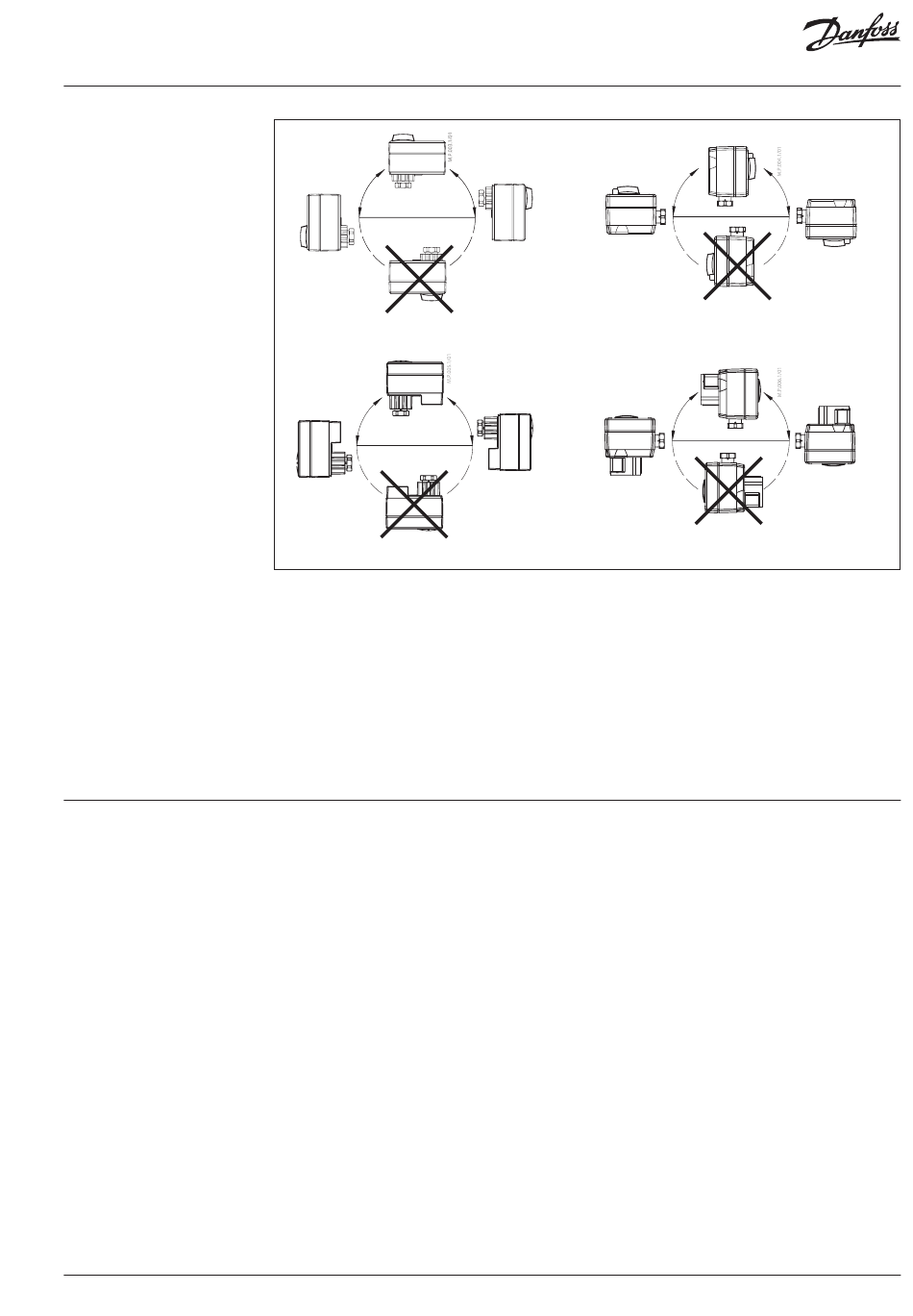

Der Stellantrieb sollte mit der Ventilspindel
in horizontaler oder senkrechter Position
eingebaut werden.
Der Stellantrieb wird über einen Montagering,
der ohne Werkzeug montiert werden kann,
am Ventilgehäuse befestigt. Der Ring muss
von Hand angezogen werden.
Die mechanische und elektrische Installation
sowie alle notwendigen Tests und Kontrollen
durchführen:
• Durchflussmedium isolieren (z.B. während der
Selbstanpassung kann es bei Dampfleitungen
ohne geeignete mechanische Isolierung
sehr gefährlich sein).
• Versorgungsspannung einschalten. Achtung:
Der Stellantrieb führt jetzt die automatische
Selbstanpassung durch.
• Das Regelsignal anschliessen und den Hub
der Antriebsstange kontrollieren.
• Mit dem Regelsignal kontrollieren, ob das
Ventil den kompletten Hub durchfährt.
Dadurch wird die Ventilhublänge eingestellt.
AME 20, AME 30
AME 23, AME 33

Elektrisch

Wichtig: Es wird dringend empfohlen,
die mechanische Montage vor der
Elektroinstallation durchzuführen.
Hinweis: Für die Kabelverschraubungen
M 16×1,5 sind zwei Kabeleinführungen vorgesehen.
Ein Eingang ist mit einer Gummidichtung
versehen. Beachten Sie, dass geeignete
Kabelverschraubungen verwendet werden
müssen, um die IP-Schutzart zu gewährleisten.
Das Gerät ist jet zt betriebsbereit.
Inbetriebnahme/Testfunktion
Durch das Umklemmen der SN an Klemmen 1
oder 3 kann der Antrieb in die beiden Endlagen
gefahren werden.
