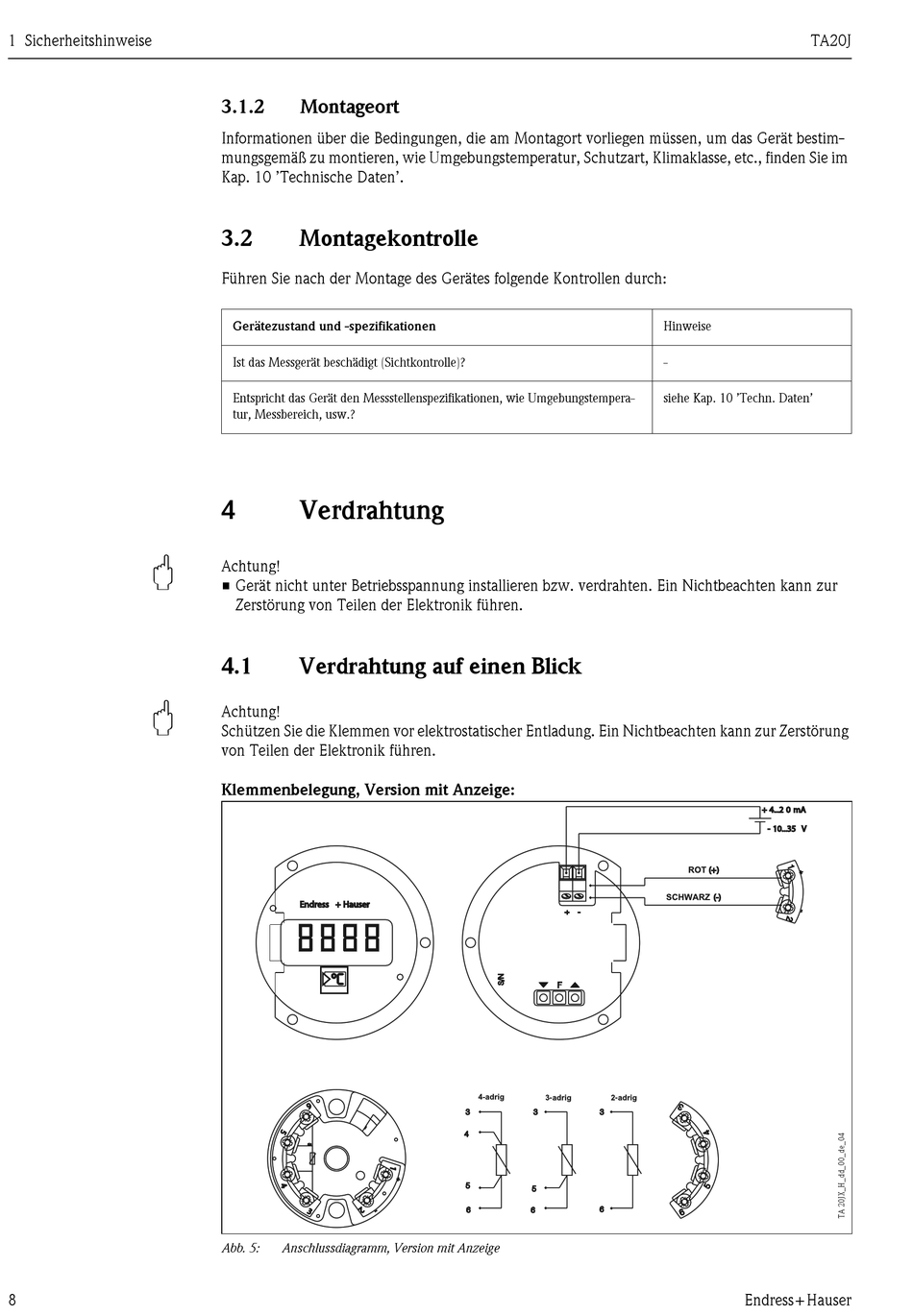

Montageort; Montagekontrolle; Verdrahtung; Verdrahtung Auf Einen Blick - Endress+Hauser Omnigrad TA20J Kurzanleitung

1 Sicherheitshinweise
"
"
8
3.1.2

Montageort

Informationen über die Bedingungen, die am Montagort vorliegen müssen, um das Gerät bestim-
mungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse, etc., finden Sie im
Kap. 10 'Technische Daten'.
3.2

Montagekontrolle

Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Entspricht das Gerät den Messstellenspezifikationen, wie Umgebungstempera-
tur, Messbereich, usw.?
4

Verdrahtung

Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
4.1

Verdrahtung auf einen Blick

Achtung!
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung
von Teilen der Elektronik führen.
Klemmenbelegung, Version mit Anzeige:
Abb. 5: Anschlussdiagramm, Version mit Anzeige
TA20J
Hinweise
-
siehe Kap. 10 'Techn. Daten'
