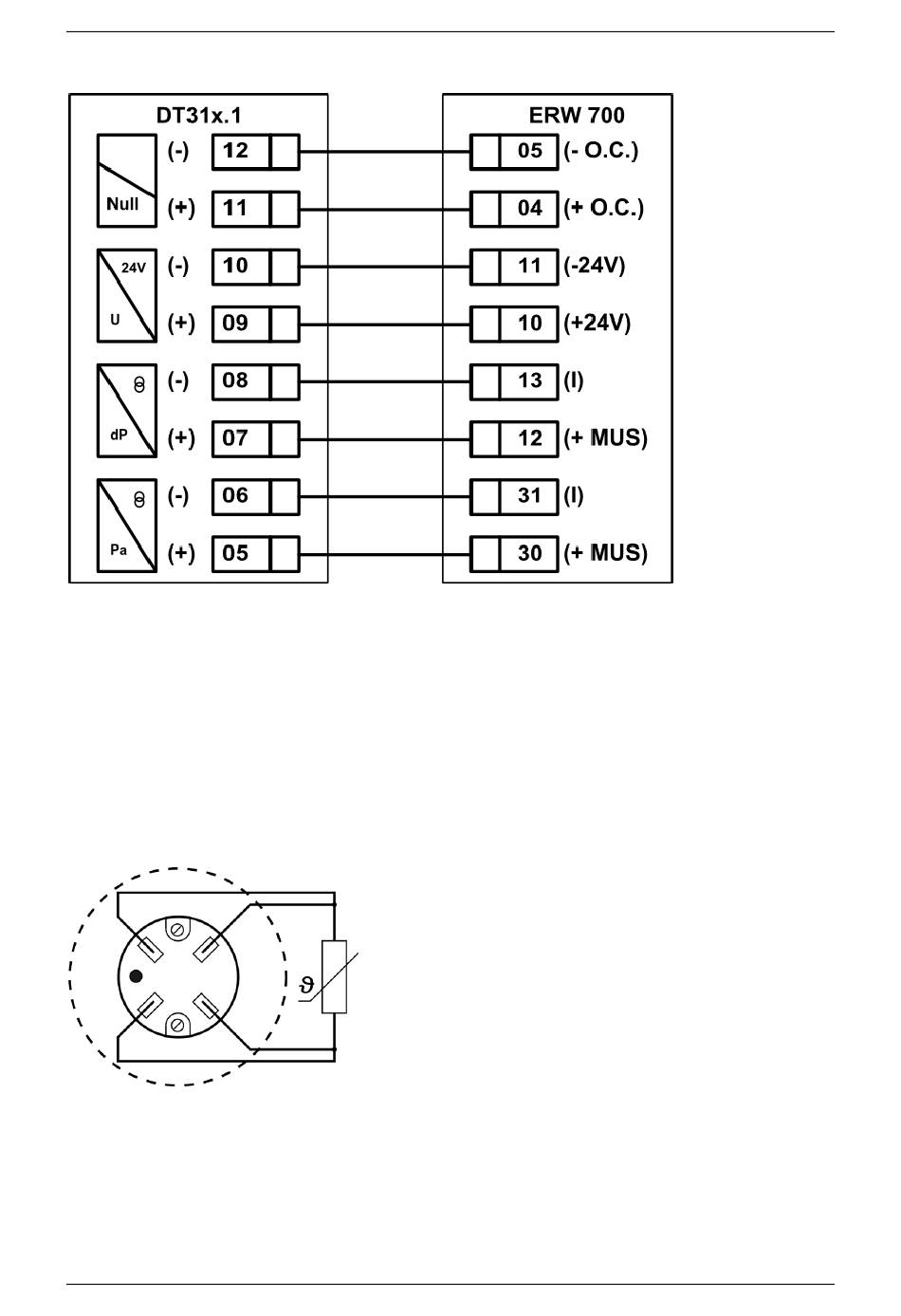

Anschlussplan Rechenwerk (ERW 700) zum Messumformer (DT 311.1)
Achtung!
Für die Kombination ERW 700 und DT311.1 kann die Standard-Ausführung des ERW 700 verwendet
werden. (Im Gegensatz zur Kombination ERW 700 und WZ 200.7.) Die Temperaturfühler werden di-
rekt am Rechenwerk angeschlossen (siehe Betriebsanleitung ERW 700).
Anschluss der Temperaturfühler
Die Fühlerleitungen können wahlweise am Messumformer angeschlossen und über ein gemeinsames
Kabel zum Rechenwerk geführt (nur WZ 200.7) oder alternativ auch direkt am Rechenwerk ange-
schlossen werden. Die Anschlussleitung muss mindestens dem Typ LIYY 4x0,5 entsprechen.
Pt 100/500/1000-Temperaturfühler
Verlegungshinweis
In der Regel sind keine geschirmten Leitungen erforderlich. Um Einstreuungen in die Messleitung zu
verhindern, sind alle Steuerleitungen getrennt von Starkstromleitungen zu verlegen (siehe hierzu die
VDE-Bestimmungen). Bei Bauart zugelassenen Geräten darf die maximale Fühlerleitungslänge 100 m
betragen. Werden geschirmte Leitungen verwendet, so sollte der Schirm nicht geerdet werden.
