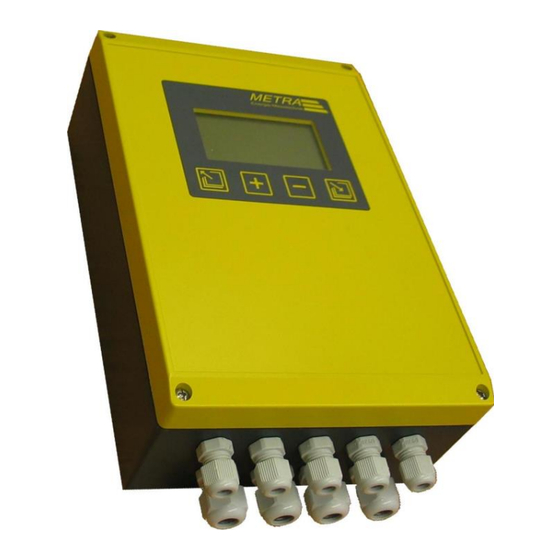

Metra PROFIBUS ERW700A Betriebsanleitung
Inhaltsverzeichnis
ERW700
PROFIBUS
Betriebsanleitung
ERW700
PROFIBUS
Betriebsanleitung
Anbindung des ERW700(A)(C) an ein PROFIBUS Netzwerk
PROFIBUS
METRA Energie-Messtechnik GmbH
Änderungen vorbehalten.
BA-DE-ERW700-PROFIBUS Rev.E
Am Neuen Rheinhafen 4 – 67346 Speyer
Telefon +49 (6232) 657 - 0
Fax
+49 (6232) 657 - 200
Internet: http://www.metra-emt.de
e-mail : info@metra-emt.de
Stand: 08.05.2019
Inhaltsverzeichnis
Verwandte Anleitungen für Metra PROFIBUS ERW700A
Inhaltszusammenfassung für Metra PROFIBUS ERW700A
- Seite 1 PROFIBUS Betriebsanleitung ERW700 PROFIBUS Betriebsanleitung Anbindung des ERW700(A)(C) an ein PROFIBUS Netzwerk PROFIBUS METRA Energie-Messtechnik GmbH Änderungen vorbehalten. BA-DE-ERW700-PROFIBUS Rev.E Am Neuen Rheinhafen 4 – 67346 Speyer Telefon +49 (6232) 657 - 0 +49 (6232) 657 - 200 Internet: http://www.metra-emt.de e-mail : info@metra-emt.de...
-
Seite 2: Hersteller
Hinweise auf Profibus-Modul V1 entfernt Hinweise auf D-Sub entfernt 2019-05-08 Standard Register Map für ERW700C ergänzt. Hersteller METRA Energie-Messtechnik GmbH Am Neuen Rheinhafen 4 D – 67346 Speyer Tel.: +49 (0)6232 / 657 - 0 Fax: +49 (0)6232 / 657 - 200 www.metra-emt.de... -
Seite 3: Inhaltsverzeichnis
PROFIBUS M ............... 4 ERKMALE ODUL PROFIBUS-MODUL..................... 5 ......................5 ODUL ....................5 NSTALLATION ....................5 NSCHLUSS ....................7 ATENFORMATE ERW700(A)(C) ..........8 ARAMETER OMMUNIKATION TECHNISCHEN DATEN ..................10 METRA PROFIBUS M ................. 10 ODUL Änderungen vorbehalten Seite 3 von 10... -
Seite 4: Allgemeines
Allgemeines 1 Allgemeines 1.1 Allgemeines Die Anbindung des Rechenwerkes ERW700 an ein PROFIBUS-Netzwerk kann mittels PROFIBUS-Modul realisiert werden. 1.2 Mitgeltende Dokumente Diese Dokumentation beschreibt nur die ERW700(A)(C) spezifischen Eigenschaften und Funktionen. Für allgemeine Informationen zum PROFIBUS verweisen wir auf die Dokumente der PROFIBUS Nutzerorganisation. -
Seite 5: Profibus-Modul
PROFIBUS-Modul 2 PROFIBUS-Modul 2.1 Modul Ausgangsmodul ERW700, PROFIBUS DP Module V2 Die Maße entsprechen denen der Standard-Module (ca. 88 x 31 mm) 2.2 Installation Das Modul wird ab Software Version ERW700 V2.11, ERW700A V0.68 und ERW700C V1.02 unterstützt. Das Modul wird auf einen der freien Steckplätze des ERW700(A) gesteckt. Das Modul wird automatisch erkannt und unter Menü-Information-Module angezeigt. - Seite 6 PROFIBUS-Modul Bus-Abschluss Module V2 hat einstellbare Abschluss-Widerstände. Schalter Zustand Funktion 1 + 2 Bus-Abschluss 1 + 2 Kein Bus-Abschluss Änderungen vorbehalten Seite 6 von 10...
-
Seite 7: Datenformate
PROFIBUS-Modul 2.4 Datenformate Abhängig vom Datenpunkt werden verschiedene Datenformate verwendet. Integer-Werte Integer-Werte werden im folgenden Format übertragen: Motorola-Format Intel-Format (Big Endian) (Little Endian) Byte 1 High-Byte Low-Byte Byte 2 Low-Byte High-Byte Long-Werte Long-Werte werden im folgenden Format übertragen: Motorola-Format Intel-Format (Big Endian) (Little Endian) Byte 1... -
Seite 8: Parameter Kommunikation Erw700(A)(C)
PROFIBUS-Modul Die Reihenfolge, in der die einzelnen Byte übertragen werden, hängt vom eingestellten Datenformat in der Konfiguration ab. Motorola-Format SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM Byte 1 Byte 2 Byte 3 Byte 4 Intel-Format MMMMMMMM MMMMMMMM EMMMMMMM SEEEEEEE Byte 1 Byte 2 Byte 3 Byte 4 Für die Kommunikation mit Siemens SPS'en wird meist Motorola-Format verwendet. - Seite 9 PROFIBUS-Modul 2.5.6 Register MAP Für die Datenübertragung am PROFIBUS können bis zu 24 Register festgelegt werden. Die Belegung muss bei Register 1 anfangen. Es wird jeweils die erste Adresse des MODBUS-Registers eingetragen. Übertragen werden alle Register bis zum ersten 0- Eintrag oder bis zur ersten fehlerhaften Adresse.
-
Seite 10: Technischen Daten
Technischen Daten 3 Technischen Daten 3.1 METRA PROFIBUS Modul Versorgungsspannung intern 5 VDC Stromaufnahme ca. 100 mA Gehäuse wie ERW Schutzart wie ERW Temperaturbereich Betrieb wie ERW Modulgröße ca. 88x31 mm Hardware Schnittstelle RS485 Anschluss Klemme Galvanische Trennung 9600 bd … 1,5 Mbd Baudrate Je nach Baudrate 100 m …...
