EWZ 211.7
Anschluss des Messumformers (WZ 200.7) ans Rechenwerks (ERW 700)
Nach Öffnen der Frontabdeckung sind die Kabel durch die vorhandenen Kabelverschraubungen ein-
zuführen und durch Festdrehen der Verschraubungen abzudichten. Der Anschluss der Leitungen er-
folgt nach dem Anschlussplan. Der Schirm wird am Rechenwerk nicht aufgelegt. Die maximale Länge
des Verbindungskabels beträgt 100 m. Die Anschlussleitung muss mindestens dem Typ LIYY(TP) 16
x 0,5 mm² entsprechen.

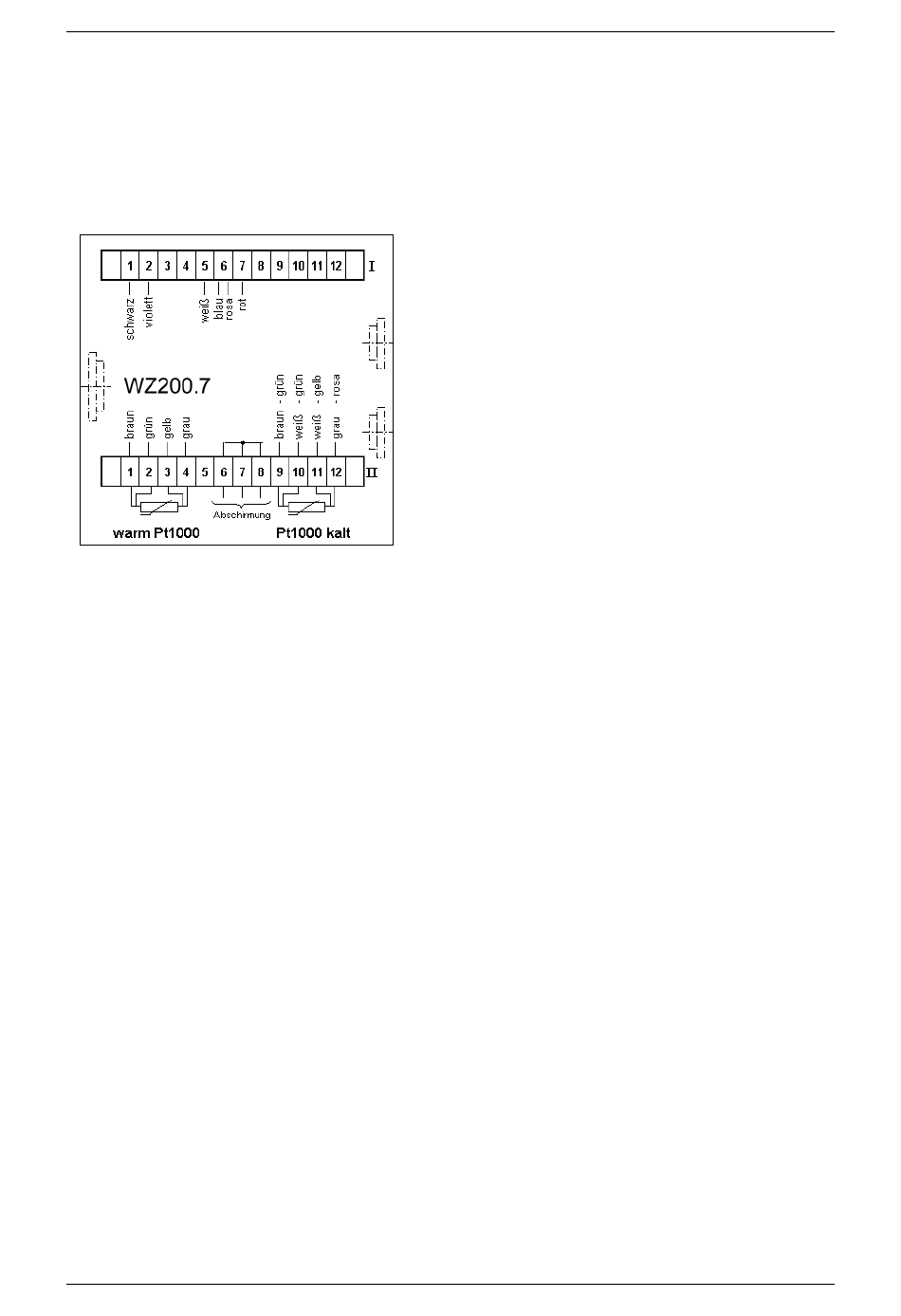

Anschlussklemmen des Messumformers WZ 200.7
Seite 15 von 20
