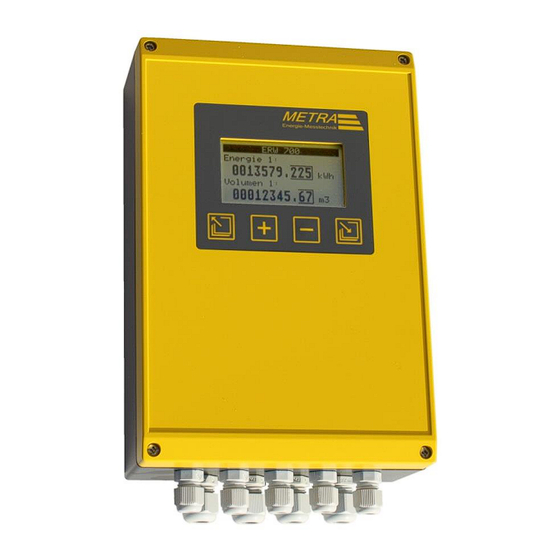

Metra ERW700 Betriebsanleitung
Modbus
Vorschau ausblenden
Andere Handbücher für ERW700:
- Betriebsanleitung (10 Seiten) ,
- Betriebsanleitung (46 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
ERW700(A)
Modbus
Betriebsanleitung
ERW700(A)
Modbus
Betriebsanleitung
Anbindung des ERW700 und ERW700A
an einen Modbus Master
Modbus
METRA Energie-Messtechnik GmbH
Änderungen vorbehalten.
A-DE-ERW700(A)-Modbus
Am Neuen Rheinhafen 4 – 67346 Speyer
Rev. A
Telefon +49 (6232) 657 - 0
Fax
+49 (6232) 657 - 200
Internet: http://www.metra-emt.de
Gedruckt: 29.10.2013
e-mail : info@metra-emt.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Metra ERW700
Inhaltszusammenfassung für Metra ERW700
- Seite 1 ERW700(A) Modbus Betriebsanleitung ERW700(A) Modbus Betriebsanleitung Anbindung des ERW700 und ERW700A an einen Modbus Master Modbus METRA Energie-Messtechnik GmbH Änderungen vorbehalten. A-DE-ERW700(A)-Modbus Am Neuen Rheinhafen 4 – 67346 Speyer Rev. A Telefon +49 (6232) 657 - 0 +49 (6232) 657 - 200 Internet: http://www.metra-emt.de...
-
Seite 2: Hersteller
Stand: 2013-10-29 Änderungen: 2013-04-17 Ethernet Modbus TCP/IP ergänzt 2013-09-24 Zusammenfassung ERW700 und ERW700A 2013-10-29 Adressen Druck und dp korrigiert ERW700 Hersteller METRA Energie-Messtechnik GmbH Am Neuen Rheinhafen 4 D – 67346 Speyer Tel.: +49 (0)6232 / 657 - 0 Änderungen vorbehalten... - Seite 3 Allgemeines Fax: +49 (0)6232 / 657 - 200 www.metra-emt.de Änderungen vorbehalten Seite 3 von 25...
-
Seite 4: Inhaltsverzeichnis
ERW700A – R ..............19 EGISTER OGBUCH ERW700A – K ................22 OMMANDOS ERW700A – E ........23 RLÄUTERUNGEN ZU EINIGEN EGISTERN ERW700(A) – BEISPIEL FÜR DATENÜBERTRAGUNG ........24 TECHNISCHEN DATEN ..................25 ....................... 25 ODBUS Änderungen vorbehalten Seite 4 von 25... -
Seite 5: Allgemeines
Register-Belegung erheblich. 1.2 Anwendung Das ERW700(A) verfügt über eine RS232 Schnittstelle, über die der Modbus- Master mit dem ERW700(A), welches dann Modbus- Slave ist, kommunizieren kann. Wahlweise kann die Datenübertragung im ASCII-, RTU- oder TCP/IP- Protokoll erfolgen. -
Seite 6: Beschreibung Der Parameter
Beschreibung der Parameter 2 Beschreibung der Parameter 2.1 Beschreibung der Modbus-Parameter Die nachstehenden Parameter müssen manuell oder über den Modbus am ERW700(A) parametriert werden. Modbus Baudrate Es werden die Standard- Baudrates von 2400 Bd bis 19200 Bd unterstützt. Modbus Parität Als Parität werden NO, EVEN und ODD unterstützt. -
Seite 7: Beschreibung Der Modbus-Funktionen
Beschreibung der Modbus-Funktionen 3 Beschreibung der Modbus-Funktionen 3.1 Allgemeines zu Modbus-Funktionen Übertragungs-Mode: RTU transmission mode ASCII transmission mode Daten-Frame: 1 Start-Bit 7/8 Datenbit (Standard 8) no / even / odd (Standard no) 1 Stop-Bit Daten-Codierung: (RTU-mode) ASCII (ASCII-mode) Adressbereich: 0 - 255 0 = Broadcast address 3.2 Fehlerbehandlung: Wird ein ungültiges Kommando oder werden ungültige Daten erkannt, erfolgt die... - Seite 8 Beschreibung der Modbus-Funktionen Funktionen (Beschreibung) Funktion Beschreibung 03, Read Register Read Register 06, Preset Single Register Diese Funktion wird nicht für alle Register unterstützt. Einige Registerinhalte können temporär (Änderung wird nach einem Netzausfall durch den alten Wert überschrieben) verändert werden. 08, Diagnostics, Es wird momentan nur der Sub-Function-Code 00 Kommunikations-Test...
- Seite 9 Beschreibung der Modbus-Funktionen FC=06 StartAdr. H StartAdr. L Data H Data L CRC/LRC Antwort (Slave): Byte FC=06 StartAdr. H StartAdr. L Anzahl H Anzahl L CRC/LRC Die Standard-Antwort ist ein Echo der Anfrage. Function 08 - Diagnostics (Kommunikations-Test) Es wird nur der Sub-Function-Code 00 unterstützt. Unabhängig vom Sub-Function- Code ist die Antwort immer ein Echo der Anfrage.
-
Seite 10: Beschreibung Der Register Erw700
Beschreibung der Register ERW700 4 Beschreibung der Register ERW700 4.1 ERW700 – Register Register Zugriff Datentyp Beschreibung Einstellwerte / Einheit von - bis integer Software Version 132 = V1.32 usw. integer Geräte Typ 10: ERW700 (Metrokon) integer Serien Nummer 0 - 65536... - Seite 11 Beschreibung der Register ERW700 1110 - 1111 float Volumen Durchfluss Qb 2 m³/h Normvolumen 1112 - 1113 float Durchfluss Qn 1 m³/h Normvolumen 1114 - 1115 float Durchfluss Qn 2 m³/h 1500 - 1501 float WarmTemp °C 1502 - 1503...
-
Seite 12: Erw700 - Register Logbuch
Beschreibung der Register ERW700 4.2 ERW700 – Register Logbuch Bei den Monatswerten und dem Periodenspeicher hängt die Struktur der Daten von den Einstellungen des Rechenwerks ab. Achtung! Bytefolge ist unterschiedlich zu den Standard-Modbus-Registern. Sie entspricht dem Speicherabbild für Intel Prozessoren. - Seite 13 Beschreibung der Register ERW700 15000 +(n-1)*19 Struktur Monat Monat n n-max = 30 Struktur Logbuch Monatswerte mit Zusatzzählwerken Adresse Adresse Format Beschreibung Einheit 15000 Startadresse 15000 15000 integer Kennung 15001 15002 unsigned long Monat Unix time 15003 15006 double Energie 1...
- Seite 14 Beschreibung der Register ERW700 20000 20000 integer Kennung 20001 20002 unsigned long Periode Unix time 20003 20006 double Energie 1 20007 20010 double Masse 1 20011 20014 double Volumen 1 20015 20018 double NormVolumen 1 20019 20022 double Energie 2...
- Seite 15 Beschreibung der Register ERW700 n-max = 300 Struktur Logbuch Periodenspeicher ZLW 1+2 und Flow 1+2 Adresse Adresse Format Beschreibung Einheit 20000 Startadresse 20000 20000 integer Kennung 20001 20002 unsigned long Periode Unix time 20003 20006 double Energie 1 20007 20010 double...
- Seite 16 Beschreibung der Register ERW700 Struktur 20099 20150 Periode Periode 2 … … Struktur 20000 +(n-1)*99 Periode Periode n n-max = 150 Änderungen vorbehalten Seite 16 von 25...
-
Seite 17: Beschreibung Der Register Erw700A
Beschreibung der Register ERW700A 5 Beschreibung der Register ERW700A 5.1 ERW700A – Register Register Zugriff Datentyp Beschreibung Einstellwerte / Einheit von - bis integer Software Version 132 = V1.32 usw. integer Geräte Typ 11 = ERW700A integer Serien Nummer 0 - 65536 1820-1827 String TAG-Nummer... - Seite 18 Beschreibung der Register ERW700A 1214 – 1215 float Volumen Durchfluss Qb 2 m³/h Normvolumen 1218 – 1219 float Durchfluss Qn 1 m³/h Normvolumen 1220 – 1221 float Durchfluss Qn 2 m³/h 1500 – 1501 float Temperatur 1 (Warm) °C 1504 – 1505 float Temperatur 2 (Kalt) °C...
-
Seite 19: Erw700A - Register Logbuch
Beschreibung der Register ERW700A 5.2 ERW700A – Register Logbuch Register Zugriff Datentyp Beschreibung Einstellwerte / Einheit von - bis 8000 integer Software Version Logbuch 100 = V1.00 usw. 8001 long Gesamtspeicher Byte 8003 long Freier Speicher Byte 8005 integer Einträge 8006 integer Freie Einträge... - Seite 20 Beschreibung der Register ERW700A float Masse 1 Ereignis float Masse 1 Teilmenge float Masse 1 Ereignis Teilm. float Masse 2 float Masse 2 Ereignis float Masse 2 Teilmenge float Masse 2 Ereignis Teilm. float Volumen 1 float Volumen 1 Ereignis float Volumen 1 Teilmenge float...
- Seite 21 Beschreibung der Register ERW700A CRC-X-Modem verwendet. Einträge, die nicht belegt sind, werden nicht zur Berechnung herangezogen. Überwachungstage: Anzahl der Tage, für die die gespeicherten Logereignisse mindestens im Logbuch erhalten bleiben müssen (üblich sind 90 Tage). Gesamtspeicher: Der gesamte für Logdaten reservierte Speicher beträgt 216544 Byte. Je nach Konfiguration ändert sich die Länge eines Logeintrages, wodurch auch die Anzahl der gespeicherten Logereignisse variiert.
-
Seite 22: Erw700A - Kommandos
Beschreibung der Register ERW700A Beispiele: Auslesen der letzten Abfüllung „Log Last Index“ (8010) lesen Wert aus „Log Last Index“ in „Index Auswahl“ (8012) schreiben Ab Register 19500 stehen dann die Daten des letzten Eintrags zur Verfügung Error prüfen (19500+6) Ereignis prüfen (19500+4) Wenn Ereignis = Abfüllung, dann Abfüllungsnummer lesen (19500+1) Die entsprechenden Messwerte stehen dann in den nachfolgenden Registern 5.3 ERW700A –... -
Seite 23: Erw700A - Erläuterungen Zu Einigen Registern
Beschreibung der Register ERW700A 5.4 ERW700A – Erläuterungen zu einigen Registern 300 – 309, ERW700A Errors: Hier werden die Fehlermeldungen des ERW700A abgebildet. Die Bedeutung der einzelnen Fehler-Bits kann der Betriebsanleitung zum ERW700A entnommen werden. 321, ERW700A Error kurz: Hier werden die Fehlermeldungen in Gruppen zusammengefasst. Funktion Irgend ein Error Energie Primär (wenn primär nichts gezählt wird aufgrund eines Errors) -
Seite 24: Erw700(A) - Beispiel Für Datenübertragung
ERW700(A) – Beispiel für Datenübertragung 6 ERW700(A) – Beispiel für Datenübertragung Name Wert Format Byte-Wert Byte-Folge Kommentar Seriennummer 30256 = 7630h word Energie 12345678 = 00BC614Eh long Temperatur 123,751 float Datum 27.12.2009 Datum Monat Jahr Wochentag Mo=0 Zeit 16:44:05 Zeit... -
Seite 25: Technischen Daten
Die RS232- Schnittstelle ist nicht galvanisch getrennt. Bei ungünstigen elektrischen Bedingungen – wie zum Beispiel nicht vorhandener oder fehlerhafter Potentialausgleich – könnte es deshalb zu Funktionsstörungen beim ERW700(A) kommen. In diesen Fällen wird empfohlen, einen Master mit galv. getrennter Schnittstelle einzusetzen oder einen Schnittstellentrenner zwischenzuschalten.
