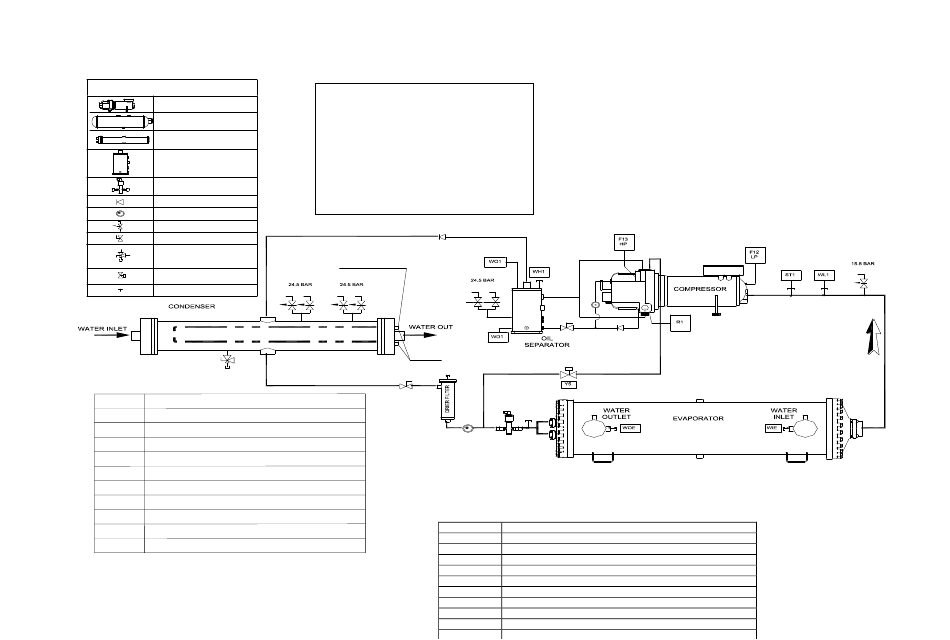

Abb. 10 – Kühlzyklus des EWWD I-SS Einfachkreis
LEGEND
COMPRESSOR
EVAPORATOR
CONDENSER
OIL SEPARATOR
EXPANSION VALVE
CHECK VALVE
SIGHT GLASS
SAFETY VALVE
SHUT-OFF VALVE
2 WAY ANGLE VALVE
WITH
GAS CHARGE PORT
SOLENOID VALVE
FLARE VALVE
R1
COMPRESSOR CRANKCASE HEATER
WO1
OIL PRESSURE TRANDUCER
Y5
LIQUID INJECTION SOL. VALVE
F12 LP
LOW PRESSURE SWITCH
F13 HP
HIGH PRESSURE SWITCH
WH1
HIGH PRESSURE TRANSDUCER (0 ÷ 30 bar)
WL1
LOW PRESSURE TRANSDUCER (-0.5 ÷ 7 bar)
WD1
OIL TEMPERATURE
WOE
LEAVING WATER TEMPERATURE
WIE
ENTERING WATER TEMPERATURE
ST1
SUCTION TEMPERATURE
VERDICHTER
VERDAMPFER
KONDENSATOR
ÖLABSCHEIDER
EXPANSIONSVENTIL
RÜCKSCHLAGVENTIL
SCHAUGLAS
SICHERHEITSVENTIL
VERSCHLUSSVENTIL
2-WEG-ECKVENTIL MIT GAS-LADEANSCHLUSS
ELEKTROMAGNETVENTIL
ABFACKELVENTIL
PARTIAL HEAT RECOVERY
(OPTIONAL)
IN/OUT
WATER
PARTIAL
RECOVERY
R1
WO1
Y5
F12 LP
F13 HP
WH 1
WL 1
WD1
WOE
WIE
ST1
VERDICHTERGEHÄUSE-HEIZER
ÖLDRUCK-MESSWANDLER
ELEKTROMAGNETVENTIL EINSPRITZUNG FLÜSSIGKEIT
NIEDERDRUCKSCHALTER
HOCHDRUCKSCHALTER
HOCHDRUCKMESSWANDLER (0 – 30 Bar)
NIEDERDRUCKMESSWANDLER (-0,5 – 7 Bar)
ÖLTEMPERATUR
AUSGANGSTEMPERATUR WASSER
EINGANGSTEMPERATUR WASSER
ANSAUGTEMPERATUR
