M&C CSS Serie Betriebsanleitung Seite 20

12.4 ELEKTRISCHE ANSCHLÜSSE
Warnung
Hinweis
Die CSS-VC1 oder CSS-VC2 ist in den Spannungen 230 V/50 Hz oder 115 V/50-60 Hz lieferbar (Stromlaufplan s.
Anhang). Die Absicherung erfolgt standardmäßig mit zwei 6,3 A-Sicherungen. Diese befinden sich in der Kaltgeräte-
Steckdose.
Der elektrische Anschluss erfolgt über das 2 m lange Netzkabel mit einem Kaltgerätestecker je nach Montage des
Anschlussbleches wahlweise an der Rückseite oder im Deckel des Gehäuses (siehe Kapitel 12.2).
12.4.1 ANSCHLUSS SAMMELALARM (ART.-NR. 01G6170)
Der elektrische Anschluss des Sammelalarms (Kühler, Flüssigkeit und Durchfluss) erfolgt über einen 6-poligen
Stecker, je nach Montage des Anschlussbleches, wahlweise an der Rückseite oder im Deckel des Gehäuses.
Die entsprechende 6-polige Buchse ist im Lieferumfang enthalten.
Der Stecker ist wie folgt belegt:
Intern
Unterer Kanal
Kanal 1
Oberer Kanal
Kanal 2

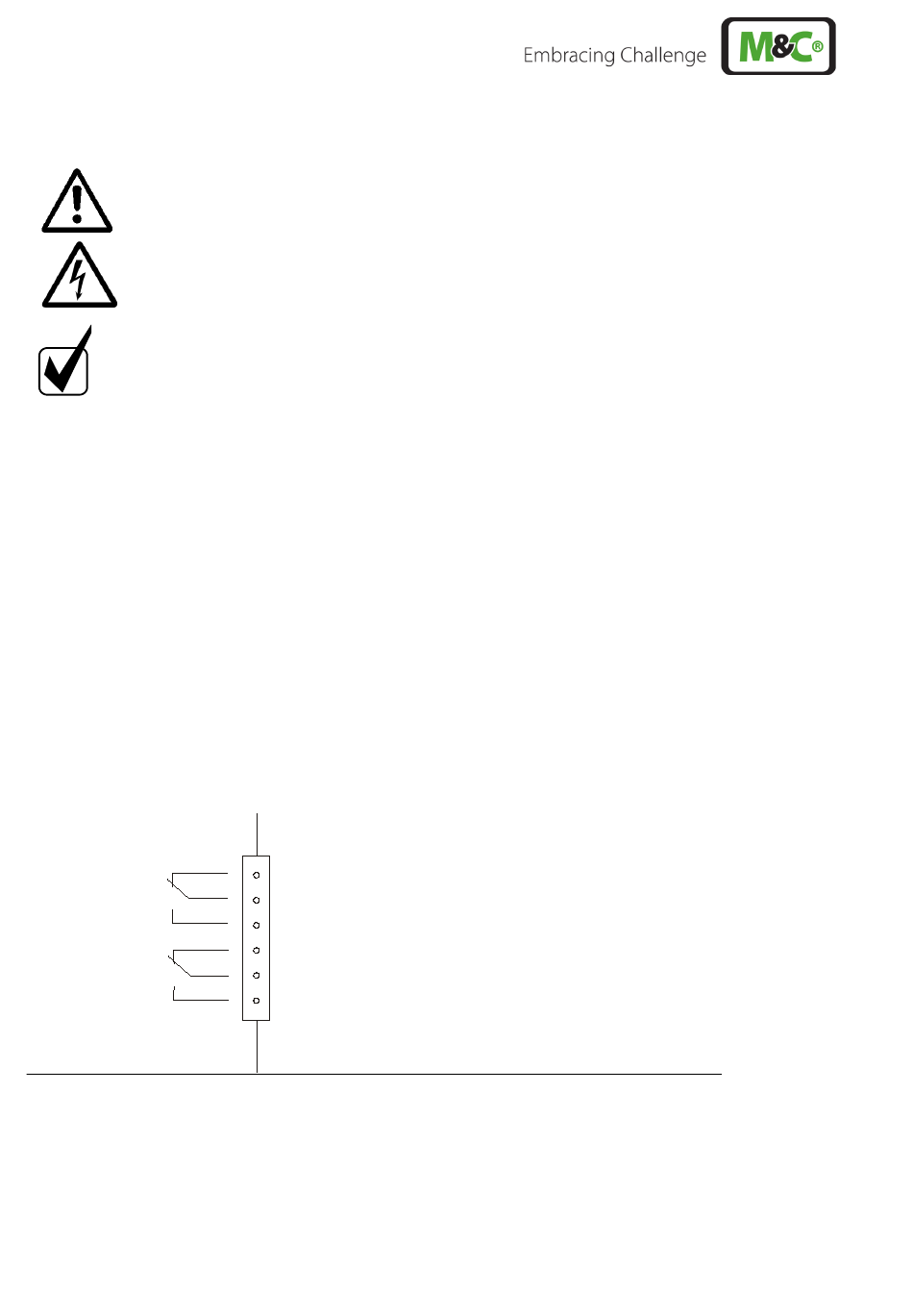

Abbildung 6 Steckerbelegung für Ausführung mit Sammelalarm (Art.-Nr. 01G6170)
20
Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die
richtige Netzspannung gemäß Typenschildangabe achten!
Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000 V
sind die Forderungen der VDE 0100 sowie Ihre relevanten Standards und
Vorschriften zu beachten!
Status Alarm
Buchse/Female X2
Extern
6
5
4
3
2
1
CSS-VC-1.6 | 1.02.00
Kontaktbelastung
Contact rating
24V AC/DC 0,5A
Stecker/male connector Typ Phoenix MSTB
2,5/6-STF 5,08
