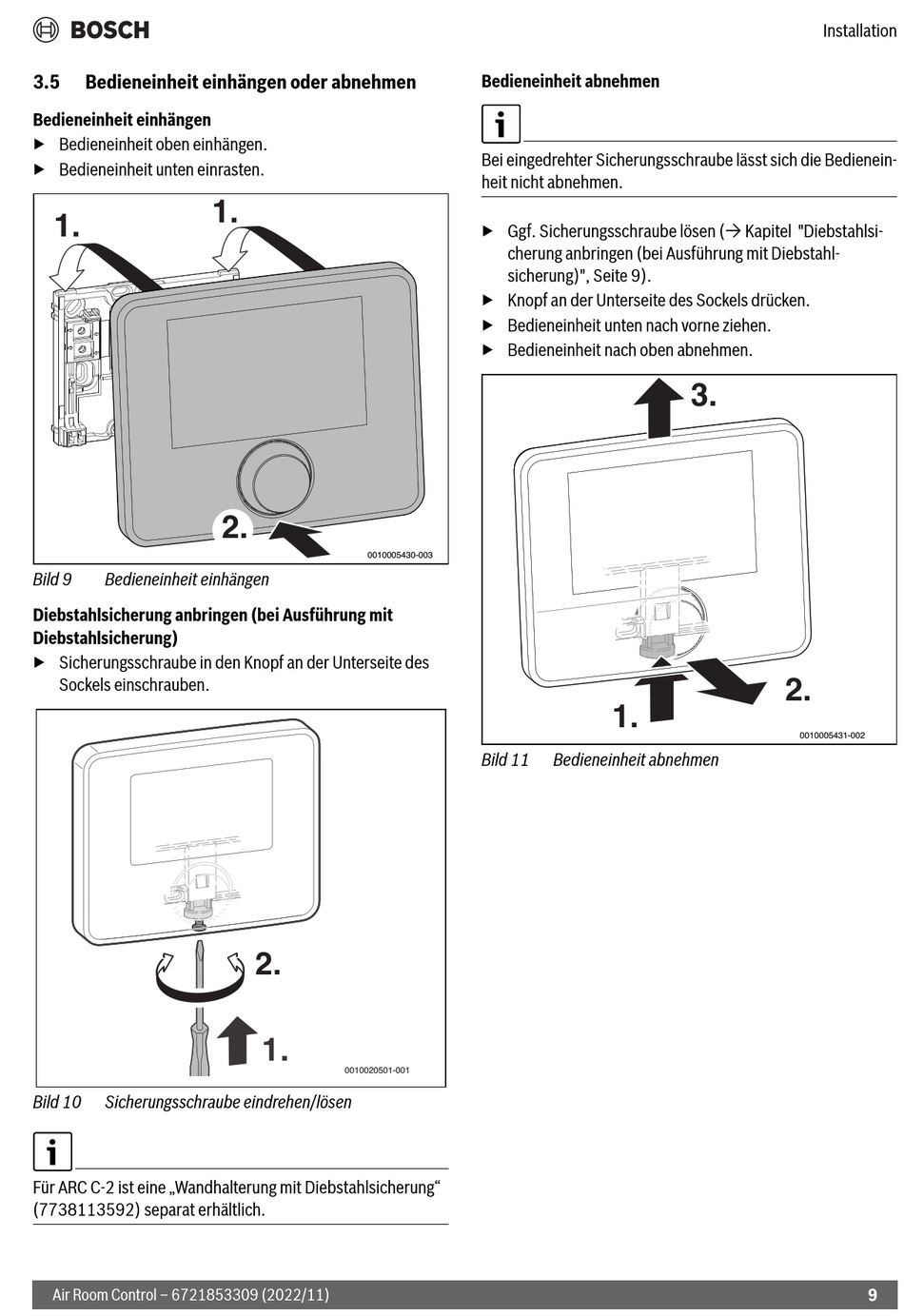

3.5
Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
▶ Bedieneinheit oben einhängen.
▶ Bedieneinheit unten einrasten.
1.
Bild 9
Bedieneinheit einhängen
Diebstahlsicherung anbringen (bei Ausführung mit
Diebstahlsicherung)
▶ Sicherungsschraube in den Knopf an der Unterseite des
Sockels einschrauben.
Bild 10
Sicherungsschraube eindrehen/lösen
Für ARC C-2 ist eine „Wandhalterung mit Diebstahlsicherung"
(7738113592) separat erhältlich.
Air Room Control – 6721853309 (2022/11)
1.
2.
0010005430-003
2.
1.
0010020501-001
Bedieneinheit abnehmen
Bei eingedrehter Sicherungsschraube lässt sich die Bedienein-
heit nicht abnehmen.
▶ Ggf. Sicherungsschraube lösen ( Kapitel "Diebstahlsi-
cherung anbringen (bei Ausführung mit Diebstahl-
sicherung)", Seite 9).
▶ Knopf an der Unterseite des Sockels drücken.
▶ Bedieneinheit unten nach vorne ziehen.
▶ Bedieneinheit nach oben abnehmen.
1.
Bild 11
Bedieneinheit abnehmen
Installation
3.
2.
0010005431-002
9
