3.3
Installation im Referenzraum
Schrauben und Dübel sind nicht im Lieferumfang enthalten.
▶ Für den Wandtyp geeignete Schrauben und Dübel verwen-
den.
Wir empfehlen eine seitliche Kabeldurchführung am Wandso-
ckel.
▶ Ggf. mit Hilfe von Unterlegscheiben hinter dem Wandso-
ckel genug Abstand für die Kabeldurchführung schaffen.
6 mm
6 mm
3,5 mm

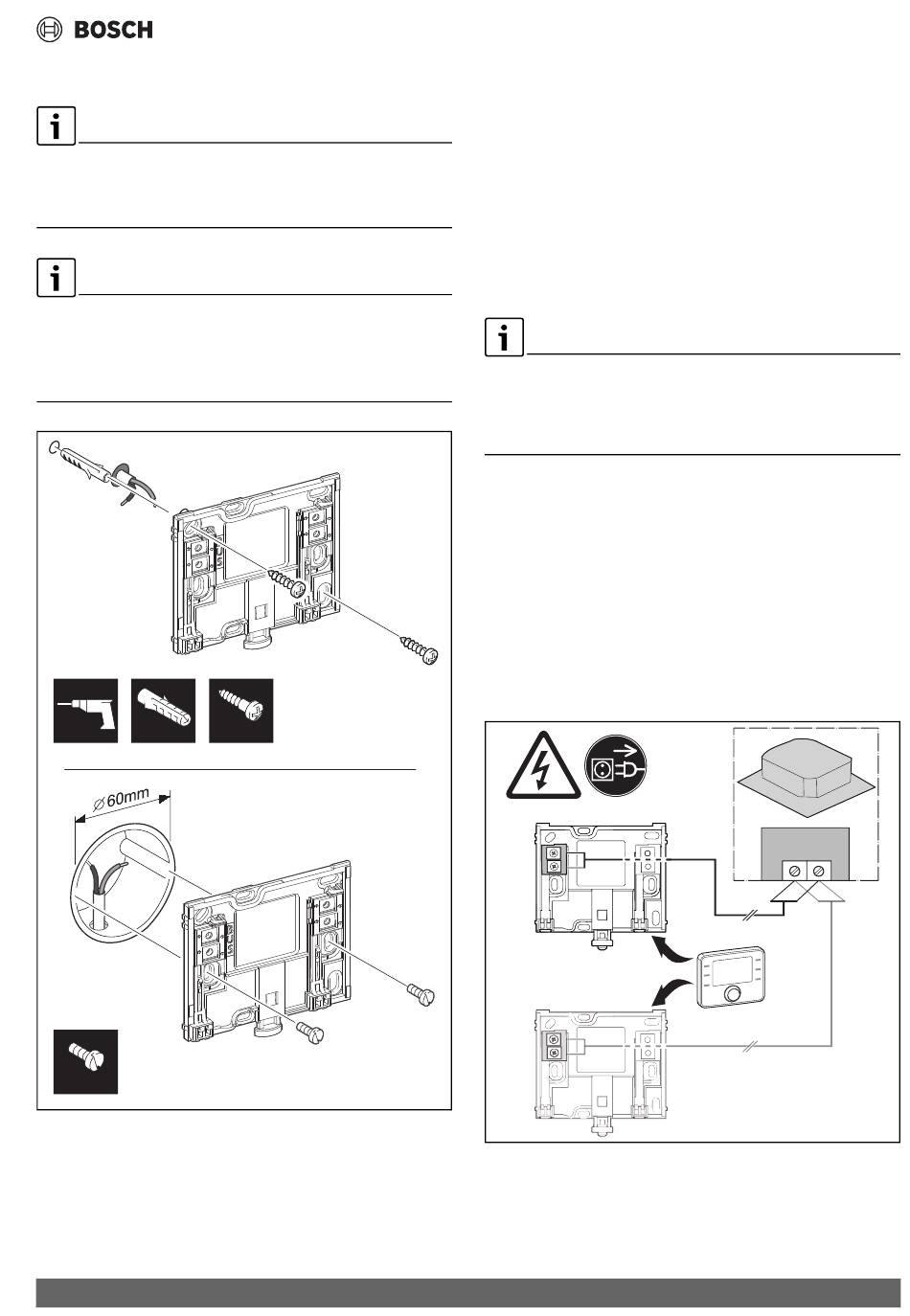

Bild 5
Montage des Wandsockels
Air Room Control – 6721853309 (2022/11)
3,5 mm
0 010 003 263-002
3.4
Elektrischer Anschluss
3.4.1 BUS-System und Spannungsversorgung
Die Bedieneinheit wird über BUS-Kabel mit Energie versorgt.
Die Polarität der Adern ist beliebig.
▶ Für die BUS-Kabel geschirmte Zweileiterkabel mit Leiter-
querschnitt zwischen 0,5 mm
AWG 20) verwenden, z. B. LiYCY-Kabel.
▶ Maximale Gesamtlänge der BUS-Verbindungen von 200 m
beachten.
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder der elek-
trische Anschluss nicht wie beschrieben ausgeführt ist, ist die
Inbetriebnahme der Anlage nicht möglich.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
▶ BUS-Verbindung zu einer Einheit herstellen.
▶ Wenn Master- und Slave-Bedieneinheiten verwendet wer-
den, beide Bedieneinheiten an dieselbe Einheit anschlie-
ßen.
▶ Wenn mehrere Einheiten verwendet werden, zusätzlich die
technische Dokumentation der Einheiten zum elektrischen
Anschluss beachten.
BUS
Master
Slave
BUS
Bild 6
Anschluss der Bedieneinheiten an einer Innenein-
heit.
[1] Wandsockel der Master-Bedieneinheit
[2] Wandsockel der Slave-Bedieneinheit (optional)
Installation
2
2
und 0,8 mm
(AWG 16 bis
X1 X2
14 ... 18 V DC
14 ... 18 V DC
0010045492-001
