Installation
3.4.2 Externer Schalter
Bei Bedieneinheiten ARC C-2 und ARC H-2 kann zusätzlich ein
externer Hotelkartenschalter oder ein Kontaktschalter an Tür
oder Fenster angeschlossen werden.
Bei ARC H-2 ist der entsprechende Wandsockel im Lieferum-
fang enthalten. Für ARC C-2 ist das Zubehör „Wandsockel für
Kontaktschalter" erforderlich.
Potentialfreier Schalter
▶ Kontaktschalter mit dem Ein-/Aus-Kontakt der Bedienein-
heit verbinden. Elektrischen Anschluss in der technischen
Dokumentation der Kontaktschalter beachten.

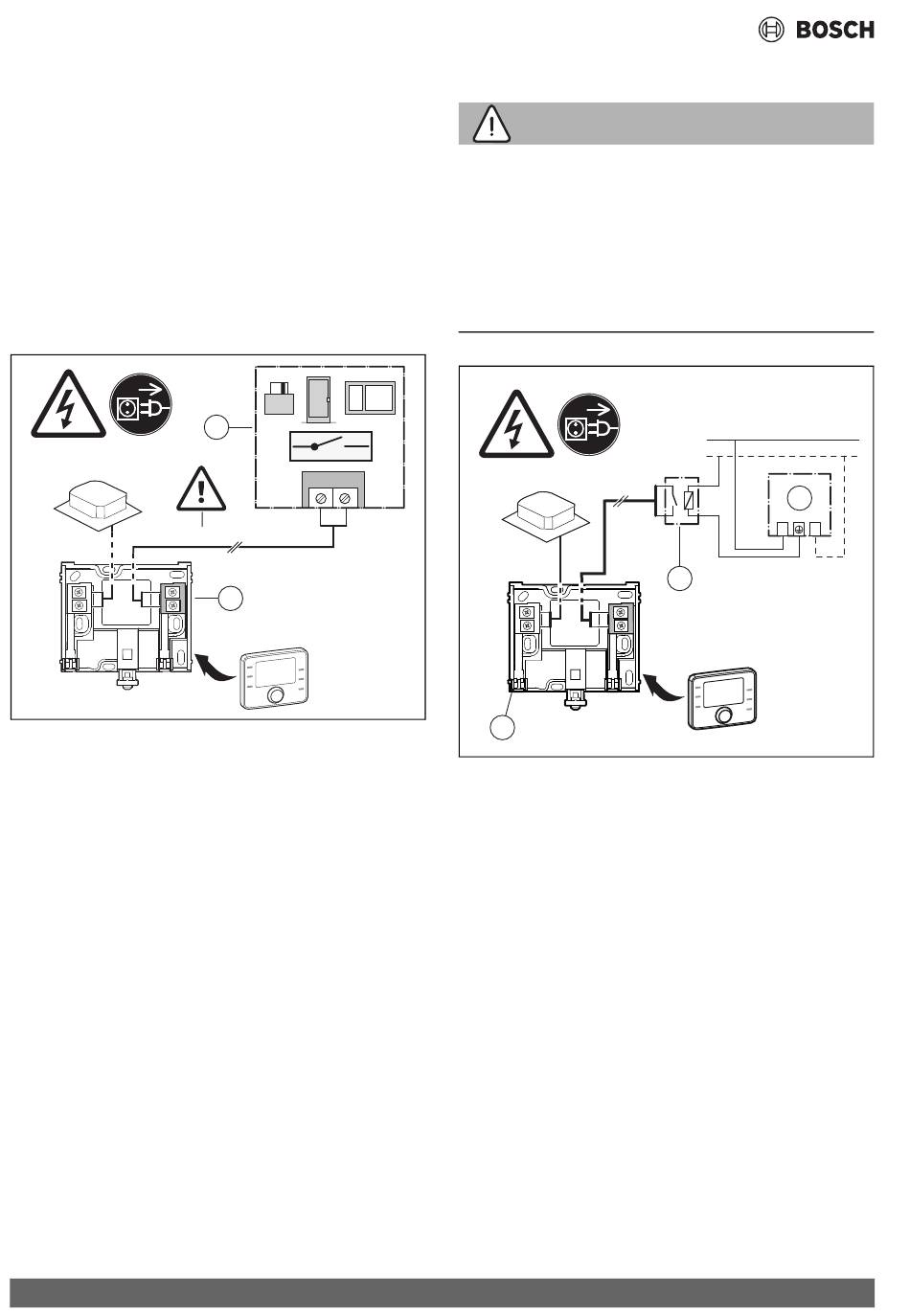

Bild 7
Anschluss Kontaktschalter an Bedieneinheit ARC H-
2
[1] Hotelkartenschalter/Kontaktschalter
[2] Wandsockel der Bedieneinheit
8
1
0 V
2
0010022261-002
Netzspannungsschalter
WARNUNG
Lebensgefahr durch Stromschlag/Sachschaden durch feh-
lerhaften Anschluss!
Durch das Anlegen einer Spannung am Ein/Aus-Kontakt können
Schäden entstehen. Bei Verwendung eines externen Netzspan-
nungsschalters ist eine geeignete Komponente zur Erzeugung
eines potentialfreien Schaltsignals (z. B. Schaltrelais) erforder-
lich. Es dürfen nur potentialfreie Signalleitungen mit dem Ein/
Aus-Kontakt der Bedieneinheit verbunden werden.
3
Bild 8
Anschluss eines Netzspannungsschalters (Beispiel)
[1] Externer Netzspannungsschalter
[2] Schaltrelais
[3] Wandsockel der Bedieneinheit
Air Room Control – 6721853309 (2022/11)
L
N
1
L
N
2
0010024097-001
