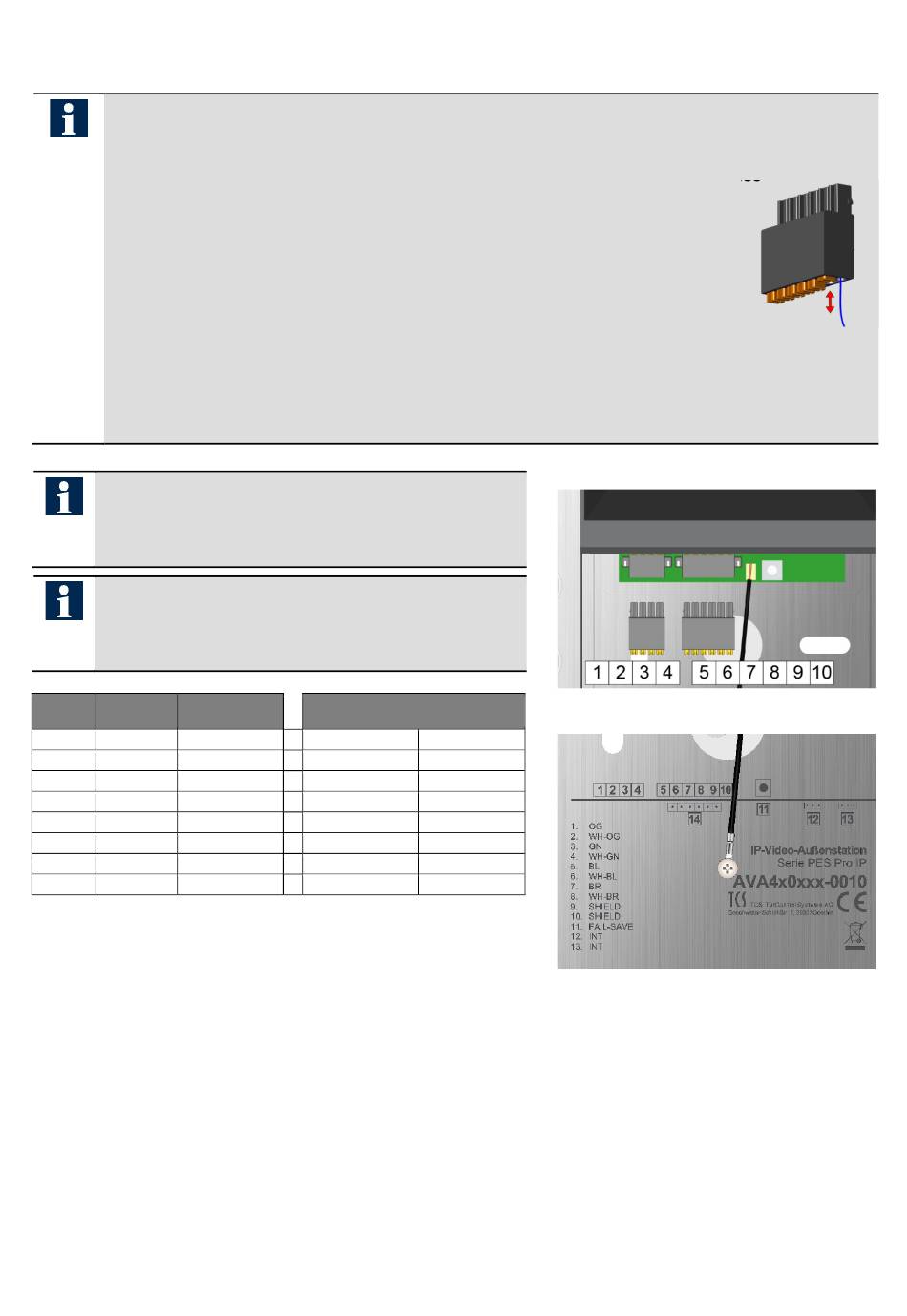

Leitungen anschließen
• Zulässiger Querschnitt (Durchmesser): 0,14 bis 0,5 mm², Ø 0,8 mm
• Max. 1 Draht pro Klemme
Die Anschlussklemmen sind werkzeuglos und mit einem Push-in-Federanschluss
ausgerüstet.
► Stecken Sie das Kabel in die Anschlussklemme. Das Kabel sitzt fest in
der Klemme.
► Drücken Sie auf den orangefarbenen Betätigungsdrücker, um das Kabel
wieder zu lösen.
► Schließen Sie keine weiteren Adern mit Hilfsklemmen an.
► Verwenden Sie nur CAT5e oder höhere Anschlussleitungen. Empfohlen wird CAT7 und
AWG23 oder AWG24
• Wir empfehlen die Verwendung von Aderendhülsen, bei der Benutzung von flexiblen CAT-
Leitungen.
Schirmung:
► Achten Sie beim Anschließen auf die Schirmung.
Die Datenleitungen dürfen nicht zu weit vom
Schirm getrennt werden, max. 5 cm.
Belegung RJ45-Stecker für Ethernet nach EIA/TIA
568B (10/100 Mbit Netzwerke):
Signal
PIN RJ45
Farbe
Stecker
TX+
1
weiß / orange
TX-
2
orange
RX+
3
weiß / grün
DC+
4
blau
DC+
5
weiß / blau
6
RX-
grün
DC-
7
weiß / braun
DC-
8
braun
► Isolieren Sie ungenutzte Kabelenden.
Anschlüsse PES Pro IP
1
OG
2
WH-OG
3
GN
4
WH-GN
5
BL
6
WH-BL
7
BR
8
WH-BR
Abb. 8: Leitungen anschließen
