Inhaltszusammenfassung für TCS PES PRO IP-Serie

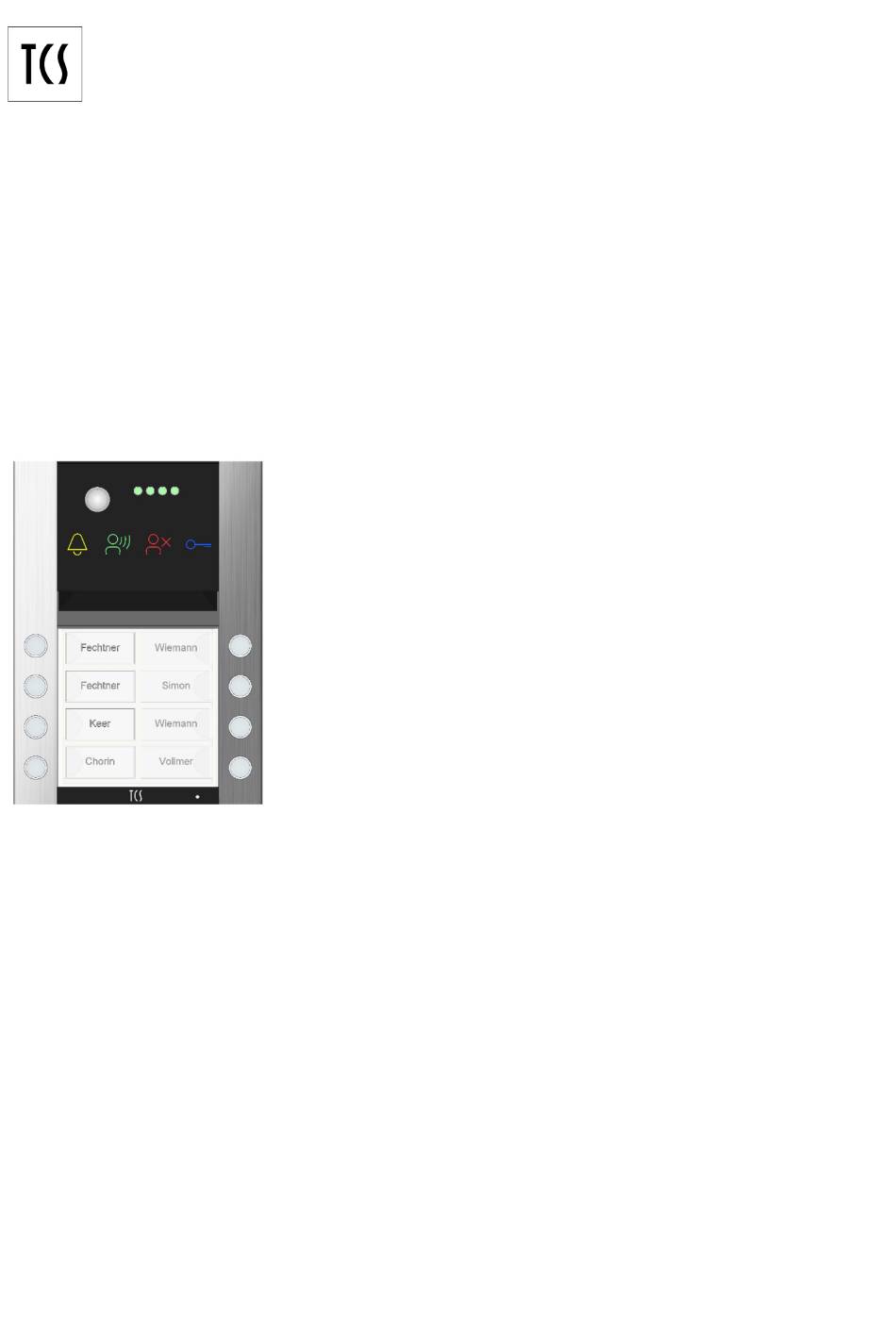

- Seite 1 Produktinformation Serie PES PRO IP Video-Außenstation AVA410x0x-0010...
-
Seite 2: Inhaltsverzeichnis
Ersatzteile / Zubehör ....................15 Reinigung ........................16 Konformität ......................... 16 Entsorgungshinweise ....................16 Gewährleistung ......................16 Service ........................16 Lieferumfang 1 x TCS-Außenstation (Video IP) 1 x Winkelschraubendreher SW 1,3 mm Produktinformation Namensschilder, leer und Schild mit Lichtsymbol Programmiertabelle... -
Seite 3: Einleitung
Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. Beachten Sie bei der Installation von TCS-Anlagen sind die allgemeinen Sicherheitsbestim- mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen,... -
Seite 4: Blitzschutzmaßnahmen
Es wird empfohlen, die Netzwerksicherheit regelmäßig zu überprüfen und ggf. weitere Maß- nahmen zu ergreifen, um mögliche Sicherheitslücken zu minimieren. • Beachten Sie, dass die Kommunikation zwischen TCS-Gerät und Netzwerk nicht in jedem Fall verschlüsselt wird. • Schützen Sie Ihre Netzwerkressourcen durch: –... -
Seite 5: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Die IP- Außenstationen sind für die Türkommunikation mit SIP-fähigen Endgeräten wie SIP-Telefonen vorgesehen. Die Türkommunikation kann direkt mit SIP-Telefonen, in einem Ethernetzwerk oder über das Internet erfolgen. Die Geräte sind für die Aufputzmontage im Außenbereich geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung. -

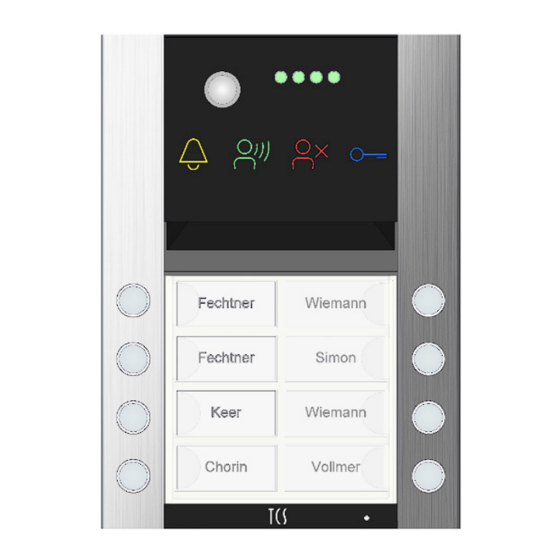

Seite 6: Geräteübersicht Ava4X0Xxx-0010
Wir verbessern unsere Produkte stetig und empfehlen Ihnen regelmäßig auf unserer Home- page nach aktuellen Softwareupdates für Ihr Gerät zu suchen. Ausführliche Informationen zu den Servicebedingungen für TCS IP-Anlagen finden Sie unter: http://www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation/Service_Support/Ser- vicebedingungen-IP_de.pdf. Geräteübersicht AVA4x0xxx-0010 Abb. 1: Geräteübersicht Symbol Rufen (LED gelb) -
Seite 7: Anzeige- Und Bedienelemente
Abb. 2: Rückseite Kommunikationsmodul Audio Anschlüsse Klingeltastenmodule Anschlussklemme 4-polig Freie Anschlüsse für Erweiterungen (z.B. Relais, Anschlussklemme 6-polig Klingeltastenerweiterung) Anzeige- und Bedienelemente • aus: Gerät ist in Betriebsbereitschaft (kein Ruf einer Innenstation) Rufen (LED gelb) • leuchtet: Türbereitschaft (kein Sprechen) • blinkt (1 Hz; 1:1): 3 s nach Auslösen der Klingeltaste •... -
Seite 8: Technische Daten
Technische Daten AVA4x0xxx-0010 Versorgungsspannung über PoE 12 – 48 V DC Leistungsaufnahme Ethernet IP-Adressen automatisch über DHCP-Server Audio-Codec G.711a/μ Schutzart IP44 zulässige Umgebungstemperatur -25 ... +55 °C Gehäuse Aluminium, eloxiert Namensschildglas Acrylglas Auflösung 1280 x 720 0 Lux (IR an), 1 Lux (IR aus); Lichtempfindlichkeit Tag-/Nachtumschaltung diagonaler Erfassungswinkel... - Seite 9 Gehäuse öffnen und schließen Öffnen: ► Lösen Sie die Schraube der Verriegelungsblende mit einem Winkelschraubendreher SW 1,3 mm, im Lieferumfang enthalten. Die Schraube lässt sich nicht herausschrauben nur lö- sen. Abb. 4: Verriegelungsblende entfernen ► Nehmen Sie die Verriegelungsblende ab. ►...
-
Seite 10: Namensschilder Beschriften
► Setzen Sie das Namensschildmodul in die Außenstation ein. ► Schließen Sie die Außenstation. Abb. 7: Namensschilder austauschen Sie können die Folien direkt bei TCS bestellen. Beschreibbare Polyester- folie für Namensschilder DIN A4, siehe S.: 15. ACHTUNG! Funktionsverlust. Achten Sie darauf, dass Sie die Leitungen bei der Montage des Namensschildmoduls nicht... -
Seite 11: Leitungen Anschließen
Leitungen anschließen • Zulässiger Querschnitt (Durchmesser): 0,14 bis 0,5 mm², Ø 0,8 mm • Max. 1 Draht pro Klemme Die Anschlussklemmen sind werkzeuglos und mit einem Push-in-Federanschluss ausgerüstet. ► Stecken Sie das Kabel in die Anschlussklemme. Das Kabel sitzt fest in der Klemme. -
Seite 12: Schaltungsbeispiel Poe Iee802.3Af/At Mode A
Schaltungsbeispiel PoE IEE802.3af/at Mode A Abb. 9: Schaltungsbeispiel... -
Seite 13: Schaltungsbeispiel Poe Iee802.3Af/At Mode B
Schaltungsbeispiel PoE IEE802.3af/at Mode B DC-Leitungen können eine Spannung von 12-48 Volt haben (BL+WH-BL = DC+; BR+WH-BR = DC-). Abb. 10: Schaltungsbeispiel Werkseinstellungen Name Werkseinstellung Mikrofon Lautstärke Rufton Lautstärke Sprechen Lautstärke time.aws.com Zeitserver Zeitzone Europe/Berlin Automatische Sommerzeit Automatische Firmware Update Zeit für Automatisches Update Sonntag 03:00 AM Benutzername Video Stream... -
Seite 14: Inbetriebnahme
Update kann zu Datenverlusten oder zum Defekt des Gerätes führen. • Wir verbessern unsere Produkte stetig und empfehlen Ihnen regelmäßig auf unserer Home- page nach aktuellen Softwareupdates für Ihr Gerät zu suchen. Ausführliche Informationen zu den Servicebedingungen für TCS IP-Anlagen finden Sie unter: HTTP://www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation/Service_Support/Ser- vicebedingungen-IP_de.pdf... -
Seite 15: Bereitstellen Des Videobildes Für Externe Geräte Oder Videoüberwachungssystemen
Bereitstellen des Videobildes für externe Geräte oder Videoüberwachungssystemen Snapshot: http://<IP-DER-AS>:12000/video.jpg Video: http://<IP-DER-AS>:12000/video.mjpg rtsp://<IP-DER-AS>:554/video.mjpg rtsp://<IP-DER-AS>:554/video.h264 Parameter für die Auflösung des Videostreams: qvga 320 x 240 Pixel 640 x 480 Pixel wxga 1280 x 720 Pixel z.B. http://<IP-DER-AS>:12000/video.mjpg?res=vga oder rtsp://<IP-DER-AS>:554/video.h264?res=wxga Ist der Stream mit einem Passwort geschützt, kann der Login durch folgendes Schema durchgeführt werden: http://user:password@IP:12000/video.jpg oder rtsp://user:password@IP:554/video.h264... -
Seite 16: Reinigung
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
