JUMPER EINSTELLUNG & ANSCHLÜSSE:
J7:
1 +5V
2 GND
Für Strom vom Netzteil muss J7 mit PC Netzteil verbunden werden!
3 GND
4 +12V
DB9M:
Seriell 9 Pin D-SUB Stecker :
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
DB 44F:
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slot Blech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems in das jeweilige
Feld für die Quelle/Pfad ein und klicken sie auf >Weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
44392
44392
44392
TREIBER INSTALLATION :
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken
sie auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter
„Anschlüsse (COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Signal
Pin
Signal
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen Com3 und 256 wählen! Gilt auch für LPT!
DTR
7
RTS
8
CTS
Windows Server 200x:
DSR
9
RI
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003: "XP32" oder "XP64", für den Server 2008: „Vista32" oder
„Vista64" und für den Server 2008 R2: „Win7_32bit" oder Win7_64bit" in das jeweilige
Feld für die Quelle/Pfad ein und klicken sie auf >Weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken
sie auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter
„Anschlüsse (COM und LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen Com3 und 256 wählen!
Windows NT 4.0:
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\NT4\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Pro-
gramm und installiert den Treiber. Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Programme< >Verwaltung(Allgemein)< >Windows NT-
Diagnose< danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen
Eintrag z.B. „09
Hier müssten Sie vier Einträge: z.B. „D400-D407 oxser
oxser
0
sich ändern. Sollten Sie ähnliche Einträge sehen, ist die Karte korrekt installiert.
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version. In einigen Versionen wird die Karte automatisch beim Start Installiert.
oxser 0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<.
0
PCI" oder „D800-D802
PCI" und „DC00-DC1F oxser 0 PCI" finden. Die I/O Adressen können
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.0 / 14.12.10

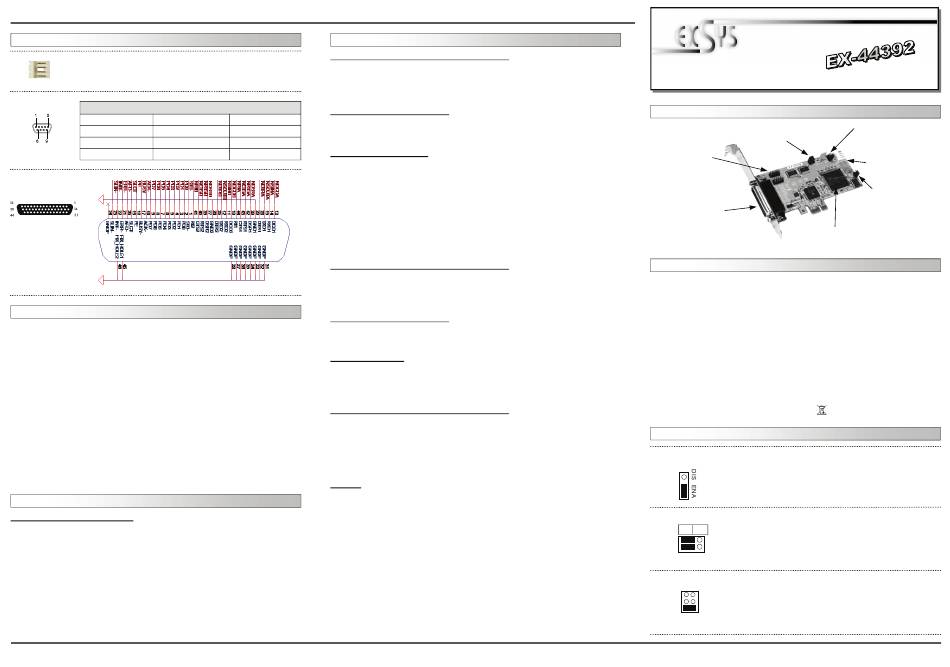

LAYOUT :
JP2 Power auf 9 Pin Stecker
J2+: 10 pin header
J3
internal serial
connector
J8: 44 pin D-Sub female
Octopus cable with
the connector S1 und S2
DESCRIPTION & TECNICAL INFORMATION :
The EX-44392 is a plug & play high-speed serial RS-232 expansion card for the PCI
Express Bus. The EX-44390 provides two 9 pin high speed RS-232 serial ports. It uses
data transfer rates up to 921Kbaud/s. The EX-44392 design utilizes the 16C95x UART
with 128byte buffer, which incorporates the latest in high speed interface technology. In
combination with the fast PCI-Express bus it provides a secure and very high data transfer
on each single port. It supports all PCI-Express slots x1 to x16. It is not possible to change
the address or IRQ settings manually, they will be obtained automatically by the system
BIOS and operating system. The EX-44392 is delivered with a low profile bracket.
Compatibility:
PCI-Express x1 till x16
Operating system:
WIN 9x/ME/NT4/2000/XP/Server 2003/Vista/7(Linux by OS)
Connections:
2 x 9 Pin Sub-D serial male
Extent of delivery:
EX-44392, CD, Manual, 2 x 9 pin Serial and 1 x 25 pin Parallel
with Octopus cable, LowProfile Bracket
CE
Certificates:
/ FCC / RoHS / WEEE
JUMPER SETTINGS & CONNECTORS:
JP1:
This jumper enables/disables the parallel port
DIS
= The parallel port is disabled
ENA
= The parallel port is enabled. (Factory setting).
NOTE: This jumper need only for the EX-44390 product
DIS
= The pin 9 is connected with the RI (Ring Indicator)
JP2:
DIS PWR
PWR
= The pin 9 is connected with a power either from PCI
S1
S2
Express slot or from Aux Power connector (J7) The power source is
controlled by JP3 jumper (see the following section).
JP3:
Only if JP2 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources de-
AUX5V
pends on the jumper position of JP3.
AUX12V
AUX5V = DC5V from J7 via pc power supply cable is required
PCI12V
AUX12V = DC12V from J7 via pc power supply cable is required
PCI12V = DC12V from PCI Express (Factory setting), no cable
JP3 Select the power from
ein- oder ausschalten
Power Supply or
PCI-Express Bus)
J7: PC Power Supply
connector
JP1:
Parallel Port
Enable/Disable
Please
don't change
Oxford
OXmPCI952 Chipset
DE97424562 / WHQL
signal as standard RS-232 definition (Factory setting).
