Conrad VC-608 Bedienungsanleitung Seite 16

=~V = Gleich- und Wechselspannungsmessung
=~mV = mV (milli = exp.-3) Gleich- und Wechselspannungsmessung
Ohm +))) LV Ohm = Widerstandsmessung, Durchgangsprüfung
-II-/nS = Kapazitätsmessung / Leitwertmessung
Hz/PW = Frequenzmessung und Pulsbreitenmessung
/TEMP = Zenerdioden- / Temperaturmessung
=~uA = uA (u = exp.-6) Gleich- und Wechselstrommessung
=~mA = mA Gleich- und Wechselstrommessung
=~ A = A Gleich- und Wechselstrommessung
b) 10-A-Buchse
Für Gleich- oder Wechselstrommessungen bis max.! 10 A muß hier die rote Meßlei-
tung eingesteckt werden.
Der Meßfunktionsschalter darf bei der Strommessung auf keinen
Fall auf Spannungsmessung (mV oder V) stehen.
c) -I<- /uA/mA-Buchse
Für Gleich- oder Wechselstrommessungen bis max. 500 mA muß hier die rote
Meßleitung eingesteckt werden.
Außerdem wird diese Buchse in Verbindung mit der COM-Buchse für Diodenmes-
sungen (Zenerdiode) benötigt. Bei der Temperaturmessung über den (optionalen)
Sockel wird diese Buchse in Verbindung mit der V-Buchse und der COM-Buchse
benötigt.
d) COM = Common-Buchse
Hier muß für sämtliche Messungen die schwarze Meßleitung eingesteckt werden
(Common-Buchse bedeutet Minus- oder "-" oder Masse-Buchse)
e) V - Buchse
In diese Buchse muß die rote Meßleitung gesteckt werden, wenn Sie Spannungs-
oder Frequenzmessungen, Durchgangsprüfungen, Widerstands-, Leitwert- und
Kapazitätsmessungen durchführen wollen.
D Gebrauchslage
Betreiben Sie das Multimeter stets so, daß Sie die Flüssigkeitskristallanzeige (eng-
lisch kurz: LCD) lesen können bzw. die Digitalanzeige nach oben zeigt. Zur besseren
Ablesung im Standbetrieb befindet sich an der Geräterückseite ein aufklappbarer
Standbügel.
16

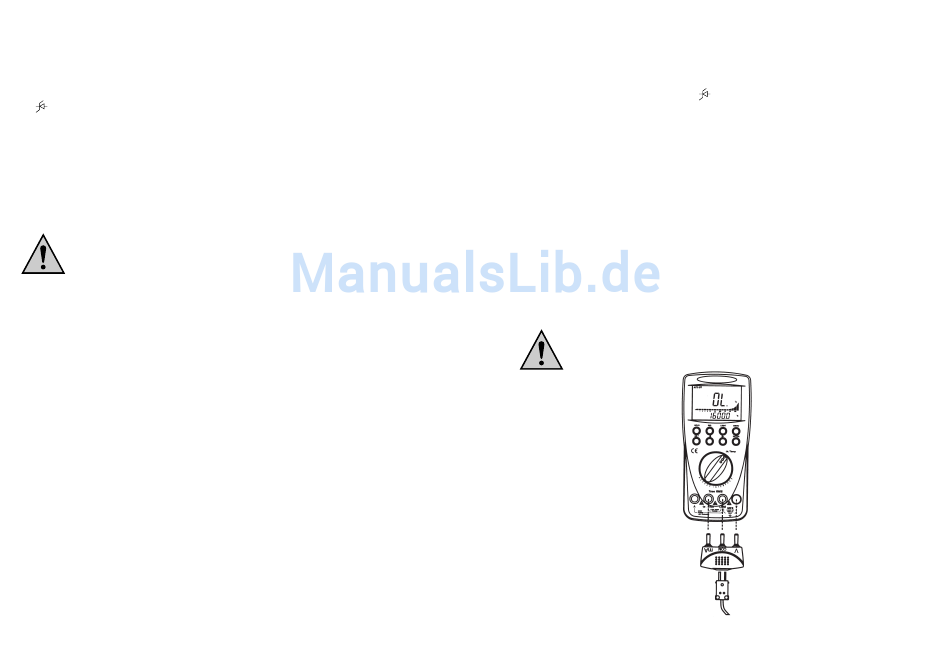

I Zener-Diodentest und Temperaturmessung
Zur Messung von Zener-Dioden oder Halbleiterstrecken gehen Sie wie folgt vor:
1. Verbinden Sie die schwarze Meßleitung mit der COM-Buchse und die rote Meßlei-
tung mit der V-Buchse.
2.Stellen Sie den Drehschalter auf "
mit dem Meßobjekt, einer spannungslosen Zenerdiode, die rote Prüfspitze an die
Kathode (Kennzeichnung: Farbring, -Punkt o.ä.) und die schwarze Prüfspitze an
die Anode. Angezeigt wird nun die Zenerspannung der Zener - Diode (z.B. 8,1 V bei
einer ZPD 8.1 oder 3,6 V bei einer 3V6 usw.) im Hauptdisplay. In der kleinen Anzei-
ge wird der (konstante) Teststrom mit 1 mA angezeigt.
3. Wenn Sie eine "normale" Dioden- oder Halbleiterstrecke in Durchlaßrichtung prü-
fen wollen, müssen Sie die rote Prüfspitze mit der Anode und die schwarze Prüf-
spitze mit der Kathode verbinden. Sofern der Halbleiter nicht defekt ist, werden
Sie eine Spannung ab ca. 0,25 V (Germanium) oder 0,7 V (Silicium, bzw. 250 mV,
700 mV) messen. Wenn Sie nun die Prüfspitzen vertauschen, also rot an die
Kathode und schwarz an die Anode, so überprüfen Sie die sog. Sperrichtung der
Diodenstrecke. Wird Ihnen "OL" angezeigt, so ist die Diode in Ordnung. Wird
Ihnen dagegen ein Spannungswert angezeigt, so haben Sie entweder das Meßob-
jekt falsch angeschlossen oder es ist defekt oder es ist eine Zenerdiode.
Achten Sie beim Diodentest darauf, daß die Diode bzw. die Schal-
tung, in der sie eventuell eingebaut ist, unbedingt spannungslos
sein muß. Alle vorhandenen Kapazitäten müssen entladen sein.
/ TEMP" und verbinden Sie die Prüfspitzen
