Benutzerhandbuch
DO-Anschluss (Fehlerausgang Trockenkontakt)
Das Relais kann so eingestellt werden, dass es Fehlermeldungen ausgibt, und der Benutzer
kann es als Schließer (COM＆NO) oder als Öffner (COM＆NC) konfigurieren.
Das Relais ist zunächst auf den Öffnerkontakt eingestellt und wird bei einem Fehler auf einen
anderen Kontakt umschalten. Wenn ein Alarm auftritt, wird keine Änderung des Signalstatus
ausgelöst.

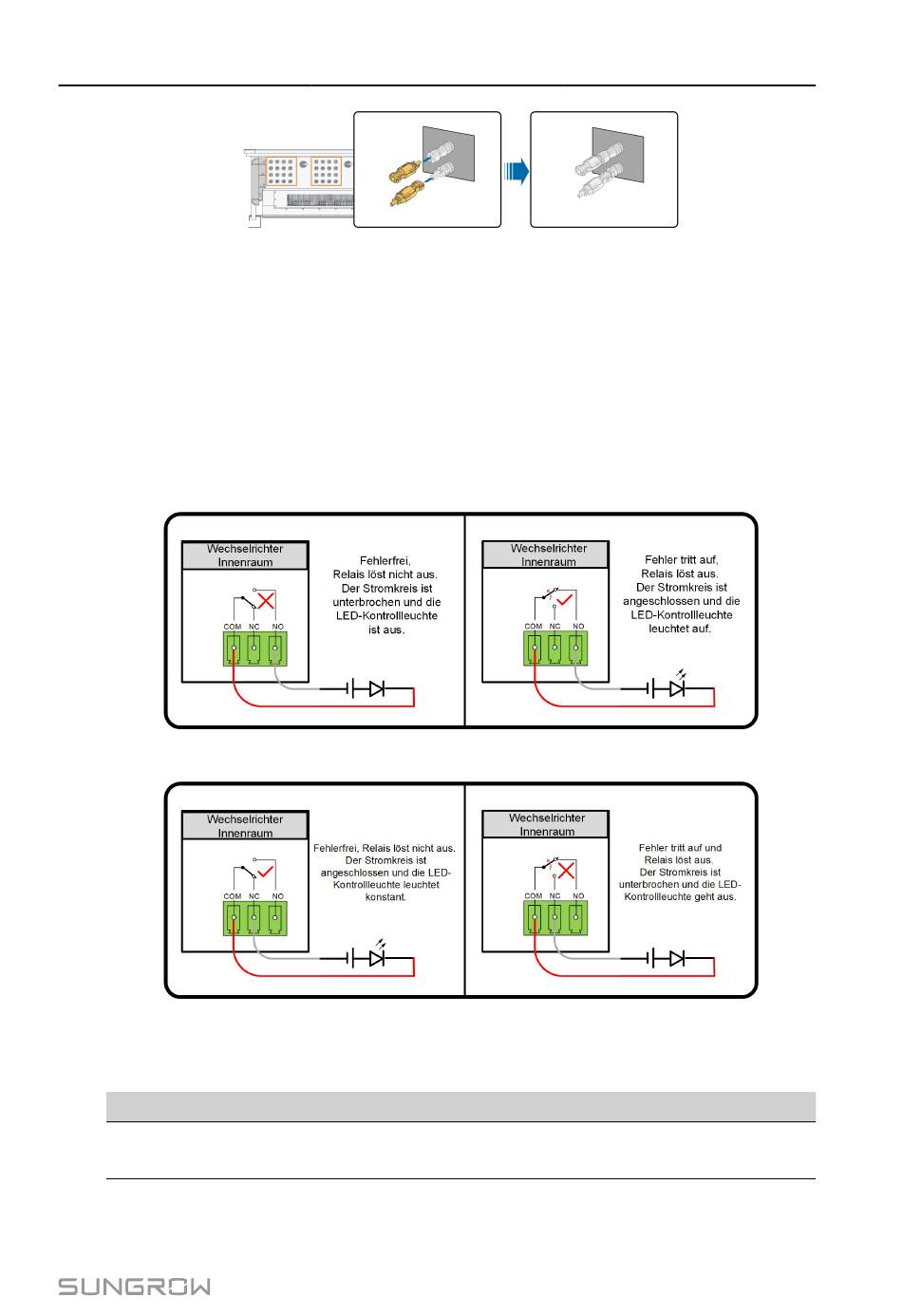

Verwenden Sie die LED-Kontrollleuchten oder zur Verfügung stehende Geräte, um
anzuzeigen, falls sich der Wechselrichter in einem Fehlerzustand befindet. Die folgenden Ab
bildungen zeigen die typischen Anwendungen von Schließern und Öffnern:
An das Relais angeschlossene Geräte müssen die folgenden Anforderungen erfüllen:
Anforderungen für AC-Seite
Max. Spannung: 230 V/AC
Max. Stromstärke: 3 A
figure 5-8 Schließer
figure 5-9 Öffner
Anforderungen für DC-Seite
Max. Spannung: 24 V/DC
Max. Stromstärke: 3 A
5 Elektrische Verbindung
81
