Bau- und Bedienungsanleitung
14
Um das Gerät betriebsbereit zu machen, sind drei
LR14-Batterien polrichtig, wie in
einzulegen bzw. ist der Netzteilstecker eines 5 V/1 A-
Netzteils einzustecken. Dabei ist dessen Leitung,
wie in
Bild 20
links zu sehen, in die zugehörige Ge-
häusenut einzulegen.

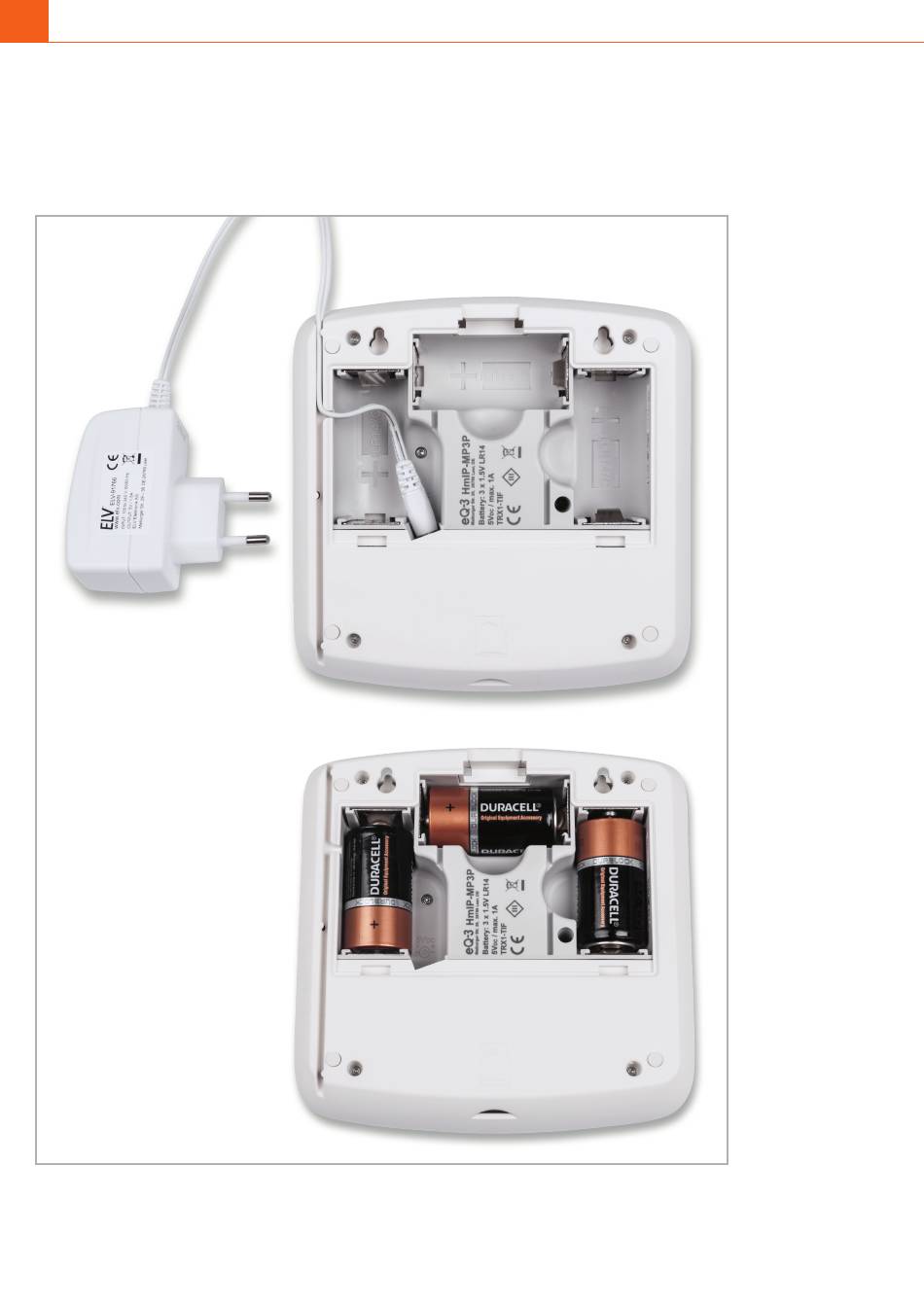

Bild 20: Hier sind die Lage des Steckers und der Zuleitung des Netzteils sowie ein richtig eingelegter Batteriesatz zu sehen.
www.elv.com
In
Bild 21
Bild 20
gezeigt,
einmal in einer Zeichnung dargestellt.
Bild 22
schiedenen Ansichten.
sind die einzelnen Montageschritte noch
zeigt das fertig montierte Gerät in ver-
