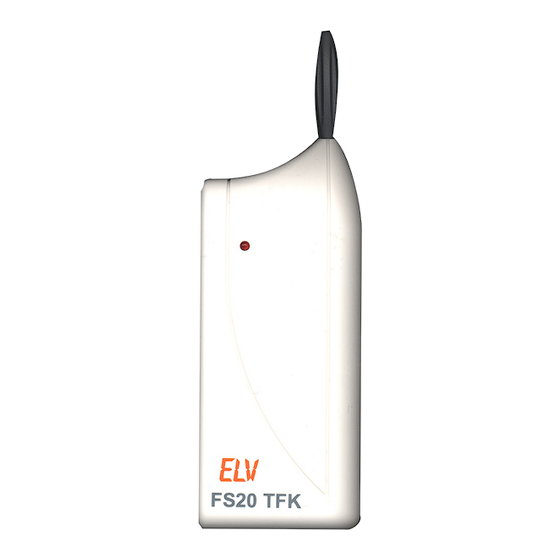

- Seite 1 2-Kanal-Funk-Tür-/Fenster-Kontakt FS20 TFK Bedienungsanleitung Best.-Nr.: 651-22 ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Seite 2 2. Ausgabe Deutsch, März 2009, Dokumentation © 2005 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch druck tech nische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Tasten ..................7 3.1.2. Schaltkontakt, Jumpereinstellung ..........8 3.2. Schnell-Inbetriebnahme mit Werkseinstellung ......9 3.2.1. Werkseinstellungt ..............9 DAs fs20-ADrEss-sysTEm ..........10 EInorDnunG DEs fs20 Tfk In DAs ADrEss-sysTEm 11 5.1. Hauscode einstellen ..............11 5.2. Adressen einstellen ..............12 5.2.1. Einzeladresse einstellen ............12 5.2.2. Zuweisung von Funktionsgruppen und Masteradressen ..13 5.3. -
Seite 4: Einführung, Funktionen
2. Installation 2.1. Allgemeine hinweise zur montage · Bei der Nutzung der internen Kontakte ist es möglich, den FS20 TFK direkt an der zu überwachenden Tür oder am zu überwachenden Fens- ter (in der Folge sprechen wir zur Vereinfachung stellvertretend für alle Einsatzgebiete von Fenstern) zu montieren. -
Seite 5: Übersicht, Anschluss- Und Bedienelemente, Batterien
· Der Montageort ist unter der Berücksichtigung der Funkreichweite zu wählen. Dabei sollte sowohl ein ausreichender Abstand zu größeren Metallgegenständen (z. B. Heizkörpern) als auch zu elektronischen Geräten (z. B. Computer) eingehalten werden. 2.2. übersicht, Anschluss- und bedienelemente, batterien Öffnungs-Raste Sende- Kontrollleuchte (Status-LED) -
Seite 6: Montage Des Fs20 Tfk, Batterien Einlegen
· Die Abbildung auf der folgenden Seite zeigt die Ausrichtung des Mag- neten zum FS20 TFK. Um die maximale Reichweite zu erhalten, sollte die Höhe in Bezug auf die Unterkante des FS20 TFK 20 mm betragen. Der Abstand zwischen Magnet und FS20 TFK sollte nicht mehr als 25 mm betragen. -
Seite 7: Montage Von Externen Kontakten
· Für den Anschluss mehrerer Kontakte beachten Sie bitte die Hinweise im Kapitel 12 (Anhang). 3. Inbetriebnahme 3.1. Grundfunktionen 3.1.1. Tasten Die Tasten im FS20 TFK werden lediglich für die Inbetriebnahme und die Programmierung benötigt, sie können bei Bedarf (Test/Inbetrieb- nahme) auch durch manuelle Betätigung Schaltbefehle aussenden:... -
Seite 8: Schaltkontakt, Jumpereinstellung
· Mit den Tasten 1(3) wird ein Ausschalt- bzw. Herunter-Dimm-Befehl, mit den Tasten 2 (4) ein Einschalt- bzw. Herauf-Dimm-Befehl gesendet. · Das Aussenden eines Befehls wird durch kurzes Aufleuchten der Kontroll-Leuchte auf der Frontseite des FS20 TFK signalisiert. bitte beachten! Die Dimm-Befehle (die hier nicht kontinuierlich gesendet werden), dienen hier nicht zum Dimmen eines Empfängers (Dimmers), sondern sind bei... -
Seite 9: Schnell-Inbetriebnahme Mit Werkseinstellung
· Die Status-LED am Empfänger verlischt. · Testen Sie die Schaltfunktion durch kurzes Betätigen der Tasten 2 bzw. 1 (Kanal 2: Taste 4 bzw. Taste 3) am FS20 TFK. Dabei muss der Empfänger ein- und ausschalten. · Damit ist der fs20 Tfk mit der werkseinstellung betriebsbereit. -
Seite 10: Das Fs20-Adress-System
4. Das fs20-Adress-system Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen ein- stellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Ein- zeladressen, 15 Funktionsgruppen-Adressen, 15 lokalen Masteradressen und einer globalen Masteradresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedliche Adressen reagieren, jedoch immer nur auf eine Adresse pro Adresstyp. -
Seite 11: Einordnung Des Fs20 Tfk In Das Adress-System
2-stelligen Unteradresse werden die Ziffern bzw. Tasten 1 bis 4 genutzt (Zuordnung der Tasten zu den Ziffern siehe Zeichnung auf S. 5). Mit dieser Adressierung stehen für die Nutzung des FS20 TFK 225 Einzel- adressen, 15 Funktionsgruppen, 15 lokale Masteradressen und 1 globale Masteradresse innerhalb jedes Hauscodes zur Verfügung. -
Seite 12: Adressen Einstellen
Dies wird durch Verlöschen der Status-LED angezeigt. bitte beachten! Der Hauscode gilt für beide Ka- näle des FS20 TFK gleichzeitig. 5.2 Adressen einstellen Die Adresse eines Kanals setzt sich aus der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse zusammen. -
Seite 13: Zuweisung Von Funktionsgruppen Und Masteradressen
· Geben Sie nun mit den Tasten 1 bis 4 eine 2-stellige Adressgruppe Adressgruppe und eine 2-stellige Unteradresse (2 stellen) ein. beispiel: 1431 (Adressgrup- unteradresse pe 14, Unteradresse 31) (2 stellen) · Nach Eingabe der vierten Ziffer eingeben wird der Programmiermode au- tomatisch verlassen. -
Seite 14: Beispiel Für Adressenzuordnung
Globaler master Werden sowohl Adressgruppe als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. 5.3 beispiel für Adressenzuordnung Hauscode z. B. 1234 1234 Globale Masteradresse... - Seite 15 Insgesamt sind folgende 15 Adressgruppen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren. Dazu wird zu der bereits ausge- wählten Adressgruppe nun noch eine Unteradresse benötigt.
-
Seite 16: Individuelle Einstellungen
Über die Werkseinstellungen (siehe Seite 9) hinaus können Sie diverse Einstellungen für die individuelle Nutzung vornehmen. Der FS20 TFK kann zwei verschiedene Kanäle des FS20-Systems steuern. Deren Einstellungen können (außer Hauscode, siehe 5.1) jeweils getrennt vorgenommen werden. In der folgenden Anleitung sind jeweils die Tasten in Klammern gesetzt, die für Kanal 2 gelten. -
Seite 17: Sendeabstand Festlegen
Einschaltbefehls durch die Taster 2 (Taste 4). Wird also nach dem Öffnen bzw. Schließen eines Schaltkontaktes ein Einschaltbefehl gesendet, wird im FS20 TFK ein Timer gestartet. Ist der abgelaufen, wird der zuletzt gesendete Einschaltbefehl wiederholt. Jede Änderung am Schaltkontakt setzt den Timer zurück. Ist für das Ereignis am Schaltkontakt (öffnen oder schließen) „Ausschaltbefehl”... - Seite 18 1024 s = 17,07 min bitte beachten! Die Funktionen „Einschaltdauer” und „Sendeabstand/Sendewiederho- lung” machen den FS20 TFK sehr flexibel, so dass sich in Verbindung mit der Konfiguration der Jumper eine Vielzahl unterschiedlicher Schalt- verhaltensarten einstellen lässt. Eine Anwendung wäre z.B., wenn das dauerhafte Einschalten eines...
-
Seite 19: Timer Der Empfänger Programmieren
Einschaltdauer von 1024 s und einen Sendeabstand von 960 s wählen. Solange jetzt der Kontakt in der entsprechenden Position bleibt, wiederholt der FS20 TFK den Einschaltbefehl und der Empfänger bleibt durchgehend eingeschaltet. Wechselt der Schaltkontakt seinen Zustand, wird der Einschaltbefehl nicht mehr wiederholt und (je nach Konfiguration) ein Ausschaltbefehl gesendet. -
Seite 20: Einsatz Mehrerer Sender
Bedarf entsprechend Kapitel 5.2. geän- dert werden. 6.5. Auf werkseinstellung zurücksetzen Zum Zurücksetzen auf die Werkseinstellungen verfügt der FS20 TFK über zwei Möglichkeiten – entweder wird das Gerät komplett, inklusive Adressen und Hauscodes zurückgesetzt oder, es werden die eingestellten Adressen beibehalten und nur die Betriebseinstellungen zurückgesetzt:... -
Seite 21: Batteriewechsel
Adressen beibehalten · Drücken Sie gleichzeitig die Tasten 2+4 für ca. 5 Sek., bis 5 s drücken die Status-LED blinkt. LED blinkt · Drücken Sie die Taste 3 oder 4 Drücken oder · Die Status-LED-verlischt LED verlischt 7. batteriewechsel Erfolgt trotz Auslösen des Kontakts keine Reaktion oder ist die Reichweite vermindert, so sind die verbrauchten Batterien nach Abschnitt 2.3 gegen 2 neue Batterien vom Typ LR03/Micro/AAA auszutauschen. -
Seite 22: Technische Daten
· Mangelhaft abgeschirmte PCs können in den Empfänger einstrahlen und die Reichweite verringern. 9. Technische Daten fs20 Tfk Frequenz: ................868,35 MHz Reichweite: ..............bis 100 m (Freifeld) Spannungsversorgung: ........3 V/2 x LR03/Micro/AAA Abmessungen (B x H x T): ..........55 x 165 x 25 mm Eine Konformitätserklärung zur Übereinstimmung des Gerätes mit europäischen... -
Seite 23: Anhang Applikationshinweise
12. Anhang Applikationshinweise - betrieb mit mehr als einem schaltkontakt Der FS20 TFK verfügt über zwei interne Reed-Kontakte sowie über eine An- schlussmöglichkeit für einen externen Kontakt. Alle drei Schaltkontakte lösen die gleichen, konfigurierbaren Ereignisse aus. Da Einsatzfälle denkbar sind, bei denen z. B. ein Fensterflügel mit dem in- ternen Reedkontakt und der andere Fensterflügel mit dem externen Kontakt... - Seite 24 - Alle Kontakte bis auf einen sind offen, dieser öffnet -> Öffnen - Alle Kontakte sind offen, ein Kontakt wird geschlossen -> Schließen ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
