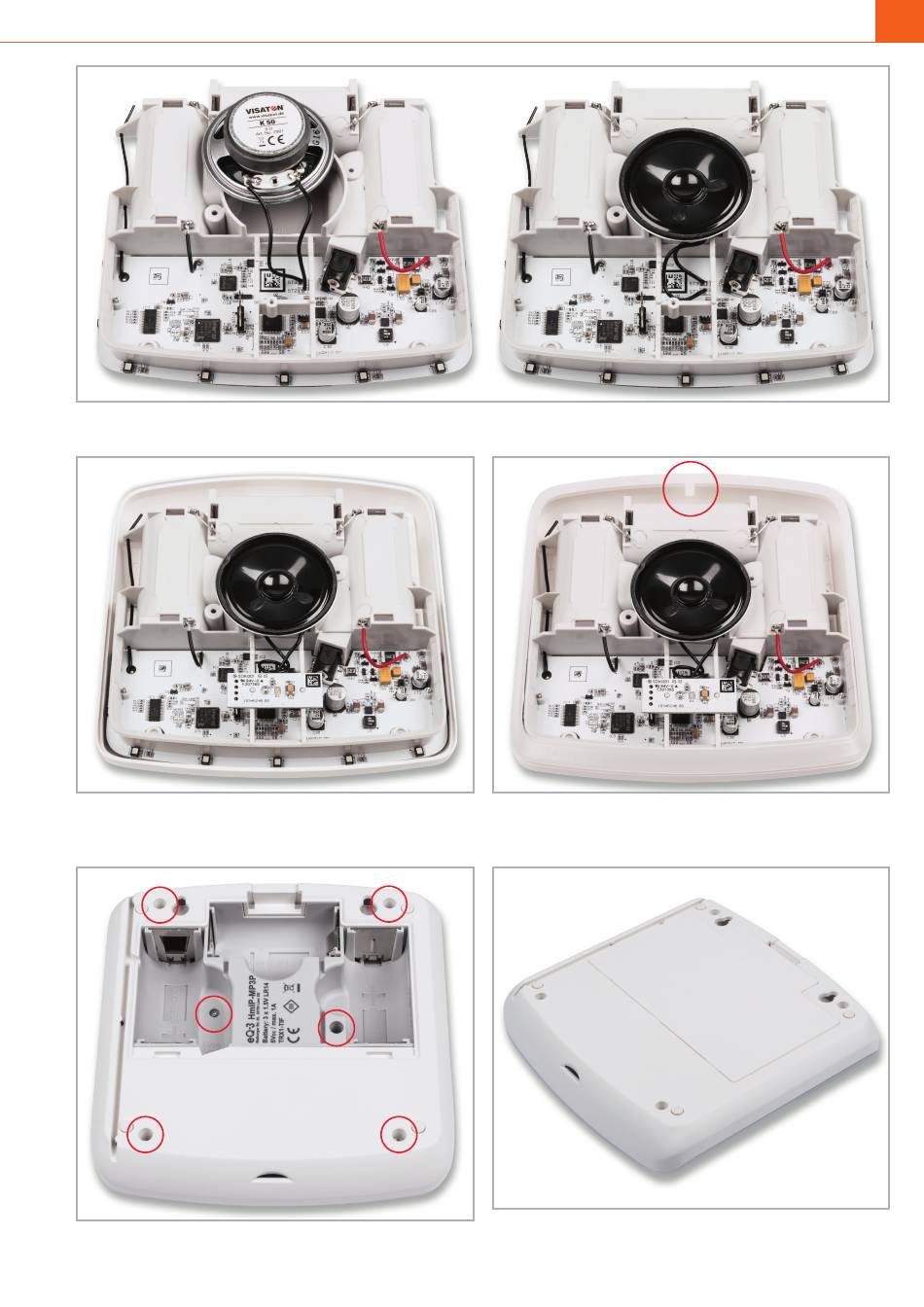

Bild 15: Die Verdrahtung des Gerätes, rechts ist die endgültige Lage des Lautsprechers zu sehen.
Bild 16: Die Platinenmontage wird mit dem Aufstecken der Tasterplatine kom-
plettiert.
Bild 18: Die Gehäuseteile werden mit insgesamt sechs Schrauben verbunden.
Bau- und Bedienungsanleitung
Bild 17: So wird der Leuchtrahmen aufgelegt. Die Nase des Rahmens muss oben
liegen.
Bild 19: Mit dem Aufkleben der Gehäusefüße und dem Einsetzen des Batterie-
fachdeckels ist die Montage komplett.
