Anhang A: Digital-/Analogausgangsprotokoll und Polbelegung
Allgemeine Erläuterung
Der Digital-/Analogausgangs-Anschluß (an der Rückseite des Kapnograf ) ermöglicht das Anschließen einer
Reihe externer Geräte zur Erfassung der Daten des Überwachungsgeräts.
Analogausgang
Anwenderseitig wählbar: 3 Kanäle, intern, Skala von 0–1 V, beliebige Parameterwerte, Kurvenformen oder
Kal-Signale. 4 Kanäle extern, Skala von 0–1 V, beliebige Parameterwerte, Kurvenformen oder Kal-Signale
(beim Einsatz mit dem Analogausgangs-Kabel der Bestell-Nr. 9015).
Anschluß-Polbelegung
Der Digital-/Analogausgangs-Anschluß ist folgendermaßen konfiguriert:
POL-NR.
2
3
4
7
21
23
24
19
Analogausgangs-Kabel
Bei Verwendung des Analogausgangs-Kabels sieht dessen Konfiguration folgendermaßen aus:
Kapnograf/Oximeter Benutzerhandbuch
Anhang A: Digital-/Analogausgangsprotokoll und Polbelegung
Serieller Dateneingang (am Kapnograf empfangene Daten)
Serieller Datenausgang (vom Kapnograf übertragene Daten)
Belegtsignal vom PC/Drucker an Kapnograf
ERDUNG
Analog 1
Analog 2
Analog 3
Analog 4 (extern)
1 2 3 4 5 6 7 8 9 10 11 12 13
14 1516 17 18 19 20 21 22 23 24 25

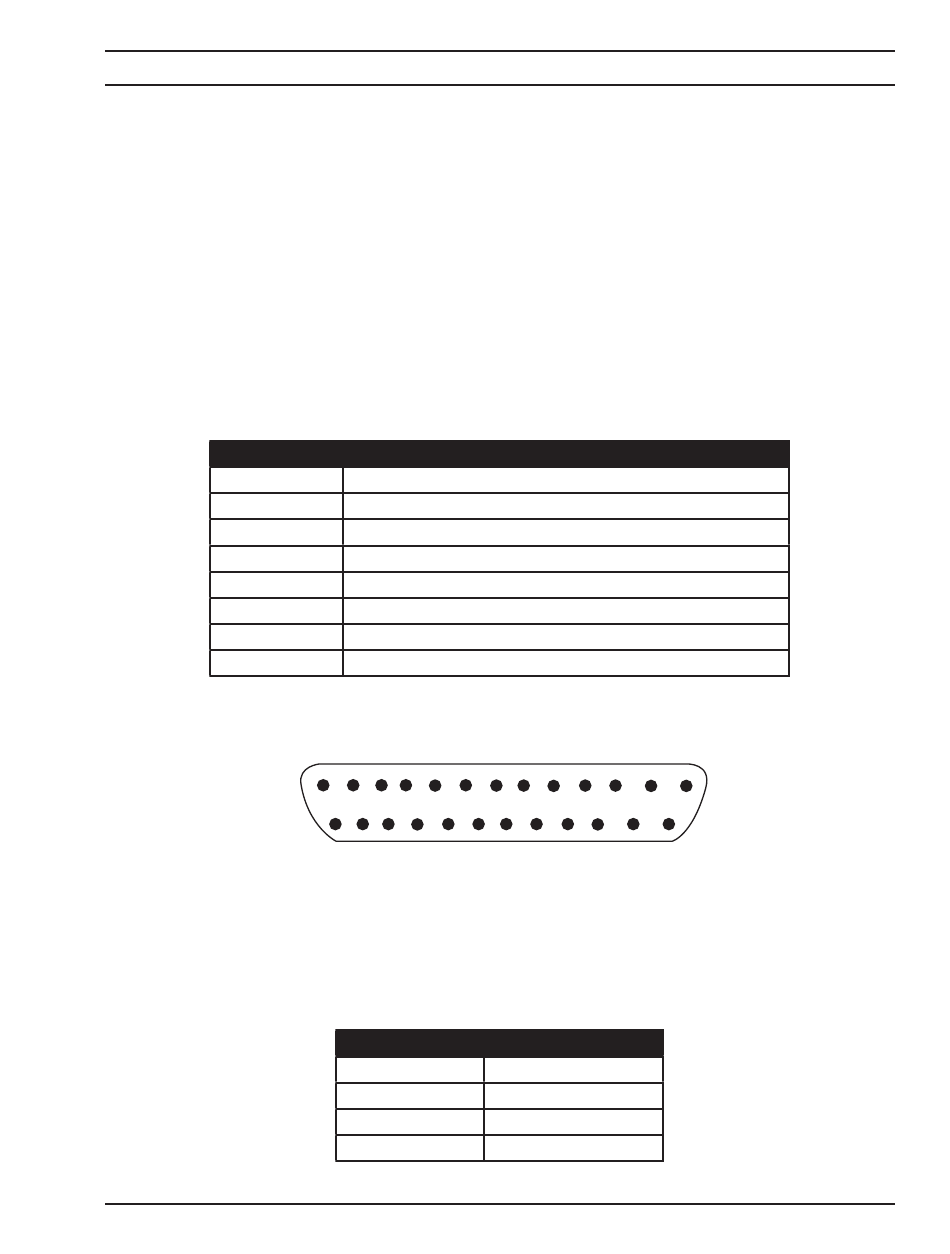

Fabbildung App-1: 25-Pol Mann "D" Anschluß-Polbelegung
KANAL
1
2
3
4
ERLÄUTERUNG
KABELFARBE
Weiß
Rot
Schwarz
Grün
A-1
