Smiths Medical BCI Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Smiths Medical Anleitungen
  4. Medizinische Ausstattung
  5. BCI
  6. Benutzerhandbuch
Smiths Medical BCI Benutzerhandbuch

Smiths Medical BCI Benutzerhandbuch

Kapnograf schlaf
Vorschau ausblenden Andere Handbücher für BCI:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kapnograf Schlaf
2
100
0
a
%SpO
2
x
X
p
©
2010 Unternehmens familie Smiths Medical. Alle Rechte vorbehalten.
Kapnograf
Benutzerhandbuch
Benutzerhandbuch
inCO2=1
5
4
%O2= 21
5
4
/ German/Deutsch
Bestellnummer 1872G
10 Ausgabe, April 2010
38
AF= 18
5
4
HF=134
5
4
₂
CO2 mmHg
N
O
96
%SpO2
k
5
4
b
5
4
k

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smiths Medical BCI

Inhaltszusammenfassung für Smiths Medical BCI

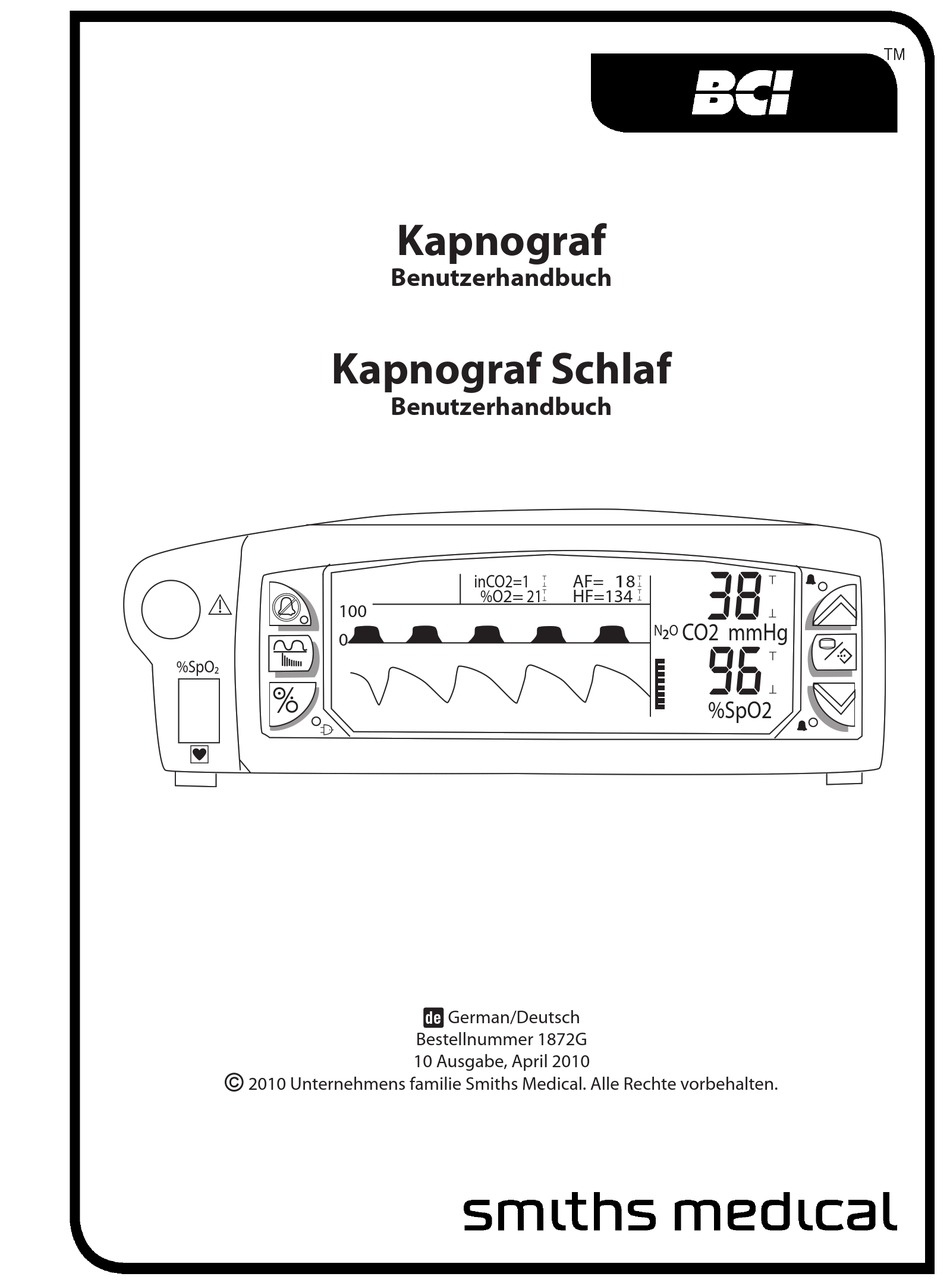

  • Seite 1 Kapnograf Benutzerhandbuch Kapnograf Schlaf Benutzerhandbuch inCO2=1 AF= 18 %O2= 21 HF=134 ₂ CO2 mmHg %SpO %SpO2 / German/Deutsch Bestellnummer 1872G 10 Ausgabe, April 2010 © 2010 Unternehmens familie Smiths Medical. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Garantie- und Garantieserviceinformationen ............... i Urheberrechtshinweis .....................................i Garantie .........................................i Gewährleistung ....................................i Garantieausschluss ...................................i Garantiebedingungen ..................................i Begrenzter Schadenersatzanspruch ............................ii Vorgehen bei Garantieangelegenheiten ..........................ii CE-Hinweis ........................................ii Kapitel 1: Einleitung ......................1-1 Zu diesem Handbuch ..................................1-1 Symbolerläuterungen ..................................1-1 Allgemeine Warn-, Vorsichts- und Hinweise ..........................1-2 -Warn-, Vorsichts- und Hinweise ..............................1-5 Warn-, Vorsichts- und Hinweise zur Oximetrie ...........................1-5 -Warn-, Vorsichts- und Hinweise .............................1-6...
  • Seite 4 Inhaltsverzeichnis Einsetzen systemumfassender Einstellungen ..........................3-4 Menü Einstellung/Lautstärke ..............................3-4 Einstellen von Zeit und Datum ...............................3-4 Aktivieren und Deaktivieren der Parameterüberwachung ..................3-5 Modifizieren der Kurvenabtastdauer, -höhe oder -skalen ....................3-5 Kapitel 4: Alarme ........................4-1 Hohe Alarmstufen ....................................4-1 Mittlere Alarmstufen ...................................4-2 Alarmgrenzenanzeigen ..................................4-2 Niedrige Alarmstufen ..................................4-3 Einsetzen des Alarmmenüs ................................4-3 Modifizieren oder Einsehen von Alarmgrenzen ........................4-4...
  • Seite 5 Inhaltsverzeichnis Kapitel 8: Einsetzen der Oximeter-Option ................. 8-1 Allgemeine Erläuterung ..................................8-1 Pulsoximetrie-Funktionsprinzip ..............................8-1 Oximeter-Anzeige ....................................8-2 Oximeter-Menü .....................................8-3 Einstellen der Pulston-Lautstärke ..............................8-4 Modifizieren oder Einsehen der Einstellungen für die Durchschnittsermittlung ............8-4 Oximeter-Meldungen ..................................8-5 Meldungen für hohe Alarmstufen ............................8-5 Meldungen für niedrige Alarmstufen...........................8-5 Meldungen .....................................8-5 Anschließen an den Patienten - Oximetrie ..........................8-6 Sensorauswahl ....................................8-6...
  • Seite 6 Inhaltsverzeichnis Kapitel 13: Analogausgabe ....................13-1 Menü für die Analogausgabe................................ 13-1 Kapitel 14: Routinemäßige Wartung ................14-1 Laden der Batterie ..................................... 14-1 Reinigen und Desinfizieren ................................14-1 Wartungsplan ..................................... 14-2 Langfristige Aufbewahrung................................14-2 Kapitel 15: Schlafmonitore ....................15-1 Kapitel 16: Fehlerbehebung ....................16-1 Fehlerbehebung bei der niedrigen Alarmstufenmeldung Verstopfung ............... 16-2 Kapitel 17: Optional Verbrauchsmaterial und Zubehör ..........17-1 Bestellinformationen ..................................
  • Seite 7 Inhaltsverzeichnis Die beschriebenen Produkte fallen unter eines oder mehrere der folgenden Patente: US-Patent Nr. 5,558,096, 5,386,833, und 5,615,091. BCI, Comfort Clip und die Smiths-Designmarke sind Marken der Unternehmensfamilie Smiths Medical. Das ® Symbol bedeutet, dass die Marke beim Patent- und Warenzeichenamt der USA und einiger anderer Länder eingetragen ist.
  • Seite 8 Inhaltsverzeichnis Diese Seite wurde absichtlich leer gelassen. Kapnograph/Oximeter Benutzerhandbuch...

  • Seite 9: Garantie- Und Garantieserviceinformationen

    Die Informationen im vorliegenden Dokument sind als Eigentum von Smiths Medical PM, Inc. urheberrechtlich geschützt und dürfen ohne vorherige schriftliche Genehmigung von Smiths Medical PM, Inc. weder ganz noch auszugsweise vervielfältigt werden. Sie sollen dem Anwender eine ausreichend detaillierte Dokumentation zur effektiven Installation, Bedienung, Wartung und Ersatzteilbestellung für das gelieferte Gerät zur Verfügung...
