6.
Installationshinweise
6.1.
Aufstellraum / Aufstellraumbelüftung
Der Aufstellraum muss nach den geltenden Normen und baurechtlichen Vorschriften des jeweiligen Landes
ausgeführt sein. Im Besonderen ist auf die ordnungsgemässe Be- und Entlüftung zu achten.
Die Verbrennungsluftzufuhr muss gewährleistet sein (nicht absperrbare Luftöffnung).
Minimaler Luftbedarf: 1,6m
Minimaler freier Querschnitt für die Öffnung der Verbrennungsluft: 6 cm
Wichtig:
Die Verbrennungsluft darf keine hohen Staubkonzentrationen aufweisen.
Sie muss ferner frei von Halogenen (Chlor-, Fluorverbindungen) sein. Eine übermässige
Halogenbelastung der Verbrennungsluft führt zu grossen Korrosionsschäden. Die maximal zulässige
Halogenbelastung der Verbrennungsluft beträgt 5 ppm.
Halogenverbindungen finden sich u.a. in Sprühdosen, Verdünnern, Reinigungs-, Entfettungs- und
Lösungsmitteln. Ferner besteht in der Nähe von chemischen Reinigungen, Coiffeursalons,
Schwimmbädern, Druckereien und im gleichen Raum aufgestellten Waschmaschinen der dringende
Verdacht auf Halogenemissionen.
Im Zweifelsfall muss die einwandfreie Qualität der Verbrennungsluft mittels einer externen
Luftansaugung sichergestellt werden. Dabei ist auf minimale Druckverluste zu achten, da diese die
Leistung des Brenners beeinträchtigen können.
6.2.
Dispositionsmaße
6.2.1.

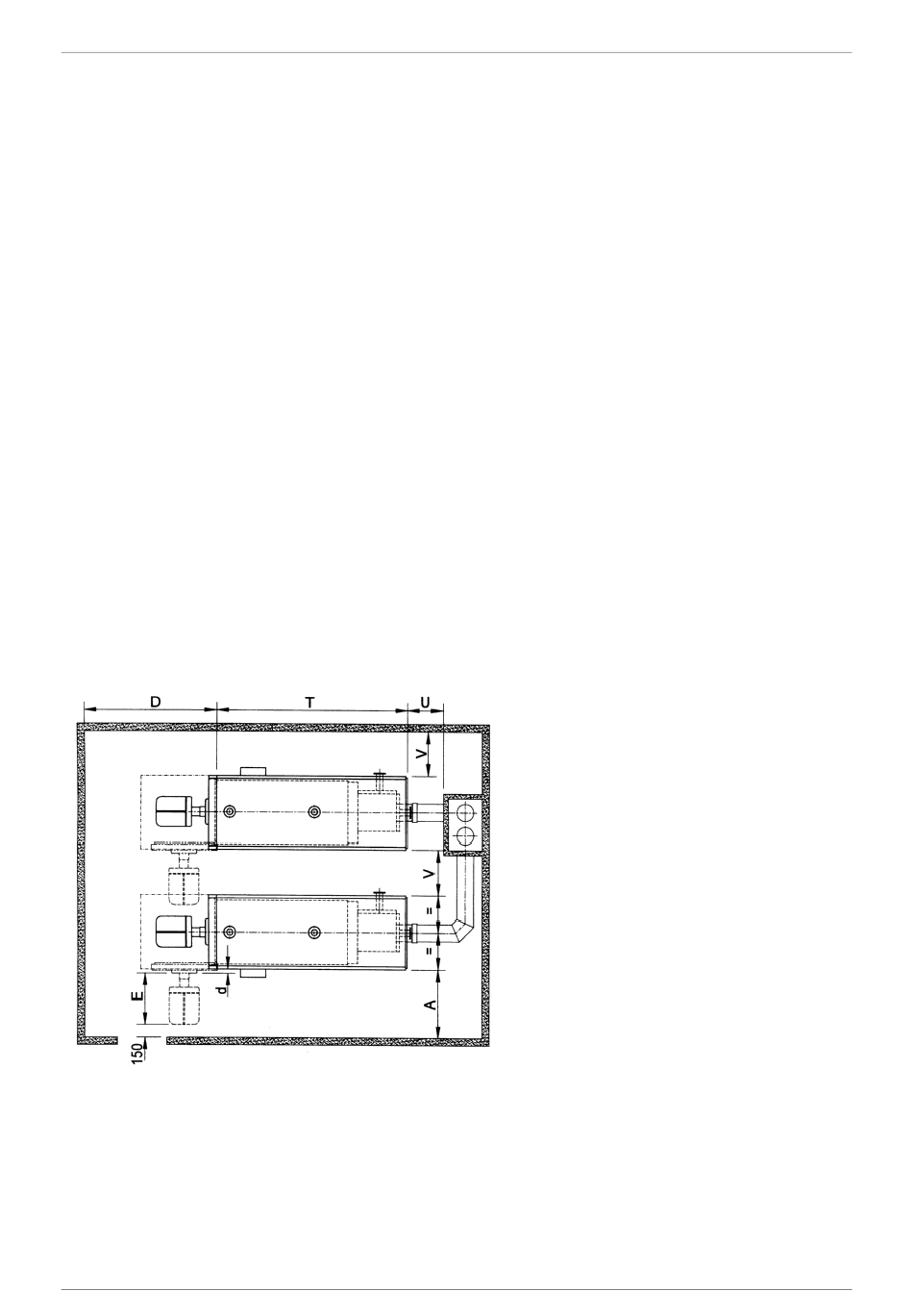

Kesselabstände
6.2.2.
Kesselsockel
Wenn der Boden des Aufstellraums feucht oder locker ist, muss ein genügend hoher Kesselsockel vorgesehen
werde. Feuchtigkeit verträgt sich nicht mit elektrischen Geräten!
Ein Sockel ist ebenfalls angebracht, wenn die Höhe für die Montage des Brenners nicht ausreicht. Ansonsten ist
für die Pyronox LR Baureihe kein Sockel erforderlich.
Die Pyronox LRK Baureihe erfordert einen Sockel von min. 100 mm Höhe.
Mass- und Konstruktionsänderungen vorbehalten!
LR, LRK, LR-NT, LRK-NT 21 - 32
3
/h pro kW Kesselleistung.
33
2
pro kW Kesselleistung.
Auf
Wunsch
kann
der
ausschwenkbarer
Tür
geliefert
Feuerraumtür inklusive Brenner muss um 90°
ausgeschwenkt werden können.
E = Brennerlänge
A = E + d + 150 mm
Beim Einsatz einer Schalldämmhaube ist das
Mass D mit den Abmessungen der Haube zu
überprüfen (siehe Kap. 4.4)
Kessel
mit
links
werden.
Die
Ausgabe 01-2022
