3. Übersicht, Funktionsbeschreibung
5 Pumpenrohr
Über das Pumpenrohr werden die Hubbewe-
gungen des Oszillierzylinders in eine Förder-
bewegung umgesetzt.
6 Ansaugöffnung
Dient zum Ansaugen des Fördermediums.
Die Ansaugöffnung befindet sich während
des Betriebes im Fördermedium.
7 Entlüftungsventil
Dient zum Entfernen von Lufteinschlüssen
im Pumpenrohr.
8 Anschluss Fördermedium
Dient zum Anschließen der Förderleitung.
9 Grundplatte
Dient zur Montage des Pumpenrohrs mit dem
Oszillierzylinder
9
7
- 19 -

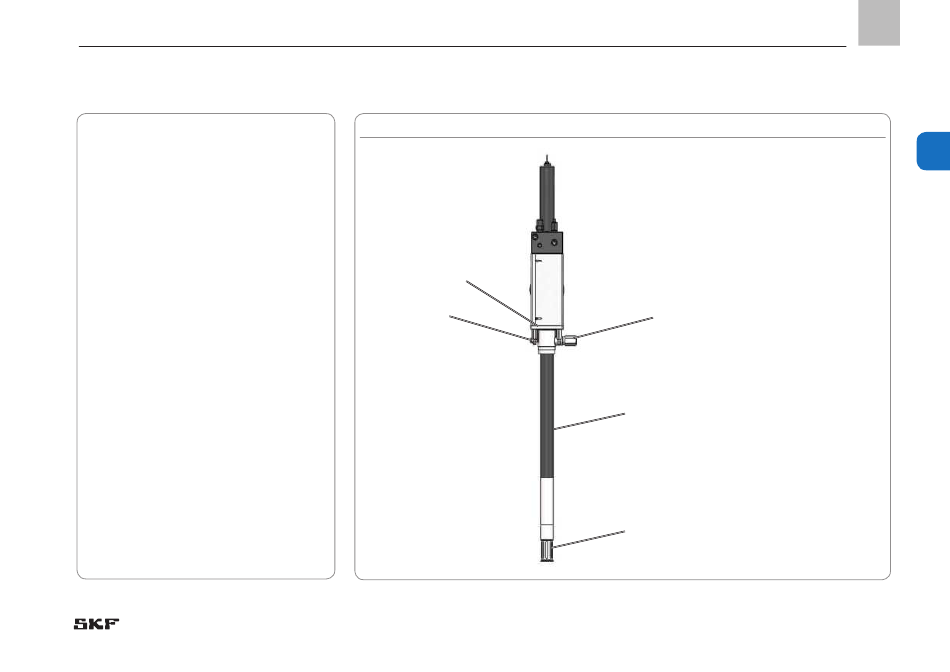

Übersicht, Funktionsbeschreibung Abb. 2
8
5
6
951-171-037
DE
3
Version 02
