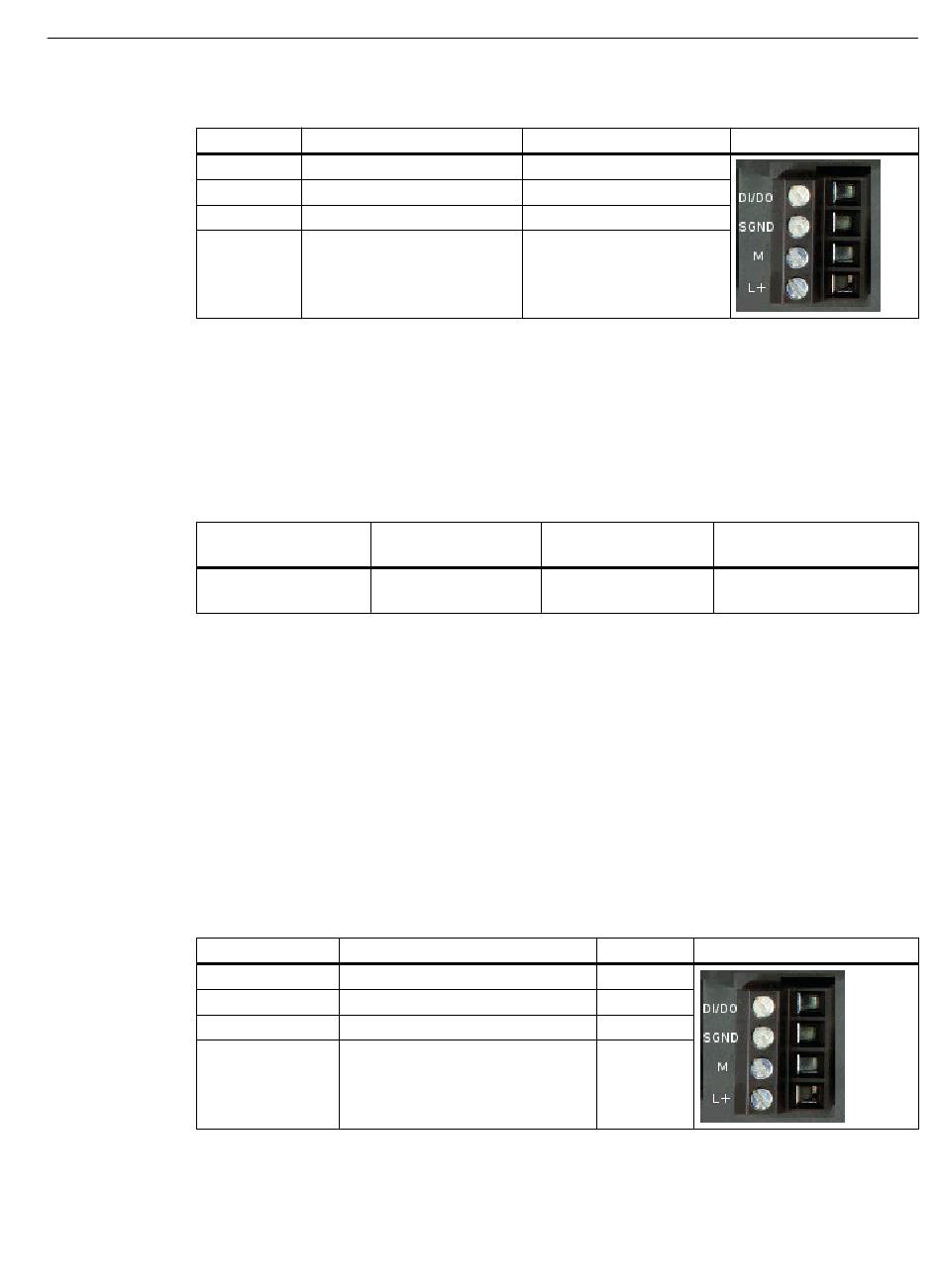

Tabelle 5-1
Pinnummer
DI/DO
SGND
M
L+
Verwenden Sie zum Verdrahten des Spannungsanschlusses Kupferkabel der Kategorie
AWG18-12 oder Kabel mit dem Querschnitt 0,75 bis 2,5 mm²
5.3.2
DC 24 V – SIMIT UNIT
Tabelle 5-2
Produktgruppe
SIMULATION Hard‐
ware
5.4
Digitale Ein-/Ausgänge anschließen
Die digitalen Ein/Ausgänge sind potentialfreie Schalter mit Optokoppler.
Anschließen der digitalen Ein/Ausgänge
Der Anschluss der digitalen Ein/Ausgänge erfolgt über einen 4-poligen steckbaren
Klemmenblock.
Der digitale Ein/Ausgang darf maximal mit 50 mA belastet werden (Sicherheitskleinspannung
SELV DC 24 V).
Tabelle 5-3
Pinnummer
DI/DO
SGND
M
L+
SIMIT UNIT V1.3
Betriebsanleitung, 06/2018, A5E44876334-AA
Belegung Klemmenblock (4-polig)
Belegung (DC24V)
Ein/Ausgang 24 V
Masse zu Ein/Ausgang
Masse Stromversorgung
Stromversorgung, 24 V DC
24 V-Sicherheitskleinspannung in der Übersicht
Gerät:
SIMIT UNIT
Anschlussbelegung der Frontstecker
Belegung (DC24V)
Ein/Ausgang 24 V
Masse zu Ein/Ausgang
Masse Stromversorgung
Stromversorgung, 24 V DC
5.4 Digitale Ein-/Ausgänge anschließen
(Variante)
Sicherheitskleinspannung
(SELV)
(Alle)
DC 24 V
Beschriftung
Anschließen
Beschriftung
23
