3. Montieren Sie die Anschlüsse für die Digital Ein/Ausgänge falls notwendig.
4. Stecken Sie die mitgelieferten Klemmblöcke in die dafür vorgesehenen Buchsen an der
SIMIT UNIT.

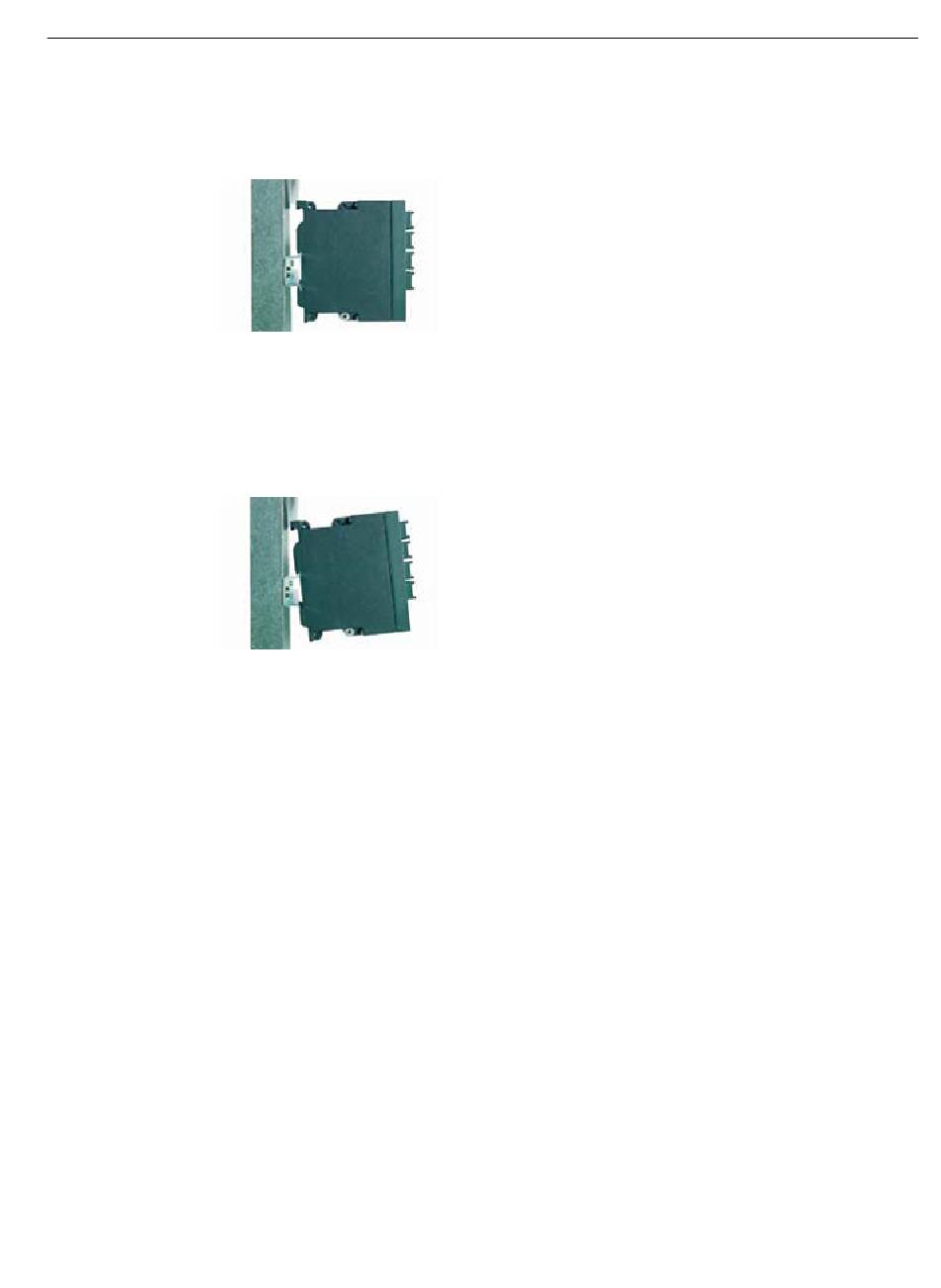

Demontage
Um die SIMIT UNIT von der Hutschiene abzunehmen:
1. Lösen Sie alle angeschlossenen Leitungen von der SIMIT UNIT
2. Entriegeln Sie SIMIT UNIT an der Unterseite mit einem Schraubendreher von der
Hutschiene und heben Sie die SIMIT UNIT unten von der Hutschiene weg.
4.3.2

Profilschienenmontage

Montage auf einer SIMATIC S7-300 Profilschiene
1. Hängen Sie die Gehäuseführung an der Oberseite des Gehäuses der SIMIT UNIT in die
S7-Profilschiene.
2. Verschrauben Sie die SIMIT UNIT an der Unterseite der Profilschiene
3. Montieren Sie die Anschlüsse für die Spannungsversorgung
SIMIT UNIT V1.3
Betriebsanleitung, 06/2018, A5E44876334-AA
