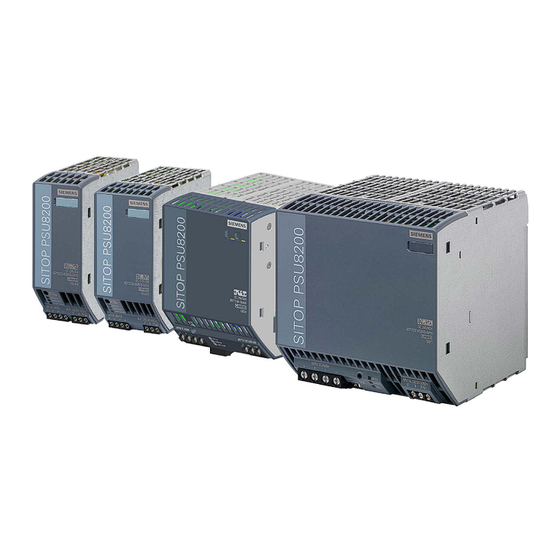

SITOP PSU8200 1ph
Stromversorgung SITOP
SITOP PSU8200 1ph
Gerätehandbuch
SITOP PSU8200 24 V/5 A
6EP3333-8SB00-0AY0
SITOP PSU8200 24 V/10 A
6EP3334-8SB00-0AY0
SITOP PSU8200 24 V/20 A
6EP1336-3BA10
SITOP PSU8200 24 V/40 A
6EP3337-8SB00-0AY0
SITOP PSU8200 Ex 24 V/40 A
6EP3337-8SC00-0AY0
06.2023
A5E52952007-6-00
Übersicht
Sicherheitshinweise
Beschreibung,
Geräteaufbau,
Maßzeichnung
Montage/Demontage
Einbaulage,
Einbauabstände
Installation
Technische Daten
Sicherheit, Zulassungen,
EMV
Umgebungsbedingungen
Applikationen
Umwelt
Service & Support
1
2
3
4
5
6
7
8
9
10
11
Werbung
Verwandte Anleitungen für Siemens SITOP PSU8200 1ph
Inhaltszusammenfassung für Siemens SITOP PSU8200 1ph
- Seite 1 SITOP PSU8200 1ph Übersicht Sicherheitshinweise Beschreibung, Stromversorgung SITOP Geräteaufbau, Maßzeichnung Montage/Demontage SITOP PSU8200 1ph Einbaulage, Einbauabstände Gerätehandbuch Installation Technische Daten Sicherheit, Zulassungen, Umgebungsbedingungen Applikationen Umwelt Service & Support SITOP PSU8200 24 V/5 A 6EP3333-8SB00-0AY0 SITOP PSU8200 24 V/10 A 6EP3334-8SB00-0AY0...
- Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 3 • Umgebungstemperatur -25 ... 70 °C (ab 60 °C Derating) • wählbares Kurzschlussverhalten (Konstantstrom oder speichernde Abschaltung) • weiche Kennlinie für Parallelschaltung wählbar (für gleichmäßige Lastverteilung typgleicher Netzgeräte) • Anzeige des Betriebszustands über 3 LEDs • Meldekontakt "24 V O.K." SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 4 Eingang 1- und 2-phasig AC oder DC, 6EP1336-3BA10 Ausgang DC 24 V/20 A Eingang 1- und 2-phasig AC 120/230 V, 6EP3337-8SB00-0AY0 Ausgang 24 V/40 A Geregelte Stromversorgung SITOP PSU8200 1ph Ex Bestellnummer Eingang 1- und 2-phasig AC 120/230 V, 6EP3337-8SC00-0AY0 Ausgang 24 V/40 A Zubehör Bestellnummer Gerätekennzeichnungsschild 20 mm ×...
- Seite 5 • SITOP PSU8200 1AC 24 V/40 A Artikelnummer: 6EP3337-8SB00-0AY0 Product State: 2 Änderungen zur Vorgängerversion (PS 1): Ex-Zulassungen wurden entfernt • SITOP PSU8200 Ex 1AC 24 V/40 A Artikelnummer: 6EP3337-8SC00-0AY0 Product State: 1 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 6 Übersicht SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 7 Standard-Einbaulage ......................31 Andere Einbaulagen ......................33 4.2.1 6EP3333-8SB00-0AY0 ......................33 4.2.2 6EP3334-8SB00-0AY0 ......................35 4.2.3 6EP1336-3BA10 ......................... 37 4.2.4 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 .............. 39 Installation ............................41 Netzseitiger Anschluss ....................... 41 Ausgangsseitiger Anschluss ....................43 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 8 Parallelschaltung zur Redundanz ..................70 Reihenschaltung zur Spannungserhöhung ................. 71 Schutz vor Überlast im 24 V-Ausgangskreis ................ 73 Schutz vor kurzzeitigen Spannungseinbrüchen ..............74 Schutz vor längeren Netzausfällen ..................74 Umwelt ..............................77 Service & Support ..........................79 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 9 Lagerung, Aufstellung und Montage voraus. Vor Beginn der Installations- oder Instandhaltungsarbeiten ist der Hauptschalter der Anlage auszuschalten und gegen Wiedereinschalten zu sichern. Bei Nichtbeachtung kann das Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 10 EXPLOSIONSRISIKO – DURCH AUSTAUSCH VON KOMPONENTEN KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 BEEINTRÄCHTIGT WERDEN WARNUNG EXPLOSIONSRISIKO – GERÄT NUR ANSCHLIESSEN ODER TRENNEN BEI ABGESCHALTETER VERSORGUNGSSPANNUNG ODER IN NICHTEXPLOSIVER UMGEBUNG WARNUNG DURCH EINFLUSS VON CHEMIKALIEN KANN DIE DICHTHEIT VON RELAIS REDUZIERT WERDEN. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 11 Potenziometer 24 - 28,8 V ④ Meldekontakt (13, 14), Remote-Kontakt (15, 16) ⑤ Kontrollleuchten (24 V O.K., OVERLOAD, SHUT DOWN) ⑥ Wahlschalter A/B ⑦ Hutschienenschieber ⑧ Konvektion ⑨ Freiraum oberhalb/unterhalb Bild 2-1 Aufbau (Beispiel: 6EP3334-8SB00-0AY0) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 12 Potenziometer 24 - 28 V ④ Meldekontakt (13, 14), Remote (15, 16) ⑤ Kontrollleuchten (24 V O.K., OVERLOAD, SHUT DOWN) ⑥ Wahlschalter A/B ⑦ Hutschienenschieber ⑧ Konvektion ⑨ Freiraum oberhalb/unterhalb Bild 2-2 Aufbau 6EP1336-3BA10 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 13 DC-Ausgang ③ Potenziometer 24 - 28 V ④ Meldekontakte (13, 14) ⑤ Kontrollleuchten (24 V O.K., OVERLOAD, SHUT DOWN) ⑥ Wahlschalter ⑦ Hutschienenschieber ⑧ Konvektion ⑨ Freiraum oberhalb/unterhalb Bild 2-3 Aufbau 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 14 ① Netzeingang L1, N(L2), PE je eine Schraubklemme ② Ausgang "+" 2 Schraubklemmen ② Ausgang "–" 2 Schraubklemmen, ab 15 A beide Klemmen verwenden ④ Meldekontakt 13, 14 je eine Schraubklemme ④ Remote-Kontakt 15, 16 je eine Schraubklemme SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 15 ② Ausgang "+" 2 Schraubklemmen ② Ausgang "–" 2 Schraubklemmen ④ Meldekontakt 13, 14 je eine Schraubklemme Endanschlag nicht höher belasten 16 mm bei quadratische Crimpung, sonst 10 mm Bild 2-6 Klemmendaten für 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 16 Die Betätigung des Potenziometers ist nur mittels isoliertem Schraubendreher zulässig. Hinweise zur Potenziometer-Betätigung (Schraubendreher, Drehmoment) siehe Bild 2-5 Klemmendaten für 6EP1336-3BA10 (Seite 15), Bild 2-6 Klemmendaten für 6EP3337-8SB00- 0AY0 und 6EP3337-8SC00-0AY0 (Seite 15), Bild 2-4 Klemmendaten für 6EP3333-8SB00-0AY0 und 6EP3334-8SB00-0AY0 (Seite 14) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 17 LED gelb leuchtet Überlast, Ausgangsspannung < 20 V ± 0,5 V (nur im Betriebsmodus "Konstantstrom") Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) LED rot leuchtet Speichernde Abschaltung bzw. Fern-AUS Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 18 LED gelb (5.2) leuchtet Überlast (U < 20 V ± 0,5 V) Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) LED rot (5.3) leuchtet Speichernde Abschaltung aufgrund Überlast bzw. Fern-AUS Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 19 LED gelb leuchtet Überlast (U < 20 V ± 0,5 V) Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) LED rot leuchtet Speichernde Abschaltung aufgrund Überlast oder bei Übertemperatur Meldekontakt, Kontakt 13 - 14 geöffnet (Ruhestellung) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 20 Beschreibung, Geräteaufbau, Maßzeichnung 2.5 Wahlschalter Wahlschalter Bild 2-11 Wahlschalter SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 21 10 s agiert das Gerät bei Überlast so, als wäre der Schalter auf OFF. Auslieferzustand: A-OFF; B-OFF Hinweis Wahlschalter dürfen nur bei ausgeschaltetem Gerät betätigt werden. Hinweis Bei 6EP1336-3BA10 dürfen nur Geräte mit gleichem Product State parallel geschalten werden. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 22 Fern-Ausschaltung. Hat die Stromversorgung in der Betriebsart "speichernde Abschaltung" infolge einer Überlast speichernd abgeschaltet, so lässt sie sich durch Fern-AUS und wiederum Fern-EIN neu starten. Bild 2-12 Remote-Kontakt für 6EP3333-8SB00-0AY0, 6EP3334-8SB00-0AY0 und 6EP1336-3BA10 (24 V/20 A) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 23 Beschreibung, Geräteaufbau, Maßzeichnung 2.7 Blockdiagramm Blockdiagramm Bild 2-13 Blockdiagramm für 6EP3333-8SB00-0AY0 und 6EP3334-8SB00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 24 Beschreibung, Geräteaufbau, Maßzeichnung 2.7 Blockdiagramm Bild 2-14 Blockdiagramm für 6EP1336-3BA10 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 25 Beschreibung, Geräteaufbau, Maßzeichnung 2.7 Blockdiagramm Bild 2-15 Blockdiagram 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 26 Beschreibung, Geräteaufbau, Maßzeichnung 2.8 Abmessungen und Gewicht Abmessungen und Gewicht Bild 2-16 Maßzeichnung 6EP3333-8SB00-0AY0 Bild 2-17 Maßzeichnung 6EP3334-8SB00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 27 Beschreibung, Geräteaufbau, Maßzeichnung 2.8 Abmessungen und Gewicht Bild 2-18 Maßzeichnung 6EP1336-3BA10 Bild 2-19 Maßzeichnung 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 28 6EP1336-3BA10 6EP3337-8SB00-0AY0 (24 V/20 A) 6EP3337-8SC00-0AY0 (24 V/40 A) Abmessungen (B × H × T) in mm 90 × 125 × 125 145 × 145 × 150 Gewicht ca. 1,2 kg ca. 3 kg SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 29 WARNUNG Gerät in ein Gehäuse oder einen Schaltschrank einbauen Die Stromversorgung SITOP PSU8200 1ph ist ein Einbaugerät. Sie ist in ein Gehäuse oder einen Schaltschrank einzubauen, zu dem nur qualifiziertes Personal Zugang haben darf. Das Gerät ist zur Montage im Schaltschrank auf Normprofilschiene (siehe Kapitel Mechanik (Seite 59)) aufschnappbar.
- Seite 30 Bei Installation des Gerätes in explosionsgefährdeter Umgebung (II 3G Ex ec nC IIC T3 Gc) ist dieses in einen Verteilerkasten mit Schutzart IP54 oder höher einzubauen. Dieser Verteilerkasten muss den Anforderungen der IEC/EN 60079-0/GB3836.1 entsprechen. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 31 Unterhalb und oberhalb des Gerätes soll mindestens ein Freiraum von je 40 bzw. 50 mm eingehalten werden (maximale Kabelkanaltiefe 50 mm). Seitlich ist kein Freiraum erforderlich. Ausgangsstrom in Abhängigkeit von Umgebungstemperatur und Einbauhöhe Bild 4-1 6EP3333-8SB00-0AY0 Standardeinbaulage Bild 4-2 6EP3334-8SB00-0AY0 Standardeinbaulage SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 32 Einbaulage, Einbauabstände 4.1 Standard-Einbaulage Bild 4-3 6EP1336-3BA10 Standardeinbaulage Bild 4-4 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 Standardeinbaulage Bild 4-5 Einbauhöhenderating Details siehe Umgebungsbedingungen (Seite 67) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 33 Belastbarkeit der Geräte gegen Vibration und Schock zu rechnen. Insbesondere bei Montage auf vertikal befestigter Normprofilschiene können zusätzliche Maßnahmen, z. B. gegen Verrutschen des Gerätes auf der Normprofilschiene, erforderlich sein. 4.2.1 6EP3333-8SB00-0AY0 Bild 4-6 Einbaulage (1) Bild 4-7 Einbaulage (2) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 34 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-8 Einbaulage (3) Bild 4-9 Einbaulage (4) Bild 4-10 Einbaulage (5) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 35 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen 4.2.2 6EP3334-8SB00-0AY0 Bild 4-11 Einbaulage (1) Bild 4-12 Einbaulage (2) Bild 4-13 Einbaulage (3) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 36 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-14 Einbaulage (4) Bild 4-15 Einbaulage (5) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 37 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen 4.2.3 6EP1336-3BA10 Bild 4-16 Einbaulage (1) Bild 4-17 Einbaulage (2) Bild 4-18 Einbaulage (3) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 38 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-19 Einbaulage (4) Bild 4-20 Einbaulage (5) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 39 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen 4.2.4 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 Bild 4-21 Einbaulage (1) Bild 4-22 Einbaulage (2) Bild 4-23 Einbaulage (3) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 40 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-24 Einbaulage (4) Bild 4-25 Einbaulage (5) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 41 Bild 5-1 Netzanschluss für 6EP3333-8SB00-0AY0 und 6EP3334-8SB00-0AY0 Die Stromversorgung SITOP PSU8200 1ph (6EP1336-3BA10) ist ausgelegt zum Anschluss an ein 1-phasiges Wechselspannungsnetz oder an 2 Außenleiter von Drehstromnetzen (TN-, TT- oder IT-Netz nach IEC 60364-1) mit Nennspannung AC 120 - 230 V, 50 - 60 Hz oder an DC- Spannung.
- Seite 42 5.1 Netzseitiger Anschluss Bild 5-2 Netzanschluss für 6EP1336-3BA10 Die Stromversorgung SITOP PSU8200 1ph (6EP3337-8SB00-0AY0/6EP3337-8SC00-0AY0) ist ausgelegt zum Anschluss an ein 1-phasiges Wechselspannungsnetz oder an 2 Außenleiter von Drehstromnetzen (TN-, TT- oder IT-Netz nach IEC 60364-1) mit Nennspannung AC 120/230 V, 50 - 60 Hz.
- Seite 43 Installation 5.2 Ausgangsseitiger Anschluss Ausgangsseitiger Anschluss Die Stromversorgung SITOP PSU8200 1ph stellt am Ausgang eine potenzialfreie (= ungeerdete) SELV (ES1)-Ausgangsspannung (Safety Extra Low Voltage (Electrical energy source class 1)) zur Verfügung. Der Ausgang der Stromversorgung ist leerlauf-, überlast- und kurzschlussfest. Im Überlastfall begrenzt die elektronische Strombegrenzung den Ausgangsstrom auf einen Maximalwert (siehe Kapitel Technische Daten (Seite 45)).
- Seite 44 Installation 5.2 Ausgangsseitiger Anschluss SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 45 0,2 A 0,3 A Eingebaute Eingangssicherung Schmelzsicherung T 3,15 A Schmelzsicherung T 6,3 A Absicherung in der Netzzuleitung empfohlen: Leitungsschutzschalter empfohlen: Leitungsschutzschalter (IEC 898) Charakteristik C, 6 A Charakteristik C, 10 A SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 46 Leistungsschalter für USA gemäß Leistungsschalter für USA gemäß UL489, DIVQ: 3RV2711-1HD10 (120 V) UL489, DIVQ: 3RV2421-4BA10 (120 V) bzw. 3RV2711-1ED10 (230 V) bzw. 3RV2411-1JA10 (230 V) Leistungsaufnahme (Wirkleistung) bei 511 W 1055 W Volllast SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 47 Technische Daten 6.1 Eingang Bild 6-1 Netzausfallüberbrückung Bild 6-2 Ausgangsderating für P a max SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 48 Kennlinie umschaltbare Kennlinie • Anmerkung Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück Ausgangskennlinie siehe Bild 6-8 Ausgangskennlinie siehe Bild 6-6 Ausgangskennlinie 6EP3337-8SB00-0AY0 und 6EP3337- 6EP3334-8SB00-0AY0 Einzelbetrieb 8SC00-0AY0 Einzelbetrieb (Seite 51) (Seite 51) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 49 Parallelschaltbarkeit zur Leistungs- erhöhung umschaltbare Kennlinie, nur Geräte mit umschaltbare Kennlinie • Anmerkung gleichem Product State parallel schalten Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück Ausgangskennlinie siehe Ausgang (Seite 48) siehe Ausgang (Seite 48) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 50 Technische Daten 6.2 Ausgang Bild 6-3 Anlaufverzögerung/Spannungsanstieg Bild 6-4 Ausgangsderating für 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 Bild 6-5 Ausgangskennlinie 6EP3333-8SB00-0AY0 Einzelbetrieb SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 51 Ausgangskennlinie 6EP3334-8SB00-0AY0 Einzelbetrieb Bild 6-7 Ausgangskennlinie 6EP1336-3BA10 Einzelbetrieb Bild 6-8 Ausgangskennlinie 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 Einzelbetrieb Das Gerät liefert bis zum Erreichen der Strombegrenzung eine konstante Ausgangsspannung. Bei Überlast wird der Ausgangsstrom begrenzt und die Ausgangsspannung abgesenkt. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 52 Technische Daten 6.2 Ausgang Wahlschalter A ein (Parallelbetrieb): Die Ausgangsspannung sinkt mit zunehmendem Ausgangsstrom. Bild 6-9 Ausgangskennlinie 6EP3333-8SB00-0AY0 Parallelbetrieb Bild 6-10 Ausgangskennlinie 6EP3334-8SB00-0AY0 Parallelbetrieb Bild 6-11 Ausgangskennlinie 6EP1336-3BA10 Parallelbetrieb SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 53 6EP1336-3BA10 erfolgt das Rücksetzen durch Netzversorgung AUS für mindestens 5 s oder Fern-AUS und EIN am Remote-Kontakt. Beim 6EP3337-8SB00-0AY0 und 6EP3337-8SC00- 0AY0 erfolgt das Rücksetzen durch Netzversorgung AUS und EIN nach Erlöschen der roten LED. Bild 6-13 Ausgangskennlinie 6EP3333-8SB00-0AY0 Speichernde Abschaltung SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 54 Technische Daten 6.2 Ausgang Bild 6-14 Ausgangskennlinie 6EP3334-8SB00-0AY0 Speichernde Abschaltung Bild 6-15 Ausgangskennlinie 6EP1336-3BA10 Speichernd Ab-Betrieb Bild 6-16 Ausgangskennlinie 6EP3337-8SB00-0AY0 und 6EP3337-8SC00-0AY0 Speichernde Abschaltung SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 55 92 % a nenn a nenn Verlustleistung bei U , ca. 31 W 82 W a nenn a nenn Leerlauf-Verlustleistung, ca. 3,3 W Verlustleistung im Zustand 2,5 W "speichernd abgeschaltet" Bild 6-17 Wirkungsgrad 6EP3333-8SB00-0AY0 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 56 Technische Daten 6.3 Wirkungsgrad Bild 6-18 Wirkungsgrad 6EP3334-8SB00-0AY0 Bild 6-19 Wirkungsgrad 6EP1336-3BA10 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 57 : 10/90/10 %), U ± typ. Ausregelzeit 250 µs 250 µs 1 ms 1 ms Lastsprung 10 auf 90 %, typ. Ausregelzeit 500 μs 500 μs 1 ms 1 ms Lastsprung 90 auf 10 %, typ. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 58 Mean Time Between Failures SN29500: > 1200000 h bei SN29500: > 583500 h bei SN29500: > 800000 h bei 40 °C, 40 °C, 40 °C, Nennlast, 24 h Betrieb Nennlast, 24 h Betrieb Nennlast, 24 h Betrieb SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 59 Art der Befestigung: Wand- nein nein montage Art der Befestigung: Hutschienenmontage Art der Befestigung: S7-300- nein nein Profilschienenmontage Montage auf Normprofilschiene TH35 × 7,5/15 auf Normprofilschiene TH35 × 7,5/15 (EN 60715) aufschnappbar (EN 60715) aufschnappbar SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 60 Zubehör 6EP3333-8SB00-0AY0 (24 V/5 A) 6EP3334-8SB00-0AY0 (24 V/10 A) 6EP1336-3BA10 (24 V/20 A) 6EP3337-8SB00-0AY0 (24 V/40 A) 6EP3337-8SC00-0AY0 (24 V/40 A) elektrisches Zubehör Puffermodul, Redundanzmodul mechanisches Zubehör Gerätekennzeichnungsschild 20mm × 7 mm, Ti-Grey 3RT2900-1SB20 SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 61 Technische Daten 6.9 Maßzeichnung Maßzeichnung siehe Kapitel Abmessungen und Gewicht (Seite 26) CAD-Daten zum Herunterladen im Internet: 6EP3333-8SB00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_00963) 6EP3334-8SB00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_00966) 6EP1336-3BA10 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_00385) 6EP3337-8SB00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_01213) 6EP3337-8SC00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_01904) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 62 Technische Daten 6.9 Maßzeichnung SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 63 3BA10 (Seite 64) 8SB00-0AY0 und 6EP3337- 8SB00-0AY0 (Seite 64) 8SC00-0AY0 (Seite 64) Prüfspannung Bild 7-1 Diagramm Prüfspannung Der Typtest und der Fertigungstest können nur vom Hersteller durchgeführt werden, der Feldtest kann auch vom Anwender durchgeführt werden. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 64 4000 V DC 2500 V DC Fertigungstest 3300 V DC 2560 V DC 850 V DC (Stückprüfung) Feldtest 3300 V DC 2560 V DC 850 V DC Anmerkung: Auslösestrom bei Messung DC: max. 10 mA SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 65 II 3G Ex ec nC IIC T3 Gc (2023322303005006) UKCA HazLoc-Zulassung II 3G Ex ec nC IIC T3 Gc (EPS 21 UKEX 1 294 X) SEMI F47 Schiffbauapprobation DNV, ABS UKCA-Kennzeichnung RCM-Zulassung EAC-Zulassung SONCAP-Zertifikat BIS-Zertifikat SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 66 EN 61000-4-11 100 % für 5000 ms Störaussendung (Emission) EN 55022 Klasse B Netzoberwellenbegrenzung EN 61000-3-2 Klasse A Fachgrundnormen EN 61000-6-2 Störfestigkeit für Industriebereich EN 61000-6-3 Störaussendung für Störaussendung für Wohnbereich Wohnbereich (ohne IEC 61000-3-2) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 67 Reduktion der Umgebungstemperatur um 5 K/1000 m siehe Bild 4-5 Einbauhöhenderating (Seite 32) • Überspannungskategorie: II bis 2000 m (EN 61204-7) I von 2000 m bis 6000 m (EN 61204-7) Lagerung: • 1080 - 660 hPa (-1000 - 3500 m) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 68 Umgebungsbedingungen SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 69 Klemmen verbunden und dann im Leerlauf die Spannungsdifferenz zwischen den noch nicht verbundenen "+"-Klemmen gemessen werden. Diese Spannungsdifferenz sollte 50 mV nicht überschreiten. • Wahlschalter "A" (siehe Bild 2-11 Wahlschalter (Seite 20) ) auf "Parallelbetrieb" umschalten. Bild 9-1 Parallelschaltung SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 70 Stromversorgungen der Gesamtstrombedarf von den verbleibenden n Stromversorgungen gedeckt werden kann. Hinweis Für eine hohe Versorgungssicherheit ist es empfehlenswert, die redundant geschalteten Stromversorgungen netzseitig getrennt abzusichern und wenn möglich an verschiedene Versorgungsnetze anzuschließen. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 71 SITOP gleichen Typs in Reihe geschaltet werden. Je nach Erdungspunkt der sekundären Ausgangsspannung können Spannungen von +48 V, ±24 V oder -48 V realisiert werden. Hinweis Weitere Details siehe Katalog KT 10.1 Kapitel 15 Technische Informationen und Projektierung (siehe (https://support.industry.siemens.com/cs/ww/de/view/109745655)). SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 72 Darstellung der ES-Grenzwerte für Spannung und Strom Um in allen Betriebszuständen einen sicheren Betrieb der Stromversorgungen zu gewährleisten wird für Reihenschaltung die nachfolgende Verdrahtung mit Verwendung zweier Redundanzmodule SITOP RED1200 empfohlen. Bild 9-5 Reihenschaltung SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 73 SIMATIC S7-1200/1500/300/400 für STEP 7 Classic und TIA Portal kostenfrei zur Verfügung. Weitere Informationen finden Sie unter: Handbuch SITOP Selektivitätsmodule (https://support.industry.siemens.com/cs/ww/de/view/108989004) Bild 9-6 Elektronische Absicherung von 24 V-Verbrauchern mit dem Selektivitätsmodul SITOP PSE200U SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 74 Verfügung. Mit wartungsfreien DC-USV-Modulen SITOP UPS500 auf Kondensatorbasis (Bild 9-8 24 V- Pufferung zum Speichern von Prozessdaten und zum geordneten Herunterfahren von PCs (Seite 75)) können Netzausfälle bis in den Minutenbereich überbrückt werden. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 75 Batteriemanagement via Energy Storage Link erkennt automatisch die Energiespeicher, sorgt für optimales temperaturgeführtes Laden und fortlaufende Überwachung. Mit ihren digitalen Ein-/Ausgängen sowie optional mit USB-Schnittstelle oder Ethernet/PROFINET-Ports lässt sich die UPS1600 flexibel in unterschiedlichste Automatisierungsanwendungen einbinden. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 76 PC-Software SITOP Manager, oder für Geräte mit älterem Softwarestand mit der PC-Software SITOP UPS Manager (Kompatibilitätsliste siehe Handbuch DC-USV SITOP UPS1600/BAT1600/UPS1100 (https://support.industry.siemens.com/cs/ww/de/view/84977415)). Sie ermöglicht die freie Auswahl von Reaktionen des PC auf die Betriebszustände der DC-USV und bietet umfangreiche Diagnosemöglichkeiten.
- Seite 77 Die Geräte sind RoHS konform. Es werden grundsätzlich nur LABS-konforme (nicht-lackbenetzungsstörende) Substanzen verwendet. Entsorgungsrichtlinien Verpackung und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Das Produkt selbst darf nicht über den Hausmüll entsorgt werden. SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 78 Umwelt SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
- Seite 79 Auf der Support Hauptseite finden sie viele nützliche Informationen über Serviceangebote, Unterlagen, Downloads, u.v.m.: Industry Online Support (https://support.industry.siemens.com) Technische Unterstützung Sie erreichen den Technical Support über folgende Kommunikationswege: • Internet: Web-Formular für Support Request (http://www.siemens.com/SupportRequest) • Smartphone: Siemens Industry Online Support App (https://new.siemens.com/global/de/produkte/software/mobile-apps/industry-online- support.html) Technische Dokumentationen im Internet Betriebsanleitungen sowie Handbücher zu SITOP finden Sie im Internet:...
- Seite 80 Industry Mall (http://www.siemens.com/industrymall/de) Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: • Internet (http://www.automation.siemens.com/partner) • Industry Mall (http://www.siemens.com/industrymall/de) SITOP PSU8200 1ph Gerätehandbuch, 06.2023, A5E52952007-6-00...
