Anschließen
5.5 Anschließen der Funktionserde

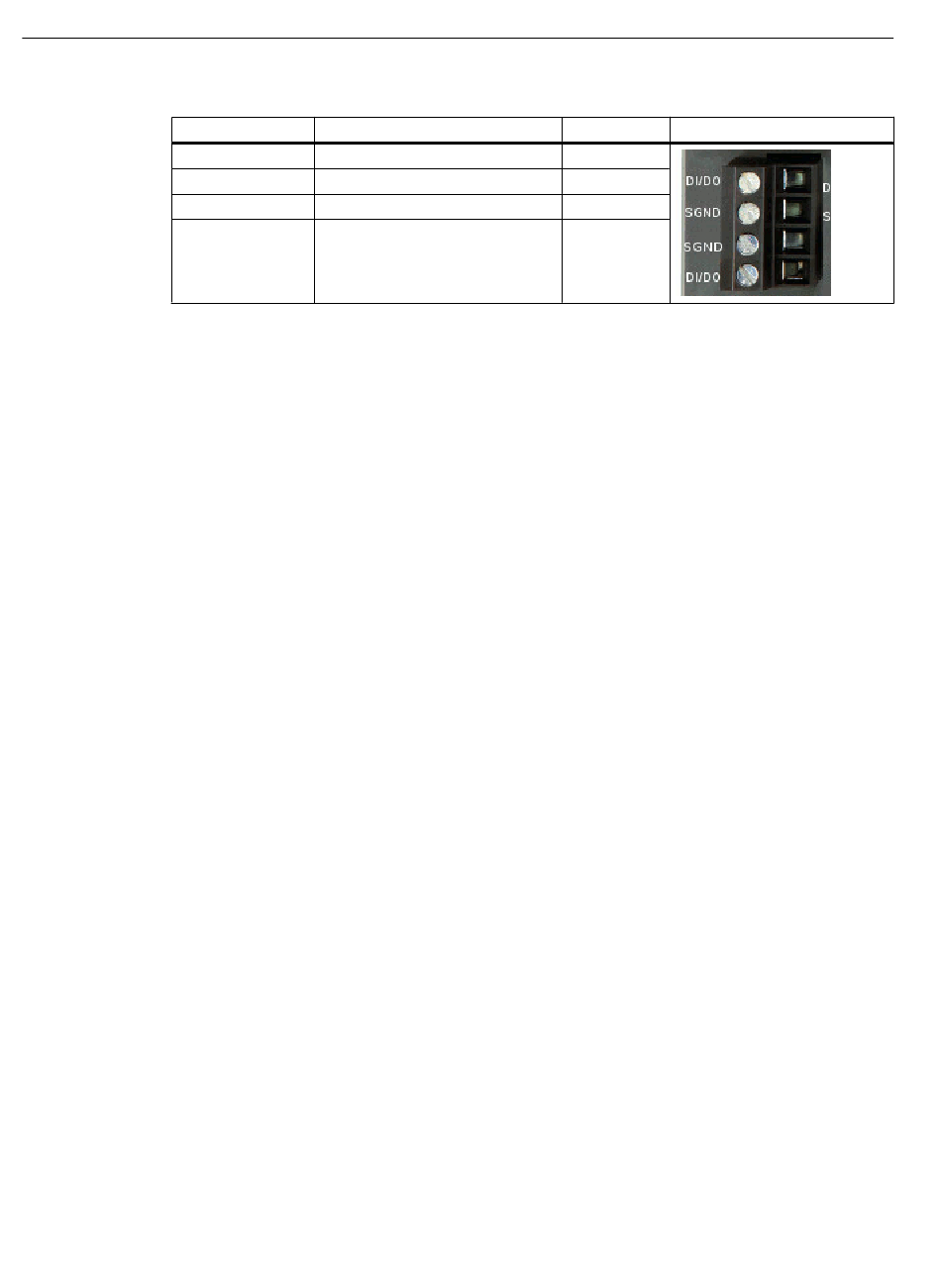

Pinnummer
DI/DO
SGND
SGND
DI/DO
5.5
Anschließen der Funktionserde
Hutschienenmontage
Die Erdung erfolgt über die Hutschiene
S7-Profilschiene
Die Erdung erfolgt über die Geräterückseite und die Halteschraube
Wandmontage
Die Erdung erfolgt über die lackfreie Bohrung.
Beachten Sie bitte, dass die SIMIT UNIT über eine Befestigungsschraube möglichst
niederohmig geerdet werden müssen.
Wird eine SIMIT UNIT auf einem nichtleitenden Untergrund montiert, muss ein Erdungskabel
montiert werden. Dass Erdungskabel ist nicht im Lieferumfang enthalten. Verbinden Sie die
Lackfreie Fläche der SIMIT UNIT über das Erdungskabel mit dem nächstgelegenen
Erdungspunkt.
24
Belegung (DC24V)
Ein/Ausgang 24 V oben
Masse zu Ein/Ausgang oben
Ein/Ausgang 24 V unten
Masse zu Ein/Ausgang unten
Beschriftung
Betriebsanleitung, 06/2018, A5E44876334-AA
SIMIT UNIT V1.3
