3.4 Ethernet Netzwerk Anschlüsse P1 und P2 sowie N1 und N2
3.3.2
SIMIT UNIT PB
Anschlussmöglichkeiten

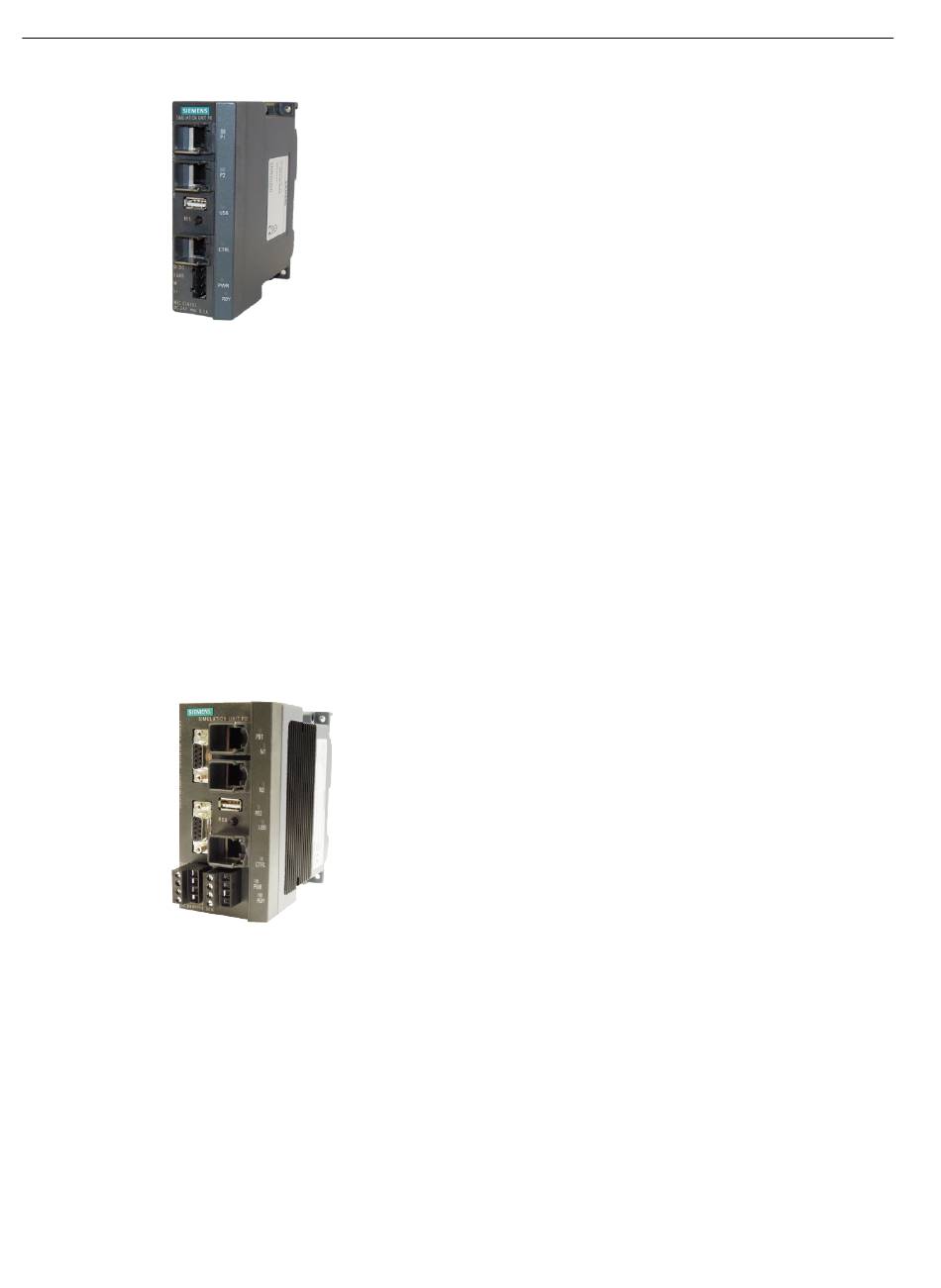

Die SIMIT UNIT PB Profibus verfügt über 3 Ethernet Ports
3 elektrische Ethernet RJ45-Buchsen (mit Haltekragen) zum Anschluss von Endgeräten oder
weiteren Netzsegmenten.
1 USB Master Anschluss
1 Klemmenblock 4-polig zum Anschluss der Versorgungsspannung und einem Digital Ein/
Ausgang
1 Klemmenblock 4-polig zum Anschluss von zwei digitalen Ein/Ausgängen
2 SUB D-Buchsen 9-polig, zum Anschluss von maximal 2 Profibus-Strängen.
3.4
Ethernet Netzwerk Anschlüsse P1 und P2 sowie N1 und N2
SIMIT UNIT PN, Anschlüsse P1 und P2:
Bei der SIMIT UNIT PN werden diese beiden Ports P1 und P2 zum Anschluss des Feldbusses
Profinet genutzt. Es wird die Geschwindigkeiten 100 MBit/s unterstützt.
P2 wird in der Variante SIMIT UNIT PN128 nicht genutzt
P2 wird in der Variante SIMIT UNIT PN256 für die Redundanz genutzt
SIMIT UNIT PB, Anschlüsse N1 und N2: ohne Funktion
