3.9 Digital I/O bei SIMIT UNIT PN
3.8.1
Position der Micro-SD-Speicherkarte
Die Micro-SD-Speicherkarte ist nur für spezielle Debug- und Update-Funktionen.
Die Micro-SD-Speicherkarte darf nicht vom Anwender entfernt oder eingesetzt werden.
Bei der SIMIT UNIT (Alle) mit Kompaktgehäuse befindet die Micro-SD-Speicherkarte unter
einer Verschluss-Schraube auf der Rückseite des Geräts. Verwenden Sie für die Demontage
der Verschluss-Schraube eine Münze oder einen breiten Schraubendreher.
3.9
Digital I/O bei SIMIT UNIT PN

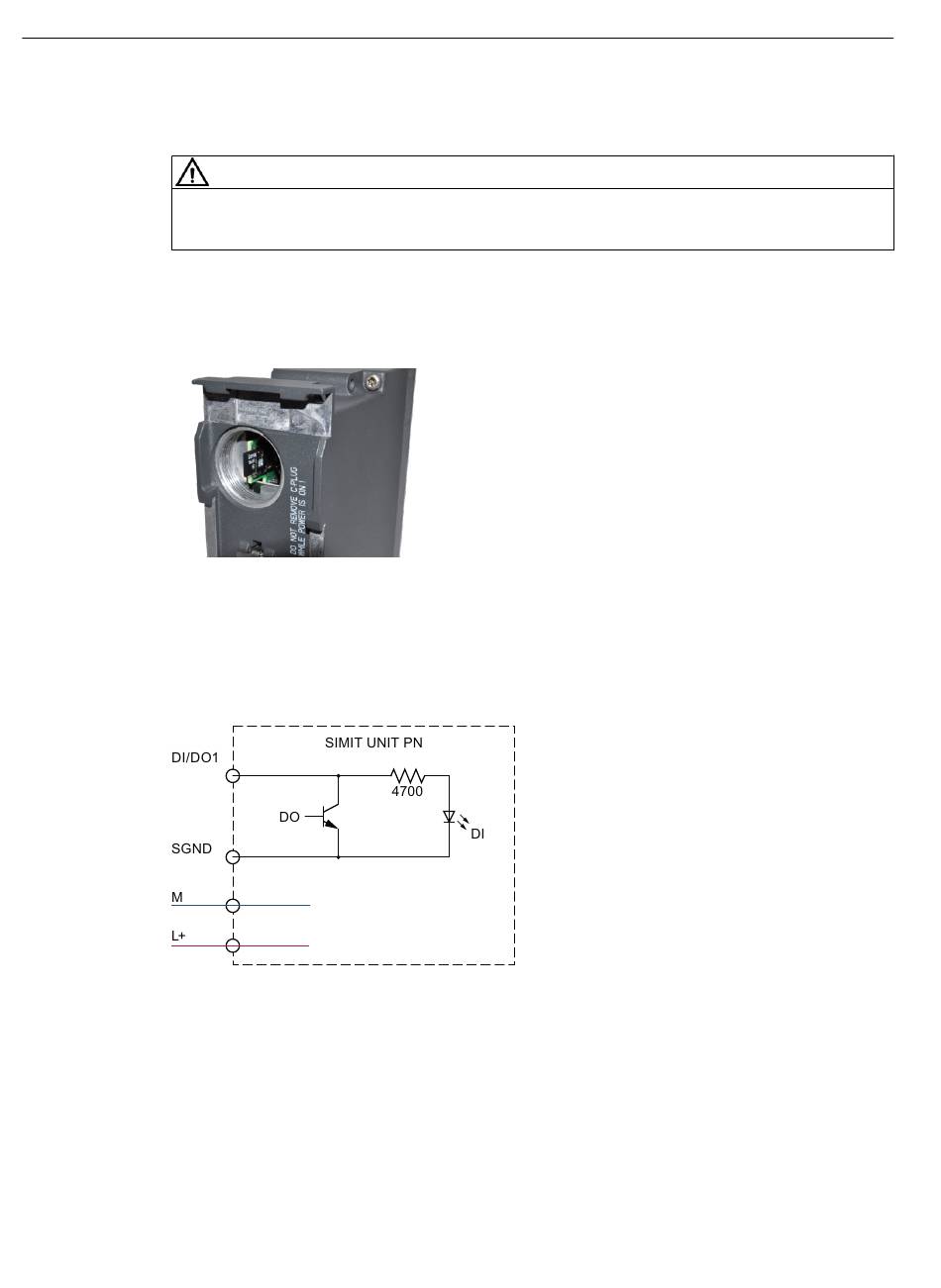

Die Baugruppe hat 1 Anschluss, der als digitaler Eingang und als Ausgang genutzt werden
kann.
DI/DO: digitaler Eingang oder digitaler Ausgang
SGND: Signal Masse
Eingang:
log. 0: keine Beschaltung oder 0 V
log. 1: 24 V, max. 50 mA
Ausgang:
Der Ausgang kann max. 100 mA treiben.
14
VORSICHT
Betriebsanleitung, 06/2018, A5E44876334-AA
SIMIT UNIT V1.3
