log. 0: interner 10 kOhm Widerstand gegen Masse
log. 1: Ausgang wird über Phototransistor auf Masse gezogen
3.10

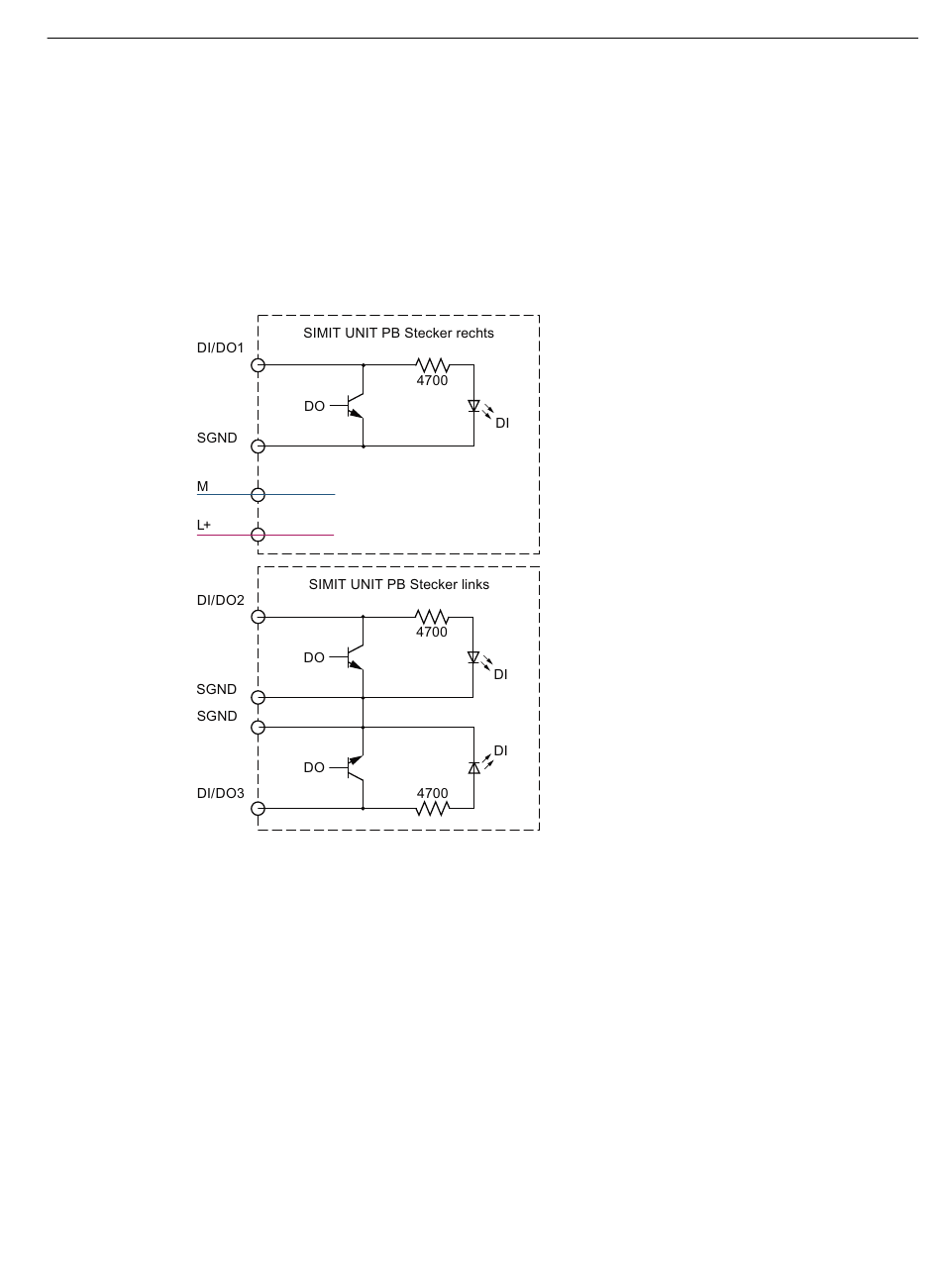

Digital I/O bei SIMIT UNIT PB

Die Baugruppe hat 3 Anschlüsse, die als digitaler Eingang und als Ausgang genutzt werden
können.
DI/DO: digitaler Eingang oder digitaler Ausgang
SGND: Signal Masse
Eingang:
log. 0: keine Beschaltung oder 0 V
log. 1: 24 V, max. 50 mA
Ausgang:
Der Ausgang kann max. 100 mA treiben.
log. 0: interner 10 kOhm Widerstand gegen Masse
log. 1: Ausgang wird über Phototransistor auf Masse gezogen
SIMIT UNIT V1.3
Betriebsanleitung, 06/2018, A5E44876334-AA
Beschreibung
3.10 Digital I/O bei SIMIT UNIT PB
15
