Bestücken von DIMM-Steckplätzen
Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die
Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und
XMM3 sind dem Speicherkanal A und die Steckplätze XMM2 und XMM4 dem Speicherkanal B
zugeordnet.

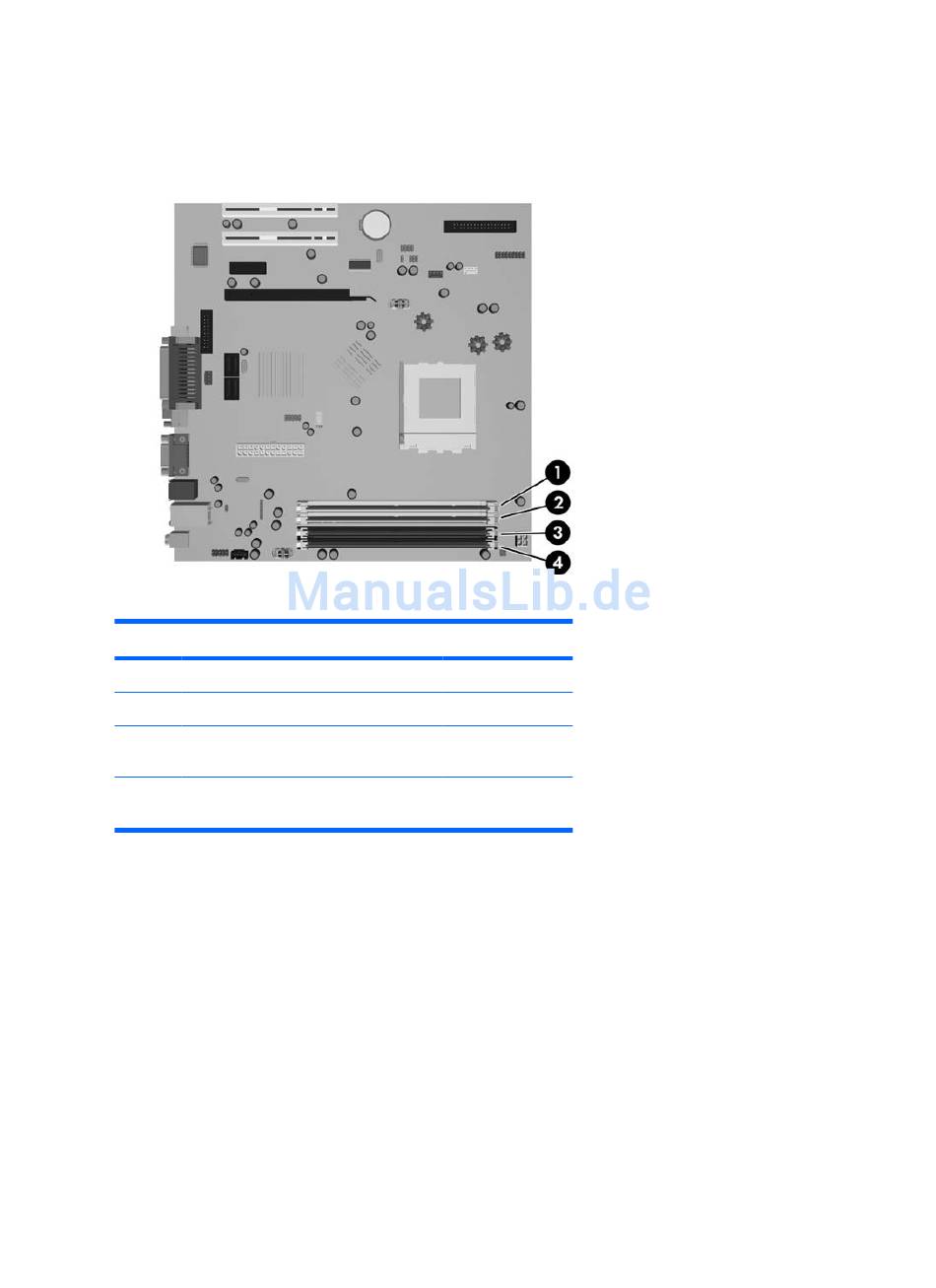

Abbildung 2-5
Nr.
Beschreibung
1
DIMM-Steckplatz XMM1, Kanal A
2
DIMM-Steckplatz XMM2, Kanal B
3
DIMM-Steckplatz XMM3, Kanal A
(zuerst verwenden)
4
DIMM-Steckplatz XMM4, Kanal B (nach
Kanal A verwenden)
DEWW
Position der DIMM-Steckplätze
Farbe Steckplatz
Weiß
Weiß
Schwarz
Schwarz
Einsetzen von zusätzlichem Speicher
