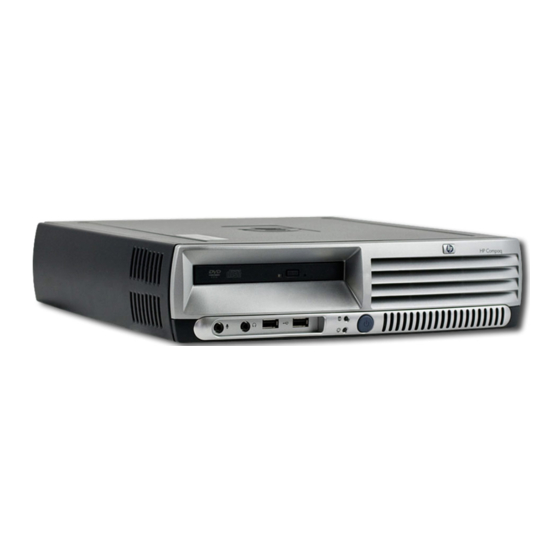

- Seite 1 Hardware-Referenzhandbuch HP Compaq Business Desktops DC7100 Small Form Factor-Modell Dokument-Teilenummer: 359656-041 Mai 2004 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells.
- Seite 2 Lebensgefahr bei Nichtbefolgen der Anleitungen hin. Ä ACHTUNG: Kennzeichnet eine Anweisung, deren Nichtbeachtung zur Beschädigung von Komponenten oder zum Verlust von Daten führen kann. Hardware-Referenzhandbuch HP Compaq Business Desktops DC7100 Small Form Factor-Modell Erste Ausgabe (Mai 2004) Dokument-Teilenummer: 359656-041...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Produktmerkmale Merkmale der Standardkonfiguration ........1–1 Komponenten auf der Vorderseite . - Seite 4 Inhalt Verwenden der MultiBay Option ........2–36 „Hot-Plugging“...
-
Seite 5: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale der HP Compaq Small Form Factor Computer sind von Modell zu Modell unterschiedlich. Sie erhalten eine vollständige Auflistung der auf Ihrem Computer installierten Hard- und Software, wenn Sie Diagnostics für Windows ausführen. Anleitungen zur Verwendung dieses Dienstprogramms finden Sie im Fehlerbeseitigungs- Handbuch auf der Documentation CD. -
Seite 6: Komponenten Auf Der Vorderseite
Produktmerkmale Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Komponenten auf der Vorderseite LED-Anzeige für das Diskettenlaufwerk Mikrofonbuchse Diskettenlaufwerk Kopfhöreranschluss LED-Anzeige für das optische Laufwerk USB (Universal Serial Bus)-Anschlüsse (2) Diskettenauswurftaste LED-Anzeige für die Festplatte Optisches Laufwerk (CD-ROM-, Betriebs-LED CD-R/RW-, DVD-ROM-, DVD+R/RW-... -
Seite 7: Komponenten Auf Der Rückseite
Produktmerkmale Komponenten auf der Rückseite Komponenten auf der Rückseite Netzbuchse l Paralleler Anschluss PS/2-Mausanschluss c Monitoranschluss PS/2-Tastaturanschluss h Kopfhöreranschluss/Audio-Ausgang USB (Universal Serial Bus) Audio-Eingang Serieller Anschluss Mikrofonbuchse 6 n RJ-45-Netzwerkanschluss ✎ Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Der Monitoranschluss auf der Systemplatine ist inaktiv, wenn eine PCI-Express-Grafikkarte im Computer eingesetzt ist. -
Seite 8: Tastatur
Produktmerkmale Tastatur Komponenten der Tastatur 1 Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit von den verwendeten Software-Anwendungen. 2 Editiertasten Dazu gehören folgende Tasten: Einfg, Pos 1, Bild auf, Entf, Ende und Bild ab. 3 Status-LEDs Zeigen den Status der Computer- und Tastatureinstellungen an (Num, Feststelltaste und Rollen). -
Seite 9: Windows Logo-Taste
Produktmerkmale Windows Logo-Taste Sie verwenden die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Informationen zur Position der Windows Logo-Taste finden Sie im Abschnitt „Tastatur“. Funktionen der Windows Logo-Taste Windows Logo-Taste Zeigt das Menü Start an bzw. blendet es aus. Windows Logo-Taste + d Zeigt den Desktop an. -
Seite 10: Besondere Mausfunktionen
Produktmerkmale Besondere Mausfunktionen Die meisten Software-Anwendungen unterstützen die Verwendung einer Maus. Die den Maustasten zugewiesenen Funktionen sind von den verwendeten Software-Anwendungen abhängig. Seriennummer Jeder Computer ist durch eine eindeutige Seriennummer und eine Produkt-ID gekennzeichnet. Die Seriennummer 1 befindet sich auf der linken Seite des Computers, die Produkt-ID 2 auf der oberen Abdeckung. -
Seite 11: Hardware-Aktualisierung
Hardware-Aktualisierung Wartungsfunktionen Der Computer ist mit Funktionen ausgestattet, die das Aktualisieren und Warten erleichtern. Für die meisten in diesem Kapitel beschriebenen Installationsverfahren wird kein Werkzeug benötigt. Warnhinweise und Vorsichtsmaßnahmen Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem Handbuch, bevor Sie mit Aktualisierungsarbeiten beginnen. -
Seite 12: Verwenden Des Small Form Factor Computers Als Minitower-System
Hardware-Aktualisierung Verwenden des Small Form Factor Computers als Minitower-System Der Small Form Factor Computer kann als Minitower- oder als Desktop-System verwendet werden. Um den Computer als Minitower-System zu verwenden, stellen Sie ihn mit der rechten Seite nach unten auf (siehe die Abbildung unten). ✎... -
Seite 13: Deaktivieren Des Smart Cover Lock
Hardware-Aktualisierung Deaktivieren des Smart Cover Lock ✎ Das Smart Cover Lock ist eine optionale Funktion, über die nur bestimmte Modelle verfügen. Das Smart Cover Lock wird über die Software bzw. über das Setup-Kennwort gesteuert. Diese Sicherheitsfunktion verhindert den unbefugten Zugriff auf die inneren Komponenten des Computers. Das Smart Cover Lock ist standardmäßig deaktiviert. - Seite 14 Hardware-Aktualisierung So öffnen Sie den Computer bei aktiviertem Smart Cover Lock: 1. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. 2. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. 3.
-
Seite 15: Abnehmen Der Gehäuseabdeckung
Hardware-Aktualisierung Abnehmen der Gehäuseabdeckung So nehmen Sie die Gehäuseabdeckung ab: 1. Wenn das Smart Cover Lock aktiviert ist, starten Sie den Computer neu, und rufen Sie Computer Setup auf, um die Sperre zu deaktivieren. 2. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. -
Seite 16: Wiederanbringen Der Gehäuseabdeckung
Hardware-Aktualisierung Wiederanbringen der Gehäuseabdeckung Zum Wiederanbringen der Gehäuseabdeckung richten Sie die Nasen der Abdeckung an den Schlitzen im Gehäuse aus, und schieben Sie dann die Abdeckung nach vorne, bis sie einrastet und fest sitzt. Wiederanbringen der Gehäuseabdeckung Installieren von zusätzlichem Speicher Der Computer ist mit DDR-SDRAM-Speicher ausgestattet (Double Data Rate-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate). -
Seite 17: Ddr-Sdram-Dimms
Hardware-Aktualisierung DDR-SDRAM-DIMMs Wenn der Computer DDR-SDRAM DIMMs unterstützt, müssen die DIMMs für einen einwandfreien Systembetrieb folgende Eigenschaften aufweisen: ■ 184-Pin-Industriestandard ■ Ungepuffert, mit PC2700 333 MHz bzw. PC3200 400 MHz kompatibel ■ 2,5-V-DDR-SDRAM-DIMMs Die DDR-SDRAM-DIMMs müssen außerdem: ■ Eine CAS-Latenz von 2,5 oder 3 unterstützen (CL = 2,5 oder CL = 3) ■... -
Seite 18: Bestücken Von Dimm-Steckplätzen
Hardware-Aktualisierung ✎ Das System startet nicht, wenn nicht unterstützte DIMMs installiert werden. Informationen zur Bestimmung der Prozessorbusgeschwindigkeit eines Computers finden Sie im Computer Setup (F10) Utility Handbuch auf der Documentation CD. Bestücken von DIMM-Steckplätzen Je nach Installation der DIMMs arbeitet das System automatisch im Single Channel Mode, im Dual Channel Asymmetric Mode oder einem leistungsstärkeren Dual Channel Interleaved Mode. - Seite 19 Hardware-Aktualisierung Auf der Systemplatine befinden sich vier DIMM-Steckplätze, also zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und XMM2 gehören zu Kanal A, die Steckplätze XMM3 und XMM4 zu Kanal B. Position der DIMM-Steckplätze Beschreibung Farbe...
-
Seite 20: Installieren Von Ddr-Sdram-Dimms
Hardware-Aktualisierung Installieren von DDR-SDRAM-DIMMs Ä ACHTUNG: Die Kontakte der Speichermodul-Steckplätze sind aus Gold. Wenn Sie den Speicher aufrüsten, müssen Sie darauf achten, dass Sie ebenfalls Speichermodule mit Metallkontakten aus Gold verwenden, um Korrosion und/oder Oxidation zu verhindern, die beim Kontakt von nicht kompatiblen Metallen auftreten können. - Seite 21 Hardware-Aktualisierung 6. Öffnen Sie beide Halterungen des Speichermodulsteckplatzes 1, und setzen Sie dann das Speichermodul in den Steckplatz ein 2. Einsetzen eines DIMMs ✎ Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei auf die Nase am Speichermodulsteckplatz ausgerichtet sein.
-
Seite 22: Installieren Einer Erweiterungskarte
Hardware-Aktualisierung Installieren einer Erweiterungskarte Der Computer verfügt über zwei standardmäßige PCI-Erweiterungssteckplätze, in die eine Erweiterungskarte mit einer maximalen Länge von 17,46 cm eingesetzt werden kann. Der Computer verfügt außerdem über einen PCI-Express-x1- und einen PCI-Express-x16-Steckplatz. ✎ Die PCI- und PCI-Express-Steckplätze unterstützen nur Low Profile-Karten, wenn keine optionale Riser-Karte installiert ist. - Seite 23 Hardware-Aktualisierung ✎ In den PCI-Express-x16-Erweiterungssteckplatz kann eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte eingesetzt werden. So installieren Sie eine Erweiterungskarte: 1. Wenn das Smart Cover Lock aktiviert ist, starten Sie den Computer neu, und rufen Sie Computer Setup auf, um die Sperre zu deaktivieren.
- Seite 24 Hardware-Aktualisierung 6. Öffnen Sie die Verriegelung der PCI-Steckplatzabdeckungen, indem Sie den grünen Riegel nach oben drücken und die Verriegelung lösen 1. 7. Schieben Sie die Steckplatzabdeckung nach oben, und nehmen Sie sie heraus 2. Entfernen der Abdeckung eines Erweiterungssteckplatzes 2–14 www.hp.com Hardware-Referenzhandbuch...
- Seite 25 Hardware-Aktualisierung 8. Installieren Sie die Erweiterungskarte, indem Sie die Karte unter die Verriegelung der Steckplatzabdeckung schieben und sie dann in den Steckplatz auf der Systemplatine hineindrücken. ✎ Achten Sie darauf, dass bei der Installation einer Erweiterungskarte keine anderen Komponenten beschädigt werden. Einsetzen einer Erweiterungskarte 9.
-
Seite 26: Entfernen Einer Pci-Express-Erweiterungskarte
Hardware-Aktualisierung Entfernen einer PCI-Express-Erweiterungskarte So entfernen Sie eine PCI-Express-Erweiterungskarte: 1. Wenn das Smart Cover Lock aktiviert ist, starten Sie den Computer neu, und rufen Sie Computer Setup auf, um die Sperre zu deaktivieren. 2. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. -
Seite 27: Installieren Von Zusätzlichen Laufwerken
Hardware-Aktualisierung 7. Bewahren Sie die Karte in einer Antistatikverpackung auf. 8. Wenn Sie keine neue Erweiterungskarte installieren, bringen Sie eine Abdeckung an, um den offenen Erweiterungssteckplatz abzudecken. 9. Schließen Sie die Verriegelung der Steckplatzabdeckung wieder, um die Erweiterungskarten und die Abdeckungen der Erweiterungssteckplätze zu sichern. - Seite 28 Hardware-Aktualisierung Ä ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: ■ Wenn Sie eine Festplatte ein- oder ausbauen, fahren Sie das Betriebssystem normal herunter, und schalten Sie den Computer aus. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, darf die Festplatte nicht ausgebaut werden.
-
Seite 29: Position Der Laufwerke
Hardware-Aktualisierung Position der Laufwerke Position der Laufwerke 1 3,5-Zoll-Standardlaufwerksschacht für ein Festplattenlaufwerk 2 5,25-Zoll-Laufwerksschacht für optionale Laufwerke 3 3,5-Zoll-Laufwerksschacht (1,44-MB-Diskettenlaufwerk abgebildet)* *Wenn im Computer ein 1,44-MB-Diskettenlaufwerk eingebaut ist, wird er mit einer Diskettenlaufwerksblende (Teilenummer 360189-001) geliefert, wie in der Abbildung dargestellt. Wenn der Computer einen leeren 3,5-Zoll-Laufwerksschacht enthält, ist statt dessen eine Laufwerksblende (Teilenummer 358797-001) installiert. -
Seite 30: Herausnehmen Eines Optischen Laufwerks
Hardware-Aktualisierung Herausnehmen eines optischen Laufwerks Ä ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. ✎ Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/RW-Laufwerk bzw. um ein CD-RW-/DVD-Combo-Laufwerk. So bauen Sie ein optisches Laufwerk aus: 1. - Seite 31 Hardware-Aktualisierung 5. Drücken Sie auf den grünen Riegel neben den Laufwerken auf der Vorderseite des Gehäuses 1. Dadurch wird das Laufwerksgehäuse entriegelt. 6. Ziehen Sie das Laufwerk bis zum Anschlag heraus 2. Dadurch wird das Laufwerk freigegeben. Entriegeln des Laufwerksgehäuses Hardware-Referenzhandbuch www.hp.com 2–21...
- Seite 32 Hardware-Aktualisierung 7. Ziehen Sie die Strom- und Datenkabel auf der Rückseite des optischen Laufwerks ab. Abziehen der Strom- und Datenkabel 8. Ziehen Sie das optische Laufwerk nach vorne, und nehmen Sie es nach oben aus dem Laufwerksgehäuse. Herausnehmen des optischen Laufwerks 2–22 www.hp.com Hardware-Referenzhandbuch...
-
Seite 33: Herausnehmen Eines Diskettenlaufwerks
Hardware-Aktualisierung ✎ Zum Wiedereinsetzen des optischen Laufwerks führen Sie diese Schritte in umgekehrter Reihenfolge durch. Verwenden Sie bei einem Laufwerksaustausch die vier Führungsschrauben des ursprünglichen Laufwerks für das neue Laufwerk. Die Schrauben ersetzen die Laufwerksschienen. Herausnehmen eines Diskettenlaufwerks Ä ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. -
Seite 34: Installieren Eines Optionalen Optischen Laufwerks
Hardware-Aktualisierung ✎ Zum Wiedereinsetzen des Diskettenlaufwerks führen Sie diese Schritte in umgekehrter Reihenfolge durch. Verwenden Sie bei einem Laufwerksaustausch die vier Führungsschrauben des ursprünglichen Laufwerks für das neue Laufwerk. Die Schrauben ersetzen die Laufwerksschienen. Installieren eines optionalen optischen Laufwerks So installieren Sie ein optionales optisches Laufwerk: 1. - Seite 35 Hardware-Aktualisierung 6. Drücken Sie auf den grünen Riegel neben den Laufwerken auf der Vorderseite des Gehäuses 1. Dadurch wird das Laufwerksgehäuse entriegelt. 7. Ziehen Sie das Laufwerk bis zum Anschlag heraus 2. Dadurch wird das Laufwerk freigegeben. Entriegeln des Laufwerksgehäuses Hardware-Referenzhandbuch www.hp.com 2–25...
- Seite 36 Hardware-Aktualisierung 8. Setzen Sie das Laufwerk mit den Führungsschrauben in die J-förmigen Schlitze im Laufwerksschacht ein 1. Schieben Sie dann das Laufwerk in den Computer hinein 2, bis es fest in den J-förmigen Schlitzen sitzt. Installieren des optischen Laufwerks 2–26 www.hp.com Hardware-Referenzhandbuch...
- Seite 37 Hardware-Aktualisierung 9. Schließen Sie das Datenkabel an der Systemplatine an. 10. Schließen Sie die Strom- und Datenkabel auf der Rückseite des optischen Laufwerks an. Anschließen der Strom- und Datenkabel 11. Schieben Sie das Laufwerk und das Laufwerksgehäuse in das Gehäuse hinein, bis das Laufwerksgehäuse einrastet und fest sitzt. ✎...
-
Seite 38: Aktualisieren Des Sata-Festplattenlaufwerks
Hardware-Aktualisierung Aktualisieren des SATA-Festplattenlaufwerks Herausnehmen und Wiedereinsetzen des Festplattenlaufwerks ✎ Sichern Sie unbedingt die Daten auf der ursprünglichen Festplatte, bevor Sie sie ausbauen, damit Sie die Daten auf die neue Festplatte übertragen können. Das vorinstallierte 3,5-Zoll-Festplattenlaufwerk befindet sich unter dem Netzteil. So nehmen Sie das Festplattenlaufwerk heraus und setzen es wieder ein: 1. - Seite 39 Hardware-Aktualisierung 5. Drücken Sie auf den grünen Riegel neben dem optischen Laufwerk auf der Vorderseite des Gehäuses 1, und ziehen Sie das optische Laufwerk heraus 2. Herausziehen des optischen Laufwerks 6. Stellen Sie das Netzteilgehäuse aufrecht. Aufstellen des Netzteilgehäuses Hardware-Referenzhandbuch www.hp.com 2–29...
- Seite 40 Hardware-Aktualisierung 7. Ziehen Sie das Stromkabel 1 und das Datenkabel 2 auf der Rückseite des Festplattenlaufwerks ab. Abziehen der Strom- und Datenkabel vom Festplattenlaufwerk 2–30 www.hp.com Hardware-Referenzhandbuch...
- Seite 41 Hardware-Aktualisierung 8. Ziehen Sie den Riegel, durch den das Laufwerk gesichert ist, vom Laufwerk weg 1, schieben Sie das Laufwerk in Richtung Vorderseite des Computers, und nehmen Sie es dann nach oben aus dem Laufwerksschacht 2. Herausnehmen des Festplattenlaufwerks 9. Zum Installieren einer Festplatte führen Sie die weiter oben beschriebenen Schritte in umgekehrter Reihenfolge durch.
-
Seite 42: Installieren Eines Laufwerks Im 3,5-Zoll-Laufwerksschacht
Hardware-Aktualisierung ✎ Verwenden Sie bei einem Festplattenaustausch die vier Schrauben des ursprünglichen Laufwerks für das neue Laufwerk. Die Schrauben ersetzen die Laufwerksschienen. Sie benötigen einen T-15 Torx- Schraubendreher, um die Führungsschrauben zu lösen und wieder einzusetzen. Im Lieferumfang des Computers sind vier zusätzliche 6-32-Führungsschrauben enthalten, die sich an der Vorderseite des Gehäuses unter der Abdeckung befinden. - Seite 43 Hardware-Aktualisierung Der 3,5-Zoll-Laufwerksschacht befindet sich unter dem optischen Laufwerk. So installieren Sie ein Laufwerk im 3,5-Zoll-Laufwerksschacht: ✎ Setzen Sie Führungsschrauben ein, damit das Laufwerk ordnungsgemäß bis zum Einrasten in das Laufwerksgehäuse eingeführt werden kann. Im Lieferumfang des Computers sind zusätzliche Führungsschrauben enthalten (vier 6-32-Schrauben und vier metrische M3-Schrauben), die vorne am Gehäuse unter der Abdeckung befestigt sind.
- Seite 44 Hardware-Aktualisierung 3. Schieben Sie das Laufwerksgehäuse bis zum Einrasten in den Computer hinein. 4. Schließen Sie die Strom- und Datenkabel auf der Rückseite des Laufwerks an. Bei Installation eines zweiten Festplattenlaufwerks schließen Sie das andere Ende des Datenkabels an den mit P61 SATA 1 gekennzeichneten Anschluss auf der Systemplatine an.
- Seite 45 Hardware-Aktualisierung 6. Setzen Sie anstelle der ausgebauten Blende die gewünschte Blende ein, indem Sie sie hineindrücken. ✎ Welcher Blendentyp benötigt wird, hängt vom Typ des Geräts ab, das installiert werden soll. Wenn Sie ein Diskettenlaufwerk einbauen, benötigen Sie eine Diskettenlaufwerksblende (Teilenummer 360189-001). Wenn Sie ein Festplattenlaufwerk installieren, benötigen Sie eine Laufwerksblende (Teilenummer 358797-001), wie in der Abbildung dargestellt.
-
Seite 46: Verwenden Der Multibay Option
Hardware-Aktualisierung Verwenden der MultiBay Option Die MultiBay Option ist ein spezieller Laufwerksschacht, der verschiedene optionale 12,7-mm-Wechsellaufwerke unterstützt, wie z. B.: ■ MultiBay CD-ROM-Laufwerk* ■ MultiBay CD-RW-Laufwerk ■ MultiBay DVD-ROM-Laufwerk ■ MultiBay CD-RW/DVD-ROM-Combo-Laufwerk ■ MultiBay SMART Festplattenlaufwerk *Hot-Plug- oder Hot-Swap-fähig ✎ Die Schritte zum Einbauen der MultiBay Option entsprechen den Schritten zum Einbauen eines optischen Laufwerks. -
Seite 47: Hot-Plugging" Oder „Hot-Swapping" Von Multibay Laufwerken
Hardware-Aktualisierung ■ Achten Sie darauf, dass das Laufwerk nicht mit Flüssigkeiten in Berührung kommt, keinen extremen Temperaturen ausgesetzt wird oder in die Nähe von Geräten mit magnetischen Feldern, wie Monitoren oder Lautsprechern, gelangt. ■ Verwenden Sie zum Versenden eines Laufwerks eine Versandtasche mit Luftpolster oder eine andere entsprechende Verpackung, und versehen Sie diese mit der Aufschrift „Vorsicht! Zerbrechlich“. -
Seite 48: Entfernen Der Multibay Sicherheitsschraube
Hardware-Aktualisierung Entfernen der MultiBay Sicherheitsschraube Wenn die MultiBay Sicherheitsschraube angebracht ist, kann der MultiBay Auswurfhebel nicht betätigt und ein im MultiBay Schacht installiertes Laufwerk nicht herausgenommen werden. Um ein im MultiBay Schacht installiertes Laufwerk herauszunehmen, müssen Sie ggf. zuerst die Sicherheitsschraube mithilfe des FailSafe-Schlüssels entfernen. -
Seite 49: Einbauen Eines Laufwerks In Den Multibay Schacht
Hardware-Aktualisierung Einbauen eines Laufwerks in den MultiBay Schacht 1. Nehmen Sie die Wechselmedien, wie z. B. CDs, aus dem Laufwerk heraus. 2. Wenn Sie für ein CD-ROM-Laufwerk kein Hot-Swapping durchführen, schließen Sie alle Software-Anwendungen, fahren Sie das Betriebssystem herunter, und schalten Sie den Computer aus. 3. -
Seite 50: Herausnehmen Eines Laufwerks Aus Dem Multibay Schacht
Hardware-Aktualisierung Herausnehmen eines Laufwerks aus dem MultiBay Schacht 1. Nehmen Sie die Wechselmedien, wie z. B. CDs, aus dem Laufwerk heraus. 2. Bevor Sie ein optisches oder anderes Laufwerk herausnehmen, beenden Sie die Ausführung des Laufwerks mithilfe des Symbols Hardware sicher entfernen in der Windows Taskleiste. 3. -
Seite 51: Partitionieren Und Formatieren Einer Multibay Festplatte
Hardware-Aktualisierung Partitionieren und Formatieren einer MultiBay Festplatte ✎ Sie müssen als Administrator oder als Mitglied der Administrator-Gruppe angemeldet sein, um diese Schritte durchführen zu können. 1. Schließen Sie alle Software-Anwendungen, fahren Sie das Betriebssystem herunter, und schalten Sie den Computer aus. 2. -
Seite 52: A Technische Daten
Technische Daten ✎ Stellen Sie sicher, dass auf allen Seiten des Computers ein Abstand von mindestens 10 cm frei bleibt. HP Compaq Small Form Factor Abmessungen Desktop-Gehäuse Höhe 3,95 Zoll 10,3 cm Breite 13,3 Zoll 33,78 cm Tiefe (höherer Wert, wenn eine Anschluss-... - Seite 53 Technische Daten HP Compaq Small Form Factor (Fortsetzung) Netzteil Betriebsspannungsbereich* 90–264 V~ 90–264 V~ Nennspannungsbereich 100–240 V~ 100–240 V~ Nominale Eingangsfrequenz 50 bis 60 Hz 50 bis 60 Hz Ausgangsleistung 240 W 240 W Nenneingangsstrom (maximal)* 5 A bei 100 V~ 2,5 A bei 200 V~ Wärmeabstrahlung...
-
Seite 54: B Austauschen Der Batterie
Austauschen der Batterie Die mitgelieferte Batterie versorgt die Echtzeituhr des Computers mit Strom. Tauschen Sie die im Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit einer Lithium-Knopfzelle mit 3 Volt geliefert. ✎ Die Lebensdauer der Lithiumbatterie kann verlängert werden, indem der Computer an eine Strom führende Netzsteckdose angeschlossen wird bzw. - Seite 55 Austauschen der Batterie Ä ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. 1. Wenn Sie das Smart Cover Lock aktiviert haben, deaktivieren Sie es mit Hilfe von Computer Setup, und deaktivieren Sie den Smart Cover Sensor.
- Seite 56 Austauschen der Batterie Typ 2 a. Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie hinausstehende Metallklammer. Wenn die Batterie frei gegeben wurde, nehmen Sie sie nach oben heraus 1. b. Um die neue Batterie einzusetzen, schieben Sie sie mit dem Pluspol nach oben an einer Seite unter die Nase der Halterung.
- Seite 57 Austauschen der Batterie Typ 3 a. Drücken Sie die Halteklammer 1 der Batterie nach hinten, und nehmen Sie die Batterie heraus 2. b. Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Herausnehmen einer Knopfzelle (Typ 3) ✎...
-
Seite 58: Anbringen Eines Sicherheitsschlosses
Sicherheitsschlösser Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. ✎ Eine Anschluss-Sicherungsvorrichtung (nicht abgebildet) ist ebenfalls erhältlich Weitere Informationen finden Sie auf der www.hp.com HP Website unter Kabelschloss Bringen Sie das Kabelschloss wie in der Abbildung dargestellt am Gerät an. -
Seite 59: Vorhängeschloss
Sicherheitsschlösser Vorhängeschloss Anbringen eines Vorhängeschlosses – www.hp.com Hardware-Referenzhandbuch... -
Seite 60: Universalsicherung
Sicherheitsschlösser Universalsicherung Ohne Sicherheitskabel 1. Führen Sie die das Tastatur- und das Mauskabel durch das Schloss. – Hardware-Referenzhandbuch www.hp.com... - Seite 61 Sicherheitsschlösser 2. Befestigen Sie das Schloss mithilfe der mitgelieferten Schraube am Gehäuse. 3. Führen Sie den Bolzen in das Schloss ein 1 und drücken Sie den Riegel hinein 2, um das Schloss zu verriegeln. Sie können das Schloss mit dem mitgelieferten Schlüssel wieder öffnen. –...
-
Seite 62: Mit Sicherheitskabel
Sicherheitsschlösser Mit Sicherheitskabel 1. Befestigen Sie das Sicherheitskabel, indem Sie es um einen fest stehenden Gegenstand legen. 2. Führen Sie die das Tastatur- und das Mauskabel durch das Schloss. – Hardware-Referenzhandbuch www.hp.com... - Seite 63 Sicherheitsschlösser 3. Befestigen Sie das Schloss mithilfe der mitgelieferten Schraube am Gehäuse. 4. Führen Sie den Bolzen an einem Ende des Sicherheitskabels in das Schloss ein 1, und drücken Sie den Riegel hinein 2, um das Schloss zu verriegeln. Sie können das Schloss mit dem mitgelieferten Schlüssel wieder öffnen.
-
Seite 64: D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um Schäden durch elektrostatische Entladungen zu vermeiden:... -
Seite 65: Erdungsmethoden
Elektrostatische Entladung Erdungsmethoden Es gibt mehrere Erdungsmethoden. Verwenden Sie eine oder mehrere der folgenden Erdungsmethoden, bevor Sie empfindliche Komponenten berühren oder installieren: ■ Verwenden Sie ein Antistatikarmband, das über ein Erdungskabel an eine geerdete Workstation bzw. ein geerdetes Computergehäuse angeschlossen ist. Antistatikarmbänder sind flexible Bänder mit einem Mindestwiderstand von 1 MOhm +/–10% im Erdungskabel. -
Seite 66: E Allgemeine Pflegehinweise Und Transportvorbereitung
Allgemeine Pflegehinweise und Transportvorbereitung Allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise bei der Pflege Ihres Computers und Monitors: ■ Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie auf der Rückseite des Computers und über dem Monitor ungefähr 10,0 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. -
Seite 67: Vorsichtsmaßnahmen Für Optische Laufwerke
Allgemeine Pflegehinweise und Transportvorbereitung ■ Verdecken Sie nie die Lüftungsschlitze des Monitors. ■ Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ❏ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab. Reinigungsmittel können die Beschichtung angreifen und beschädigen. ❏... -
Seite 68: Sicherheit
Allgemeine Pflegehinweise und Transportvorbereitung Sicherheit Wenn Fremdkörper oder Flüssigkeiten in das Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Servicepartner prüfen. Vorbereitungen für den Versand Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise: 1. - Seite 69 Index Abnehmen Einbauen Gehäuseabdeckung 2–5 MultiBay Schacht 2–39 Allgemeine Pflegehinweise E–1 Einsetzen Anbringen Batterie B–1 Kabelschloss C–1 Führungsschrauben 2–24 Universalsicherung C–3 Elektrostatische Entladungen, Vermeiden Vorhängeschloss C–2 von Schäden D–1 Anwendungs-Taste 1–4 Entfernen Audio-Anschlüsse 1–2 1–3 Erweiterungssteckplatz, Abdeckung 2–14 Aufheben der Sperre PCI-Express-Erweiterungskarte 2–16 Smart Cover Lock 2–4 Erweiterungskarte...
