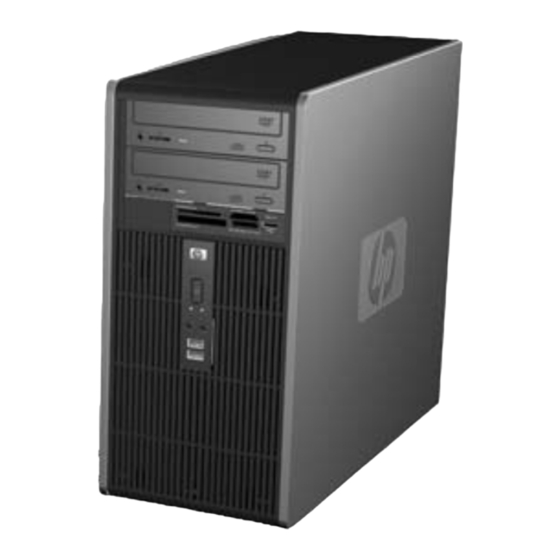

Hardware-Referenzhandbuch – dc5850
Microtower-Modell
HP Compaq Business PC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Compaq dc5850

Inhaltszusammenfassung für HP Compaq dc5850

  • Seite 1 Hardware-Referenzhandbuch – dc5850 Microtower-Modell HP Compaq Business PC...
  • Seite 2 Erfüllungsgehilfen von HP beruht, unberührt. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Ohne schriftliche Genehmigung der Hewlett-Packard Company darf dieses Dokument weder kopiert noch in anderer Form vervielfältigt oder übersetzt werden. Hardware-Referenzhandbuch HP Compaq Business PC dc5850 Microtower-Modell Erste Ausgabe (Januar 2008) Dokumenten-Teilenummer: 460183-041...

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Speicherkarten-Lesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows-Logo-Taste ................. 6 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Wartungsfreundlichkeit .........................
  • Seite 6 Vorhängeschloss ....................... 50 Sicherheitsschloss für HP Business PC ................50 Frontblendensicherung ...................... 52 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............53 Erdungsmethoden ..........................53 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................55 Vorsichtsmaßnahmen für optische Laufwerke ...................

  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale der HP Compaq Microtower variieren von Modell zu Modell. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (bestimmte Modelle). Anleitungen zur Verwendung des Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch.

  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Tabelle 1-1 Komponenten auf der Vorderseite Optische Laufwerke 5,25" 3,5-Zoll-Speicherkarten-Lesegerät (optional) LED-Anzeigen für optische Laufwerke Dual-State-Netzschalter LED-Anzeige des Festplattenlaufwerks Betriebsanzeige Mikrofonanschluss Kopfhöreranschluss Auswurftasten für optische Laufwerke USB (Universal Serial Bus) 2.0-Anschlüsse HINWEIS: Die Betriebsanzeige leuchtet in der Regel grün, wenn der Computer eingeschaltet ist.

  • Seite 9: Komponenten Des Speicherkarten-Lesegeräts

    Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-2 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-2 Komponenten des Speicherkarten-Lesegeräts SmartMedia/xD USB (Universal Serial Bus)-Anschluss ●...

  • Seite 10: Komponenten Auf Der Rückseite

    Komponenten auf der Rückseite Tabelle 1-3 Komponenten auf der Rückseite Netzkabelanschluss Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Spannungsumschalter PS/2-Tastaturanschluss (lila) Audio-Eingang (blau) PS/2-Mausanschluss (grün) Serieller Anschluss DVI-D (Digital Video Interface)- Monitoranschluss (weiß) VGA-Monitoranschluss (blau) Universal Serial Bus (USB) RJ-45-Netzwerkanschluss HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein.

  • Seite 11: Tastatur

    Tastatur Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen). Ziffernblock Funktioniert wie die Tastatur eines Taschenrechners.

  • Seite 12: Verwenden Der Windows-Logo-Taste

    Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP und Microsoft Windows Vista verfügbar.

  • Seite 13: Position Der Seriennummer

    Position der Seriennummer Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf der Gehäuseoberseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Abbildung 1-3 Position von Seriennummer und Produkt-ID DEWW Position der Seriennummer...

  • Seite 14: Hardware-Aufrüstung

    Hardware-Aufrüstung Wartungsfreundlichkeit Der Computer ist mit Funktionen ausgestattet, die seine Aufrüstung und Wartung erleichtern. Für die meisten in diesem Kapitel beschriebenen Installationsverfahren wird kein Werkzeug benötigt. Warnhinweise und Vorsichtsmaßnahmen Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem Handbuch, bevor Sie mit Aufrüstungsarbeiten beginnen.

  • Seite 15: Entfernen Der Abdeckung

    Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 16: Anbringen Der Abdeckung

    Anbringen der Abdeckung Richten Sie die Abdeckung am Gehäuse so aus, dass ca. 1,3 cm der Abdeckung am hinteren Rand des Computers überstehen. Schieben Sie sie dann in die richtige Position. Achten Sie darauf, dass die Bohrung für die Rändelschraube an der Bohrung im Gehäuse ausgerichtet ist, und ziehen Sie die Rändelschraube (2) fest.

  • Seite 17: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 18: Anbringen Der Frontblende

    Anbringen der Frontblende Stellen Sie das Gehäuse aufrecht. Um die Frontblende wieder an der Blende anzubringen, setzen Sie die beiden Nasen am oberen Teil der Blende in die rechteckigen Schlitze am Gehäuse ein (1) und drücken Sie dann die Unterseite der Blende gegen das Gehäuse (2), damit die unteren zwei Nasen der Blende einrasten.

  • Seite 19: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier dem Industriestandard entsprechenden DIMMs bestückt werden.

  • Seite 20: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2, XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und XMM3 sind dem Speicherkanal A und die Steckplätze XMM2 und XMM4 dem Speicherkanal B zugeordnet.

  • Seite 21: Einsetzen Von Dimms

    Je nach Installation der DIMM-Module arbeitet das System automatisch im Single Channel Mode oder im Dual Channel Mode. ● Das System arbeitet leistungsfähiger im Dual Channel Mode, wenn ein oder beide Steckplatzpaare mit gleichgroßen DIMMS bestückt sind. Wenn z. B. in den beiden äußeren Steckplätzen für Kanal A und Kanal B (die zwei schwarzen Steckplätze) 1024 MB DIMMs installiert sind, arbeitet das System automatisch im Dual Channel Mode.
  • Seite 22 ACHTUNG: Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen und ca. 30 Sekunden warten, um den Reststrom aus dem System zu entfernen. Unabhängig vom Betriebsmodus werden die Speichermodule immer mit Strom versorgt, solange der Computer mit einer Strom führenden Steckdose verbunden ist.
  • Seite 23 Bringen Sie die Abdeckung des Computers wieder an. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Der Computer sollte den zusätzlichen Speicher beim nächsten Hochfahren automatisch erkennen. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. DEWW Einsetzen von zusätzlichem Speicher...

  • Seite 24: Entfernen Oder Einsetzen Einer Erweiterungskarte

    Entfernen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über einen Standard-PCI-Erweiterungssteckplatz, in den eine Erweiterungskarte mit einer maximalen Länge von 17,46 cm eingesetzt werden kann. Darüber hinaus stehen zwei PCI- Express-x1-Erweiterungssteckplätze sowie ein PCI-Express-x16-Erweiterungssteckplatz zur Verfügung. Abbildung 2-7 Position der Erweiterungssteckplätze Tabelle 2-1 Position der Erweiterungssteckplätze Beschreibung...
  • Seite 25 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den zugehörigen Ausgang auf der Gehäuserückseite.
  • Seite 26 HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und nehmen Sie sie aus dem Computergehäuse heraus. Abbildung 2-9 Entfernen der Abdeckung eines Erweiterungssteckplatzes Kapitel 2 Hardware-Aufrüstung...
  • Seite 27 Wenn Sie eine Standard-PCI-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz (1) und dann vom Computergehäuse nach innen (2), um sie vollständig aus dem Gehäuse herausnehmen zu können.
  • Seite 28 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
  • Seite 29 Wenn Sie eine Erweiterungskarte einsetzen, halten Sie die Karte über den Steckplatz auf der Systemplatine, und schieben Sie sie dann von innen bis an das Gehäuse (1), so dass die Karte an der Öffnung des Steckplatzes auf der Rückseite ausgerichtet ist. Drücken Sie dann die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).

  • Seite 30: Position Der Laufwerke

    Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Anleitungen zur Verwendung von Computer Setup finden Sie im Computer Setup (F10) Utility-Handbuch. Position der Laufwerke Abbildung 2-14 Position der Laufwerke Zwei externe 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (abgebildet sind optische Laufwerke) Ein externer 3,5-Zoll-Laufwerksschacht für ein optionales Laufwerk (Speicherkarten-Lesegerät abgebildet)

  • Seite 31: Einbauen Von Zusätzlichen Laufwerken

    Einbauen von zusätzlichen Laufwerken Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem primären dunkelblauen SATA-Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist. ● Schließen Sie das erste optische SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA1 gekennzeichnet ist.
  • Seite 32 ACHTUNG: So vermeiden Sie Datenverlust bzw. die Beschädigung von Computer oder Laufwerk: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden. Bevor Sie ein Laufwerk berühren, muss sichergestellt sein, dass Sie nicht elektrostatisch aufgeladen sind.

  • Seite 33: Laufwerksverbindungen Der Systemplatine

    Laufwerksverbindungen der Systemplatine In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw. aufgeführt. Abbildung 2-16 Laufwerksverbindungen der Systemplatine Tabelle 2-2 Laufwerksverbindungen der Systemplatine Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe Diskettenlaufwerk FLPY Schwarz Speicherkarten-Lesegerät MEDIA Schwarz SATA0 SATA0...

  • Seite 34: Ausbauen Eines Externen 5,25-Zoll- Oder 3,5-Zoll-Laufwerks

    Ausbauen eines externen 5,25-Zoll- oder 3,5-Zoll-Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie Disketten oder Compact Discs aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 35 Wenn Sie ein Diskettenlaufwerk ausbauen, ziehen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des Laufwerks ab. Abbildung 2-18 Abziehen der Kabel eines Diskettenlaufwerks Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 2-19 Abziehen des Kabels eines Speicherkarten-Lesegeräts DEWW...
  • Seite 36 Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht arretiert. Heben Sie den Freigaberiegel an der Verriegelung (1) des zu entfernenden Laufwerks an. Ziehen Sie dann das Laufwerk vorsichtig aus dem Laufwerksschacht heraus (2). Abbildung 2-20 Herausnehmen des externen Laufwerks Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks.

  • Seite 37: Installieren Eines Externen 5,25-Zoll- Oder 3,5-Zoll-Laufwerks

    Installieren eines externen 5,25-Zoll- oder 3,5-Zoll-Laufwerks HINWEIS: Das System unterstützt keine parallelen optischen ATA (PATA)-Laufwerke. Setzen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks in das neue Laufwerk ein, und ziehen Sie sie fest. Mit den Schrauben wird das Laufwerk in der korrekten Einbauposition im Laufwerksschacht befestigt.
  • Seite 38 Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Abbildung 2-23 Hineinschieben der externen Laufwerke in den Laufwerkskäfig Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an.
  • Seite 39 Wenn Sie ein Diskettenlaufwerk einbauen, schließen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des Laufwerks an. Abbildung 2-25 Anschließen der Kabel eines Diskettenlaufwerks Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.

  • Seite 40: Ausbauen Eines Internen 3,5-Zoll-Festplattenlaufwerks

    Ausbauen eines internen 3,5-Zoll-Festplattenlaufwerks HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Wenn Sie die primäre Festplatte austauschen, stellen Sie außerdem sicher, dass Sie einen Wiederherstellungs-CD-Satz erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen.
  • Seite 41 Lösen Sie das Laufwerk, indem Sie den Freigaberiegel an der Laufwerksverriegelung anheben (1) und dann das Laufwerk vorsichtig aus dem Schacht herausziehen (2). Abbildung 2-27 Ausbauen einer Festplatte Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie benötigen diese Schrauben für das neue Laufwerk.

  • Seite 42: Installieren Eines Internen 3,5-Zoll-Festplattenlaufwerks

    Installieren eines internen 3,5-Zoll-Festplattenlaufwerks HINWEIS: Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke Setzen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks in das neue Laufwerk ein, und ziehen Sie sie fest. Mit den Schrauben wird das Laufwerk in der korrekten Einbauposition im Laufwerksschacht befestigt.
  • Seite 43 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Für die Installation der primären Festplatte verwenden Sie den Netzanschluss mit der Bezeichnung P4. Für die Installation der sekundären Festplatte verwenden Sie den Netzanschluss mit der Bezeichnung P3.

  • Seite 44: Aus- Und Einbauen Eines 3,5-Zoll-Sata-Wechselfestplattenlaufwerks

    Aus- und Einbauen eines 3,5-Zoll-SATA-Wechselfestplattenlaufwerks Einige Modelle sind mit einem SATA-Wechselfestplattengehäuse im externen 5,25-Zoll- Laufwerksschacht konfiguriert. Die Festplatte befindet sich in einer Halterung, die schnell und einfach aus dem Laufwerksschacht entfernt werden kann. So entfernen und ersetzen Sie ein Laufwerk in der Halterung: HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten...
  • Seite 45 Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung 2-32 Entfernen des Thermosensors Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung 2-33 Entfernen der Sicherheitsschrauben DEWW Einbauen von zusätzlichen Laufwerken...
  • Seite 46 Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung 2-34 Ausbauen der Festplatte Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt.
  • Seite 47 Bringen Sie die vier Schrauben wieder am unteren Teil der Halterung an, um das Laufwerk sicher zu befestigen. Abbildung 2-36 Anbringen der Sicherheitsschrauben Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2).
  • Seite 48 Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2). Abbildung 2-38 Anbringen der Halterungsabdeckung Schieben Sie die Festplattenhalterung in das Gehäuse am Computer, und sperren Sie es mit dem bereitgestellten Schlüssel.

  • Seite 49: Anhang A Technische Daten

    Technische Daten Tabelle A-1 Technische Daten Abmessungen Desktop 19,94 Zoll 50,65 cm Höhe 6,98 Zoll 17,73 cm Breite 16,88 Zoll 42,87 cm Tiefe Gewicht 23,5 lb 10,66 kg Temperaturbereich 50° bis 95 °F 10° bis 35 °C Betrieb -22° bis 140 °F -30 °...
  • Seite 50 Tabelle A-1 Technische Daten (Fortsetzung) Nominale Eingangsfrequenz 100 – 240 Volt 100 – 240 Volt Wechselstrom Wechselstrom 50-60 Hz 50-60 Hz Ausgangsleistung 300 W 300 W Nominaler Eingangsstrom (maximal) 8 A bei 100 4 A bei 200 Standard PS Volt Wechselstrom Volt Wechselstrom 80 Plus PS 4 A bei 100 V...

  • Seite 51: Anhang B Batterieaustausch

    Batterieaustausch Die mitgelieferte Batterie versorgt die Echtzeituhr des Computers mit Strom. Tauschen Sie die im Computer vorhandene Batterie nur gegen eine Batterie desselben Typs aus. Der Computer wird mit einer Lithium-Knopfzelle mit 3 Volt geliefert. VORSICHT! Der Computer ist mit einer internen Lithium-Mangandioxid-Batterie ausgestattet. Falls die Batterie nicht sachgemäß...
  • Seite 52 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Nehmen Sie die Abdeckung des Computers ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
  • Seite 53 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ 2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 54 Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Entsprechende Anleitungen finden Sie im Computer Setup (F10) Utility-Handbuch. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Anhang B Batterieaustausch DEWW...

  • Seite 55: Anhang C Externe Sicherheitsgeräte

    Externe Sicherheitsgeräte HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch, im Desktop Management-Handbuch und im HP ProtectTools Security Manager- Handbuch (bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden.

  • Seite 56: Vorhängeschloss

    Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand Anhang C Externe Sicherheitsgeräte DEWW...
  • Seite 57 Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 58: Frontblendensicherung

    Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung C-6 Aktivieren des Schlosses Frontblendensicherung Die Frontblende kann durch Verwenden einer von HP bereitgestellten Sicherheitsschraube verriegelt werden.

  • Seite 59: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 60 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. Anhang D Elektrostatische Entladung DEWW...

  • Seite 61: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 62 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. Standby. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.

  • Seite 63: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
  • Seite 64 HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung DEWW...
