EINHELL OPAL Montageanleitung Seite 63

18/d
Innenansicht
Montagehinweis:
3
4
x montieren
Felder
5
6
x montieren
Felder
7
8
x montieren
Felder
18/e
Innenansicht
Montagehinweis:
3
4
x montieren
Felder
5
6
x montieren
Felder
7
8
x montieren
Felder
schritt_18.pmd
4
4
x montieren
Felder
6
8
x montieren
Felder
4
4
x montieren
Felder
6
8
x montieren
Felder
63

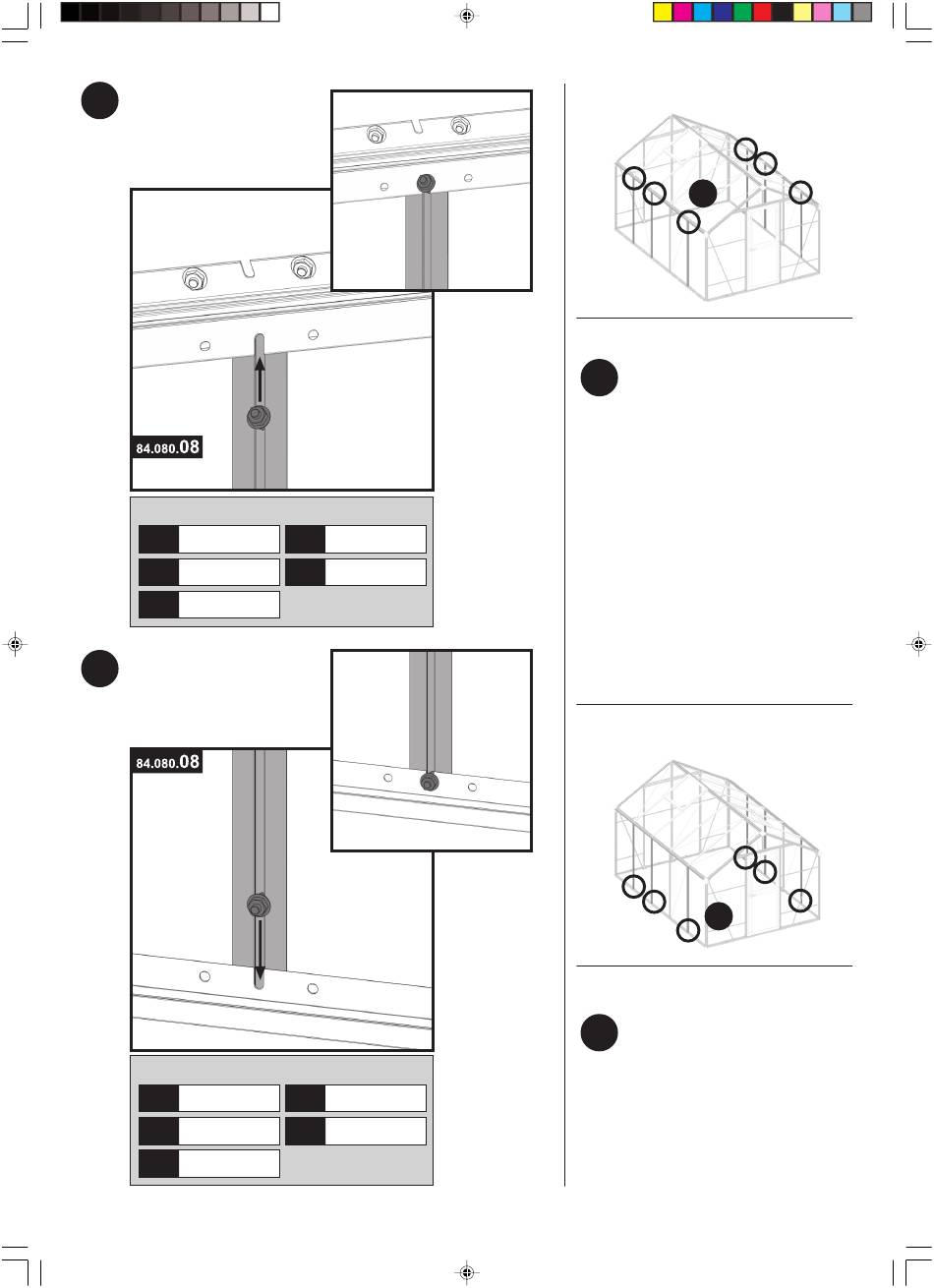

Übersicht:
18/d
Hinweis:
8/a
An Bodenprofil und Regen-
18/d
rinne befinden sich Ausspa-
rungen zur Montage der
Seitenstreben. Stellen Sie
die Streben an diesen Posi-
tionen von außen zwischen
Regenrinne und Boden-
profil. Lockern Sie die oben
vormontierte Schraube und
schieben Sie sie in die
Aussparung an der Regen-
rinne. Ziehen Sie die Mutter
wieder fest.
Übersicht:
18/e
Hinweis:
8/a
Lockern Sie zuletzt die unten
8/a
18/e
vormontierte Schraube an
der Seitenstrebe und schie-
ben sie in die Aussparung
am Bodenprofil. Ziehen Sie
die Mutter wieder fest.
