EINHELL OPAL Montageanleitung Seite 32

8/e
Innenansicht
Querstrebe
2
x montieren
8/f
Innenansicht
Bodenprofil
2
x montieren
! Wichtiger Hinweis:
Beachten Sie, dass Sie die die Türangelprofile so herum einsetzen, dass die Scharniere
nach innen zeigen. Beachten Sie dazu bitte die Kontrollansicht auf der folgenden Seite.
Seite 32
schritt_8.pmd 32

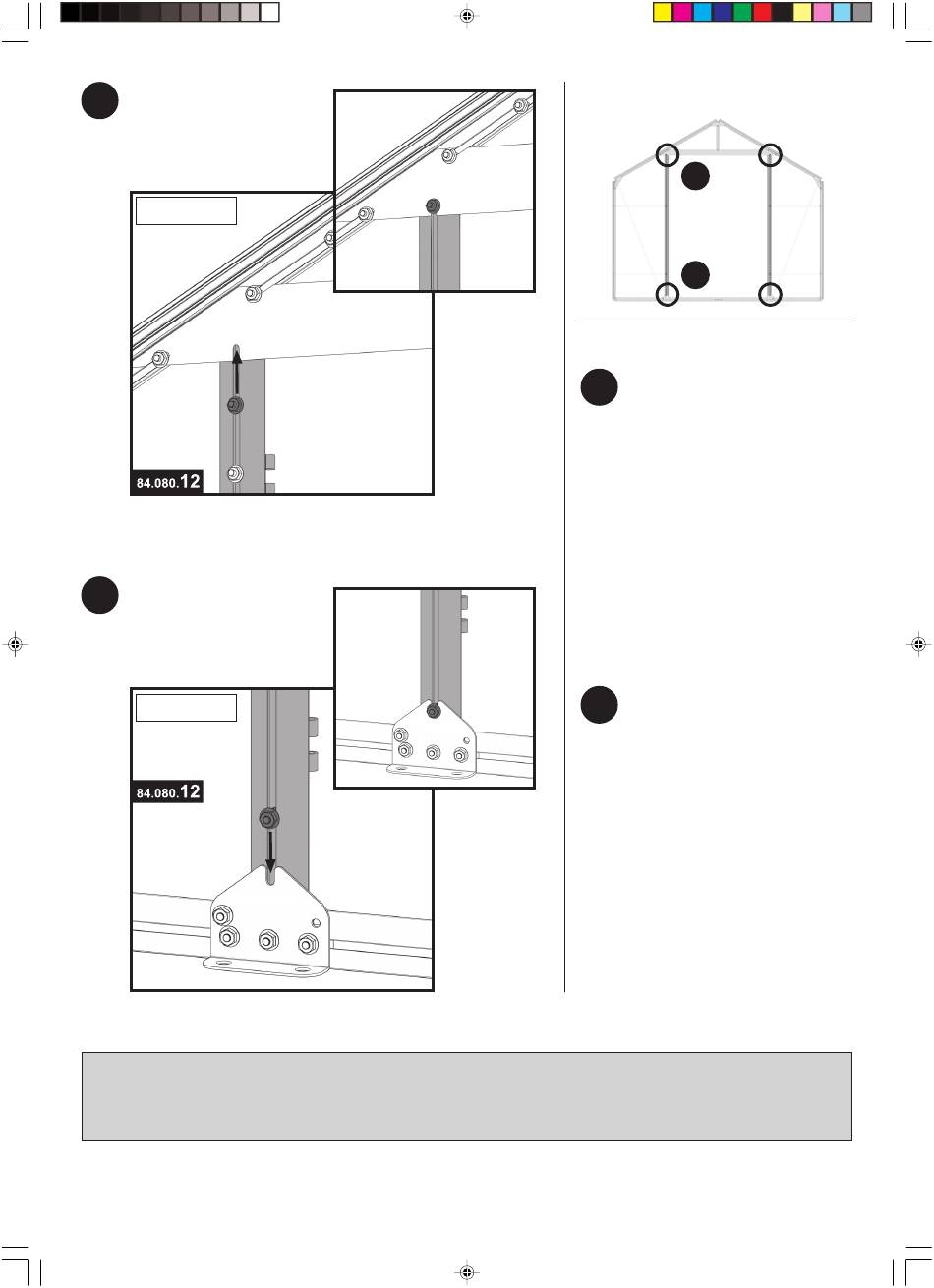

Übersicht (Vorderwand):
8/e
8/f
Hinweis:
Stellen Sie die Türangel von
8/e
außen zwischen Bodenprofil
und Querstrebe und befesti-
gen sie oben mit der vor-
montierten Sechskant-
schraube. Lockern Sie die
Schraube, schieben sie in
die dafür vorgesehene
Aussparung und ziehen die
Mutter wieder fest. Achten
Sie darauf, dass die Schar-
niere zur Mitte hin zeigen.
Unten wird die Türangel am
8/f
Knotenblech Boden befes-
tigt. Schieben Sie dazu die
untere vormontierte Schrau-
be an der Türangel in die
dafür vorgesehene Ausspa-
rung am Knotenblech und
ziehen die Mutter fest.
