EINHELL OPAL Montageanleitung Seite 40

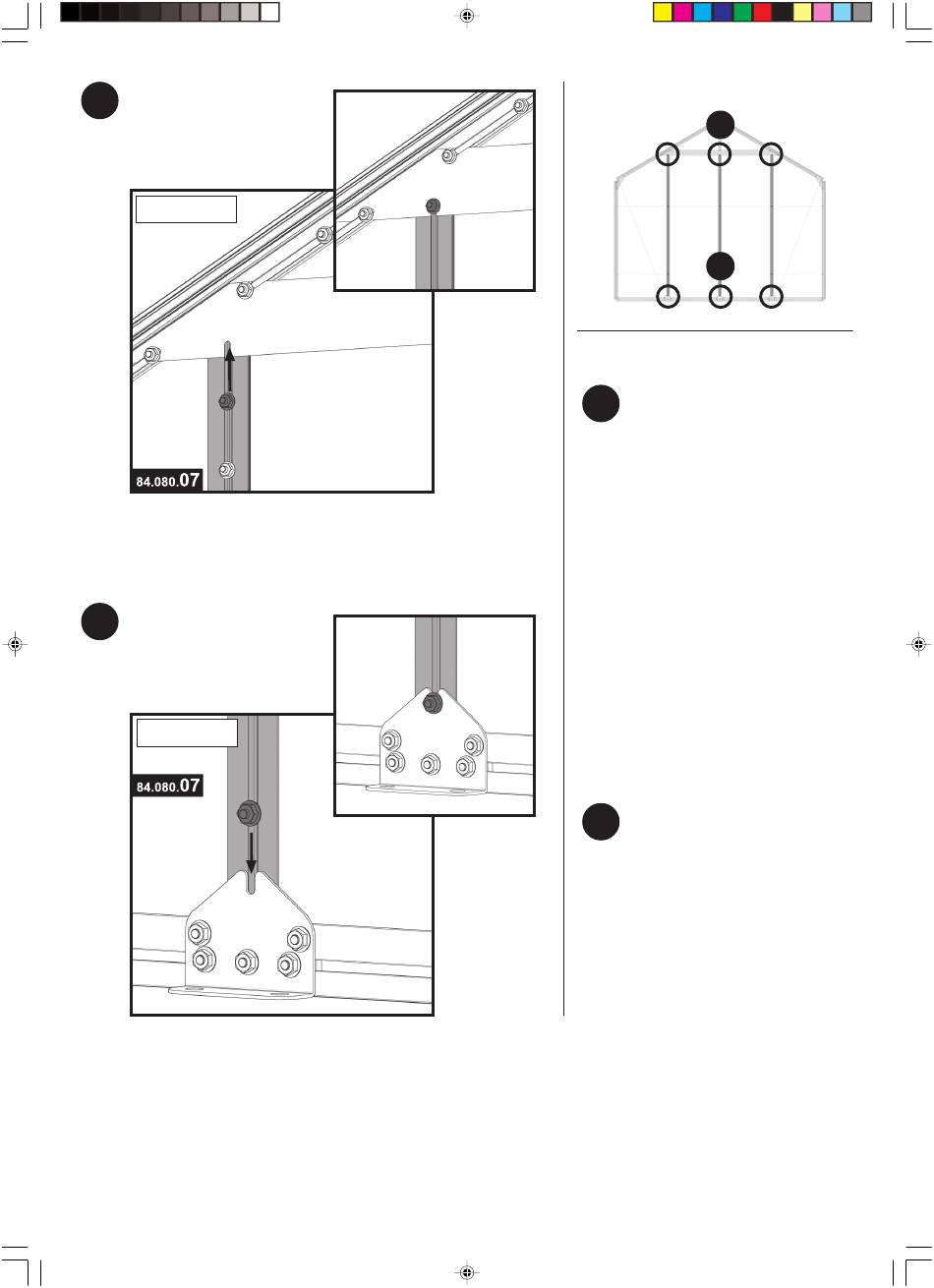

10/c
Innenansicht
Querstrebe
3
x montieren
10/d
Innenansicht
Bodenprofil (Mitte)
3
x montieren
Seite 40
schritt_10.pmd 40
Übersicht (Rückwand):
10/c
10/d
Hinweis:
Stellen Sie die Streben von
10/c
außen zwischen Bodenprofil
und Querstrebe. Achten Sie
darauf, dass die Strebe mit
den drei vormontierten
Schrauben in der Mitte
eingesetzt wird. Befestigen
Sie nun die Streben oben
und unten mit den vor-
montierten Sechskant-
schrauben. Lockern Sie
dazu die Schrauben, schie-
ben sie in die dafür vorgese-
henen Aussparungen und
ziehen die Muttern wieder
fest.
Befestigen Sie die drei
8/a
10/d
Streben unten an den
Knotenblechen Boden.
Lockern Sie dazu die
Schrauben, schieben sie in
die dafür vorgesehenen
Aussparungen und ziehen
die Muttern wieder fest.
