EINHELL OPAL Montageanleitung Seite 46

11/f

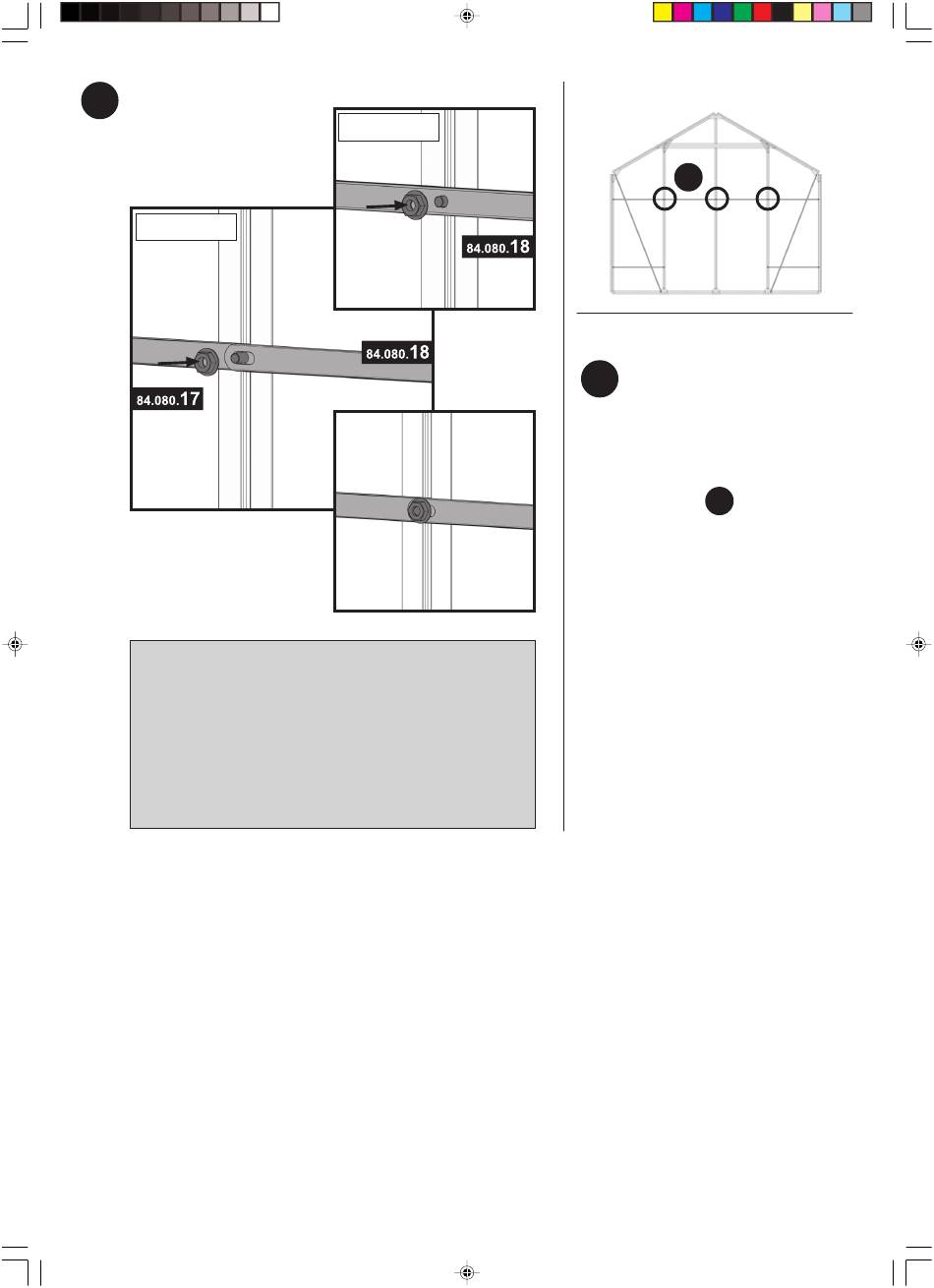

Innenansicht
Strebe links
2
x montieren
! Hinweis:
Achten Sie darauf, dass Sie die Verstrebun-
gen waagrecht montieren. Prüfen Sie ggf.
mit einer Wasserwaage.
Ziehen Sie die Schrauben an Windverbän-
den und Verstrebungen sorgfältig fest. Erst
durch sie erhält die Vorderwand Stabilität.
Seite 46
schritt_11.pmd
Detailansicht Mitte
1
x montieren
46
Übersicht (Rückwand):
11/f
Hinweis:
Die Verstrebung RW
11/f
(1232 mm) wird oben an
den beiden äußeren Stre-
ben mit den selben Schrau-
ben wie die Verstrebungen
in Schritt montiert. Be-
11/a
festigen Sie die Verstrebung
zusätzlich an der mittleren
Strebe mit der vormontier-
ten Schraube (vgl. Abb.
Detailansicht Mitte).
