EINHELL OPAL Montageanleitung Seite 44

11/b
Innenansicht
Giebeleck links
2
x montieren
11/c
Innenansicht
Bodenprofil links
2
x montieren
Seite 44
schritt_11.pmd 44

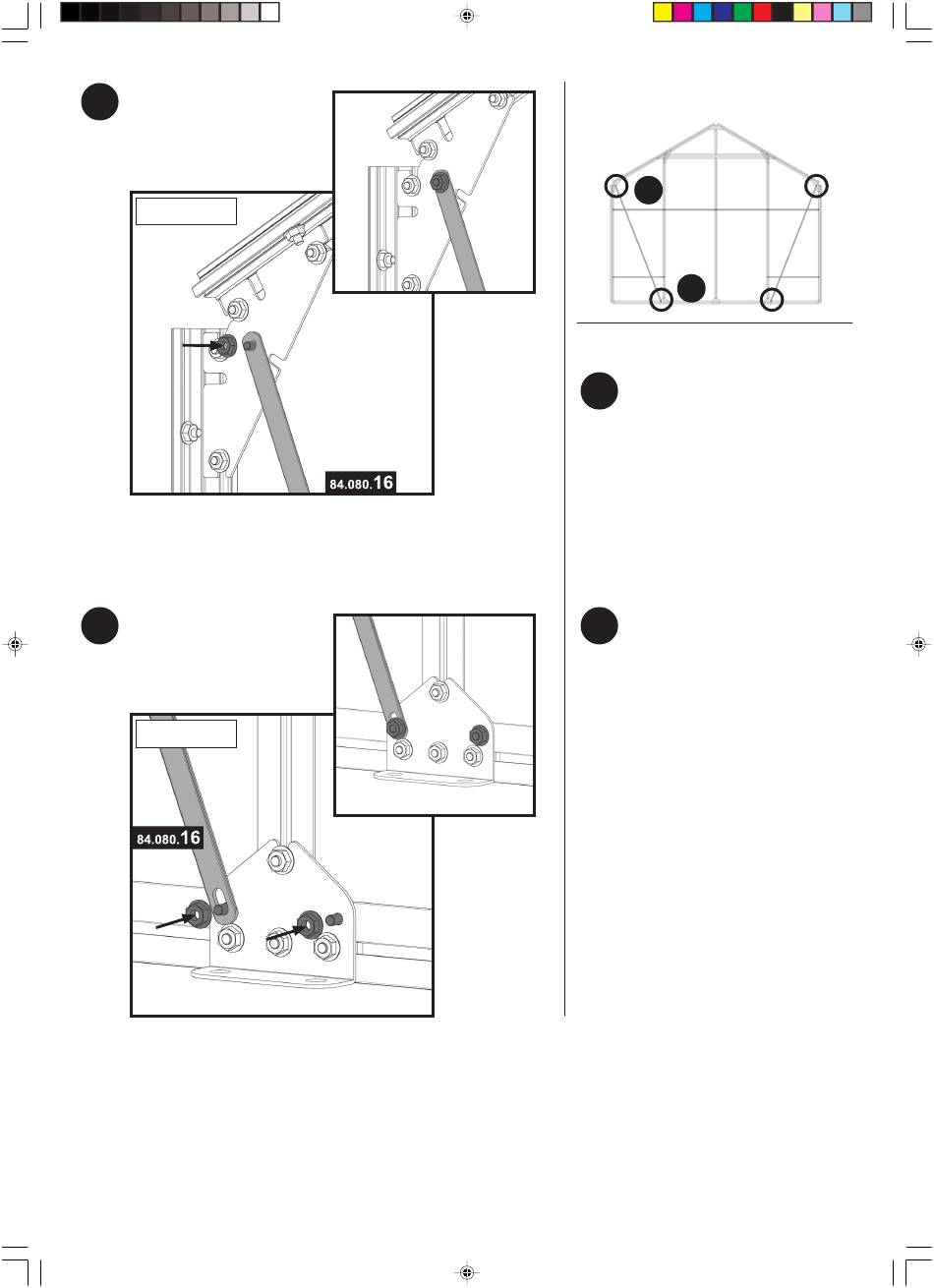

Übersicht (Rückwand):
9/a
11/b
11/c
Hinweis:
Legen Sie den Windverband
11/b
(1478 mm) an der Innenseite
des Montageblechs am Gie-
beleck an. Stecken Sie von
der Außenseite eine Schrau-
be in das dafür vorgesehene
Loch und fixieren den Wind-
verband mit einer Mutter.
Befestigen Sie anschlie-
11/c
ßend unten den Wind-
verband am Knotenblech
Boden. Lösen Sie dazu die
bereits montierte Mutter und
stecken den Windverband
auf die Schraube.
Zusätzlich wird an dem
noch freien Loch am Knoten-
blech eine weitere Schraube
befestigt.
