EINHELL OPAL Montageanleitung Seite 31

8/c
10
x montieren
8/d
8/c
schritt_8.pmd
Profil
31
Übersicht (Vorderwand):
8/c
8/d
7/d
Hinweis:

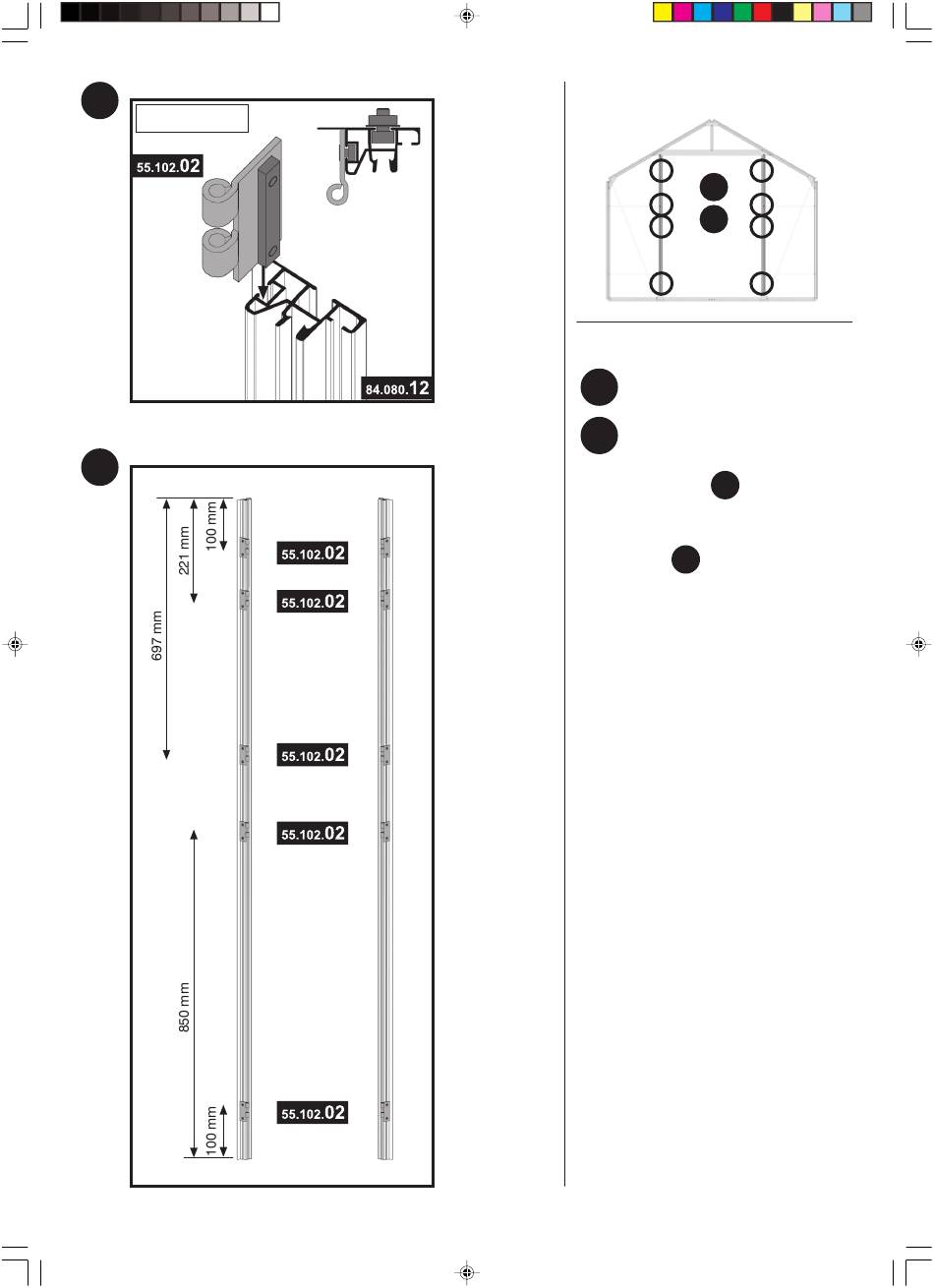

Schieben Sie die jeweils fünf
8/c
vormontierte Scharnierflügel
in die Führungsschienen
8/d
der beiden Türangelprofile
(vgl. Abb. ).
8/c
Achten Sie darauf, dass Sie
die Scharnierflügel wie in
Abb. gekennzeichnet
8/d
festschrauben, um später
die Türflügel mit den pas-
senden Gegenstücken
einsetzen zu können.
Oben und unten wird
jeweils ein Scharnier zirka
100 mm vom Rand entfernt
montiert. Zusätzlich werden
noch Scharniere 221 mm
und 697 mm vom oberen
Rand entfernt und ein Schar-
nier in der Mitte angebracht.
