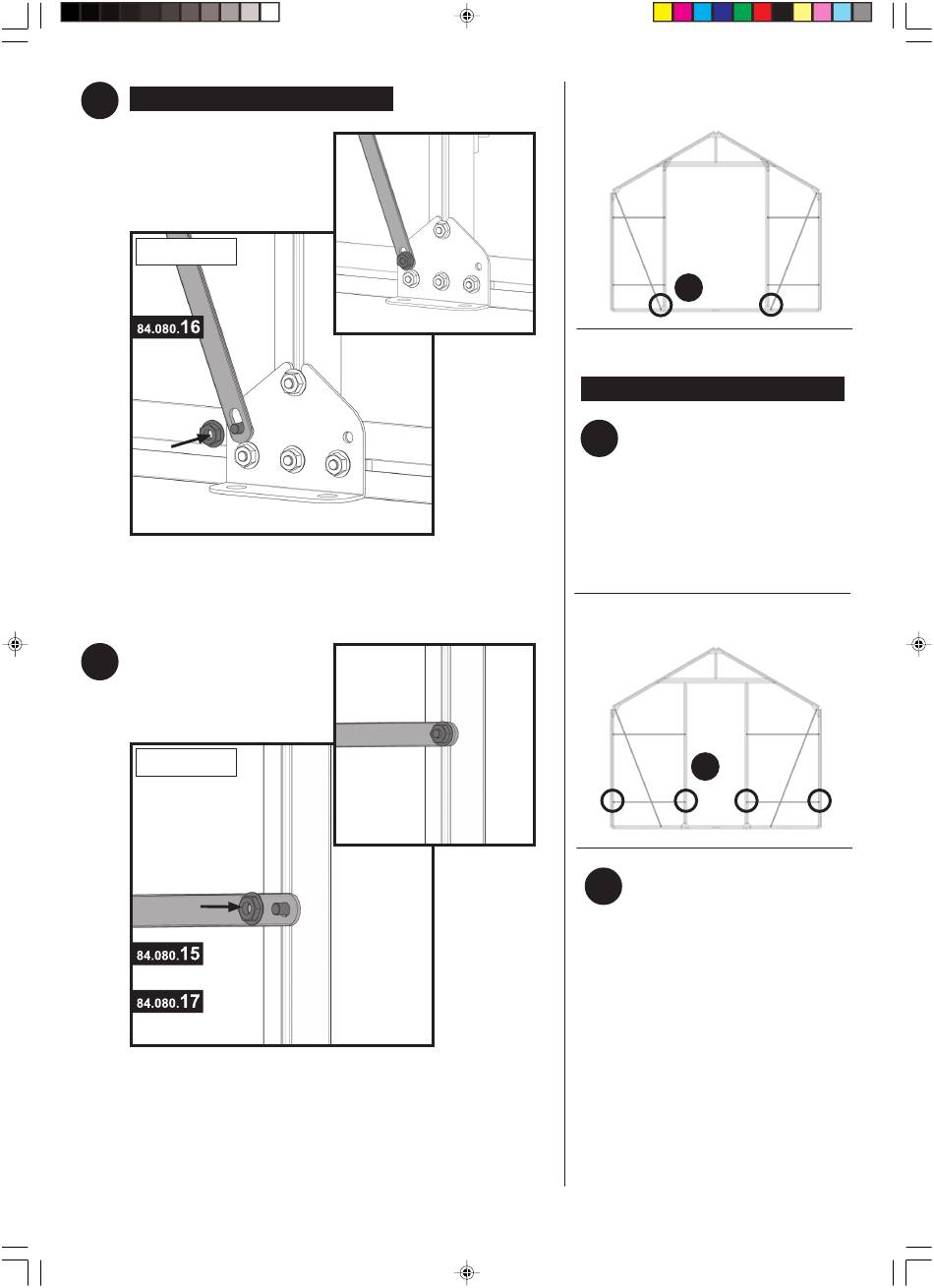

EINHELL OPAL Montageanleitung Seite 37

Vorderwand mit Doppeltür
9/c
Innenansicht
Bodenprofil links
2
x montieren
9/d
Innenansicht
Türangelprofil links
4
x montieren
bzw.
schritt_9.pmd 37
Übersicht
(Vorderwand mit Doppeltür):
9/c
Hinweis:
Vorderwand mit Doppeltür
Befestigen Sie anschlie-
9/c
ßend unten den Wind-
verband am Knotenblech
Boden. Verwenden Sie dazu
die bereits am Knotenblech
vormontierte Schraube.
Übersicht (Vorderwand):
9/d
Montieren Sie die beiden
9/d
unteren Verstrebungen so,
dass der schräg verlaufende
Windverband einmal vor und
einmal hinter den Verstre-
bungen liegt (vgl. Kontrollan-
sicht nächste Seite). Um die
Verstrebungen zu befesti-
gen, lösen Sie die beiden
unteren an Eckprofil und
Türangel vormontierten
Schrauben und stecken die
Verstrebungen darauf.
