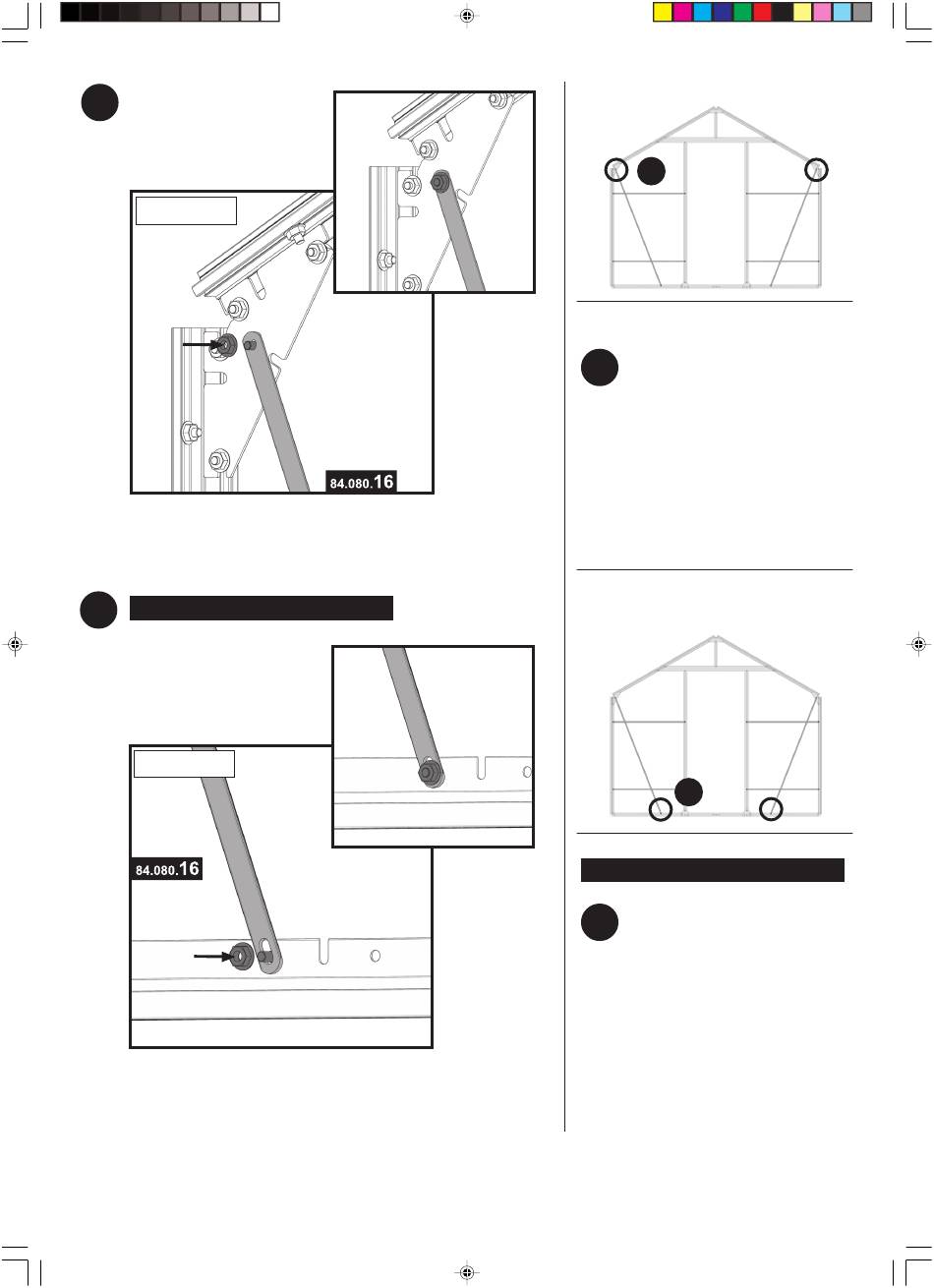

EINHELL OPAL Montageanleitung Seite 36

9/b
Innenansicht
Giebeleck links
2
x montieren
9/c Vorderwand mit Einzeltür
Innenansicht
Bodenprofil links
2
x montieren
Seite 36
schritt_9.pmd 36
Übersicht (Vorderwand):
9/b
Hinweis:
Legen Sie den Windverband
9/b
(1478 mm) an der Innenseite
des Montageblechs am Gie-
beleck an. Stecken Sie von
der Außenseite eine Schrau-
be in das dafür vorgesehene
Loch und fixieren den Wind-
verband mit einer Mutter.
Übersicht
(Vorderwand mit Einzeltür):
9/c
Vorderwand mit Einzeltür
Befestigen Sie anschlie-
9/c
ßend den Windverband mit
einer weiteren Schraube am
Bodenprofil. Führen Sie die
Schraube von der Außensei-
te her in das dafür vorgese-
hene Loch am Bodenprofil.
Fixieren Sie nun den Wind-
verband mit einer Mutter.
