EINHELL OPAL Montageanleitung Seite 17

3/e
Innenansicht
3/f
Innenansicht
Wichtiger Hinweis:
!
Achten Sie darauf, dass die zwei (Vorderwand mit
Einzeltür) bzw. drei (Vorderwand mit Doppeltür)
vormontierten Schrauben in der Mitte nach
innen zeigen.
Vergleichen Sie dazu die entsprechenden Kon-
trollansichten auf den vorhergehenden Seiten.
schritt_3.pmd 17

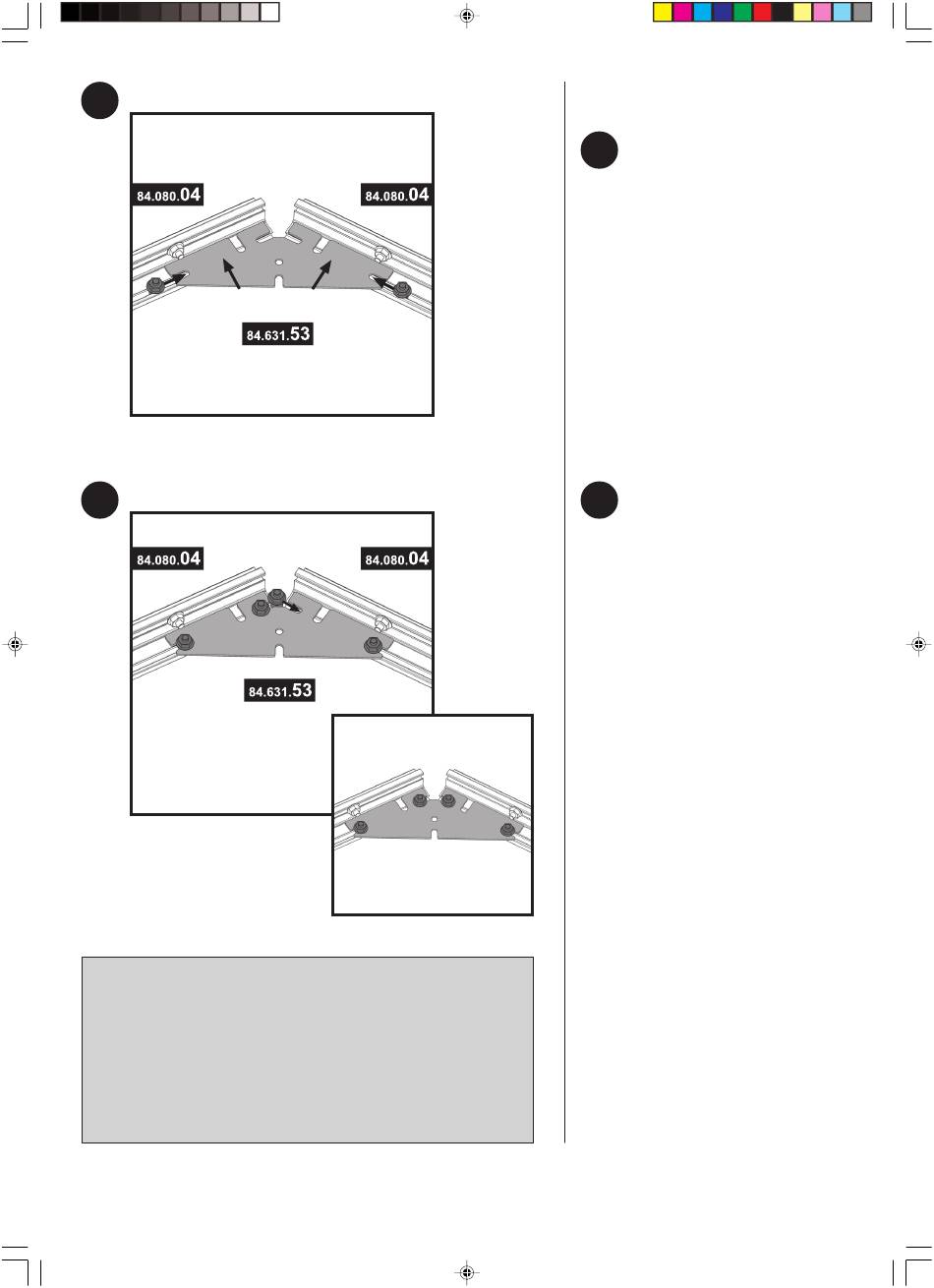

Hinweis:
Verbinden Sie nun die
3/e
beiden Giebelprofile mit
dem dritten Montageblech
(vgl. Montagevorschau).
Schieben Sie dazu die
beiden im Bild dunkelgrau
gefärbten Schrauben in die
Einkerbungen und ziehen
sie fest.
Das Montageblech wird mit
3/f
zwei weiteren Schrauben
und Muttern an den beiden
Giebelprofilen befestigt.
Schieben Sie dazu die
Schrauben von außen in die
Führungschienen und zie-
hen die Mutter fest.
