EINHELL OPAL Montageanleitung Seite 25

7/b
5
x montieren
7/c
5
x montieren
schritt_7.pmd
Profil
25

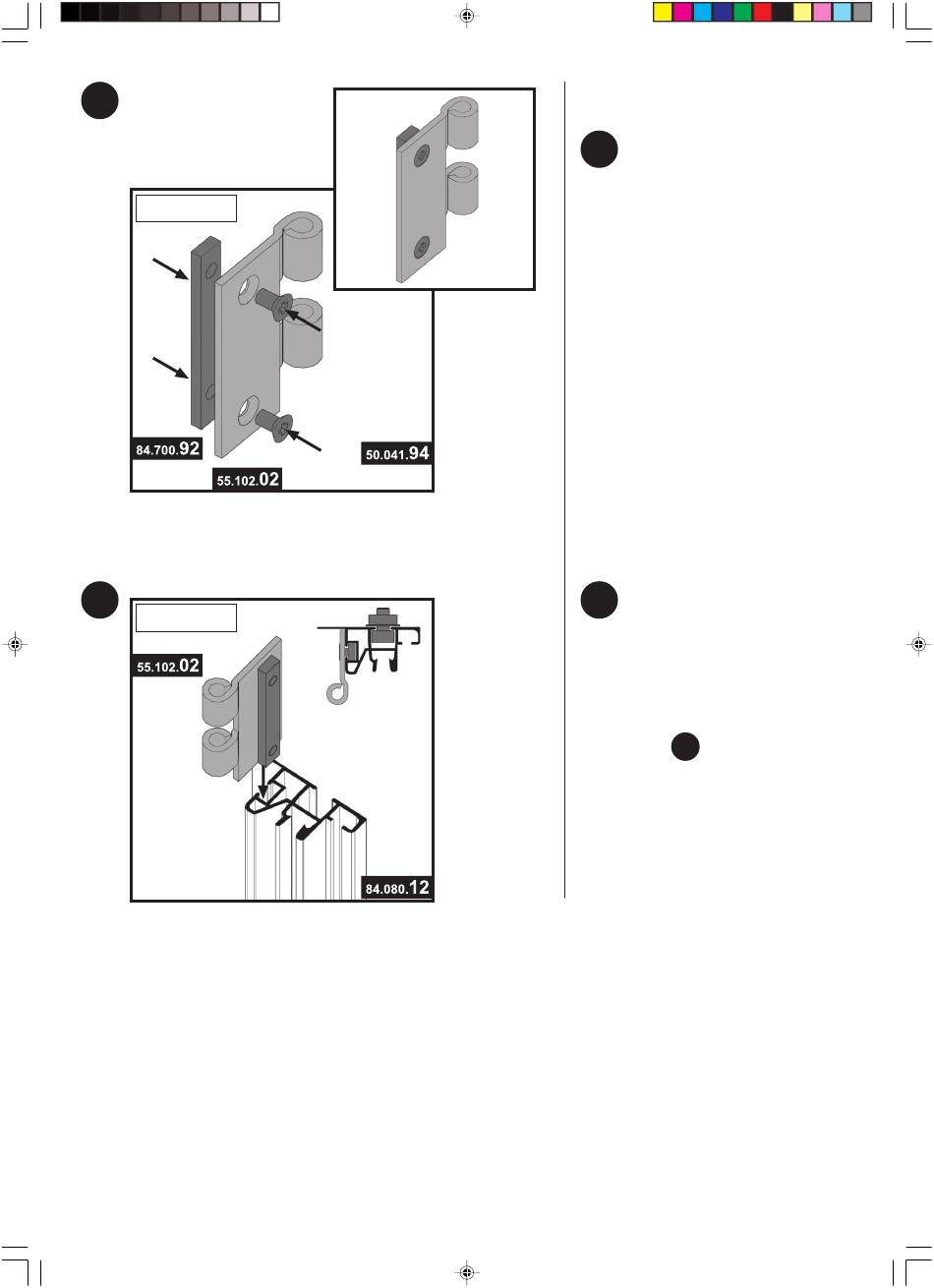

Hinweis:
Am Türscharnierflügel wird
7/b
eine Scharnierleiste (Pos. 7)
mit zwei Senkschrauben
(Pos. 3) locker befestigt.
Achten Sie darauf, dass Sie
die Senkschrauben in die
dafür vorgesehenen Aus-
sparungen am Scharnier-
flügel einsetzen (vgl. Abb.).
Schieben Sie die fünf vor-
7/c
montierten Scharnierflügel in
die Führungsschiene einer
Türangel.
Achten Sie darauf, dass Sie
die Scharnierflügel wie in
Abb. gekennzeichnet
7/d
festschrauben.
