EINHELL OPAL Montageanleitung Seite 10

1/d
Innenansicht
oben
Profilansicht
1/e
Innenansicht
Profilansicht
Seite 10
schritt_1.pmd 10

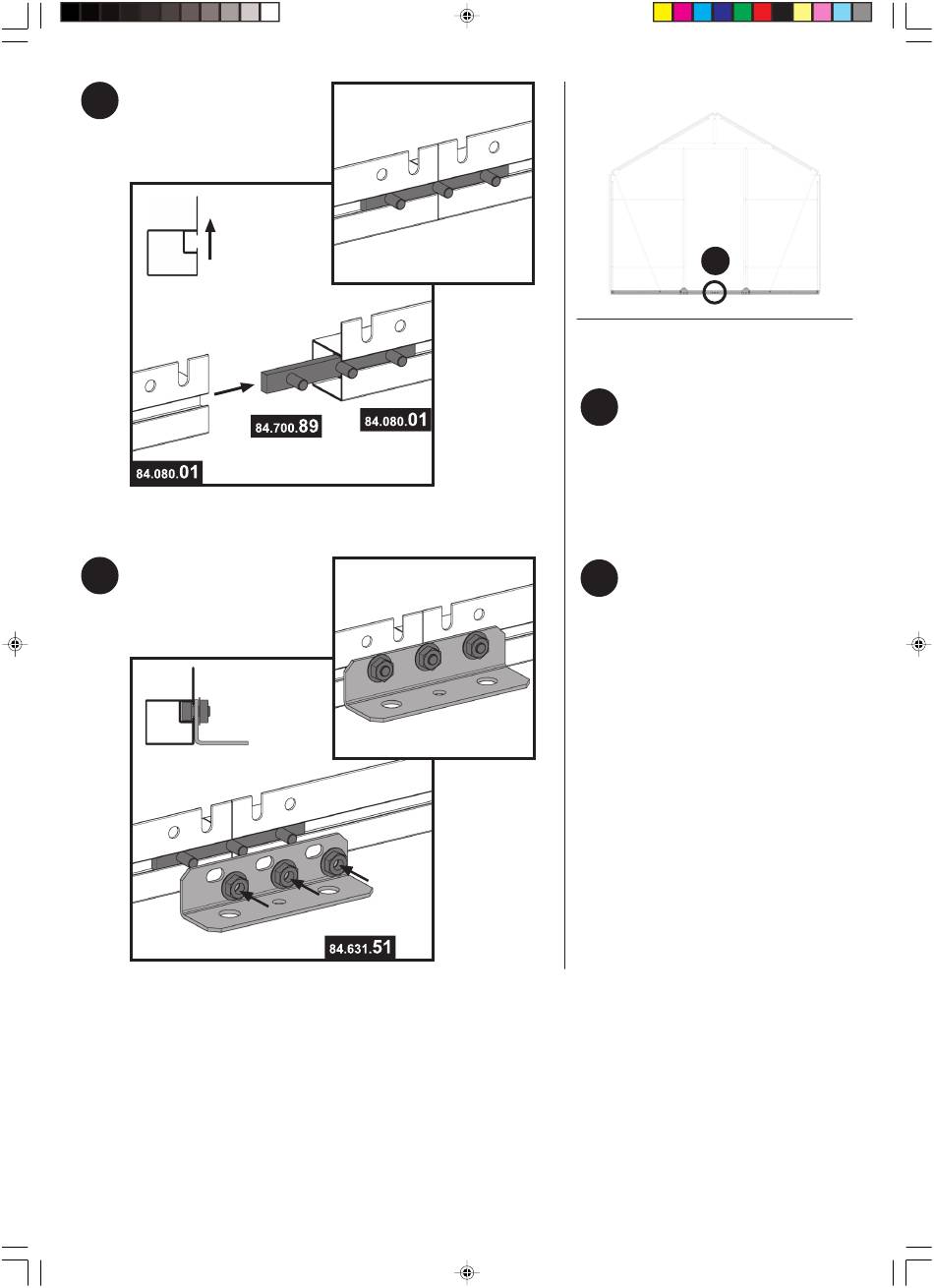

Übersicht (Vorderwand):
1/e
Hinweis:
1/d Schieben Sie das
Verbindungsteil zur Hälfte in
ein Bodenprofil und stecken
dann das zweite Bodenprofil
auf das andere Ende.
Stecken Sie den
1/e
Befestigungswinkel, kurz
wie in der Abbildung auf das
Verbindungsteil und befesti-
gen Sie ihn mit drei Muttern.
