Gerätebeschreibung

Inbetriebnahme

· Verbinden Sie das Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz.

Die Zuleitungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesi-

chert. Sie müssen bis zum Anschlag eingesteckt werden, sonst besteht keine sichere

Verbindung. Der Stecker darf nicht in der Buchse wackeln, ansonsten ist der Stecker

noch nicht bis zum Anschlag eingesteckt.

· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).

· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.

· Stecken Sie die optionalen externen Sensoren in die Sensoranschlüsse.

· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13,

max. 10A)

1.5

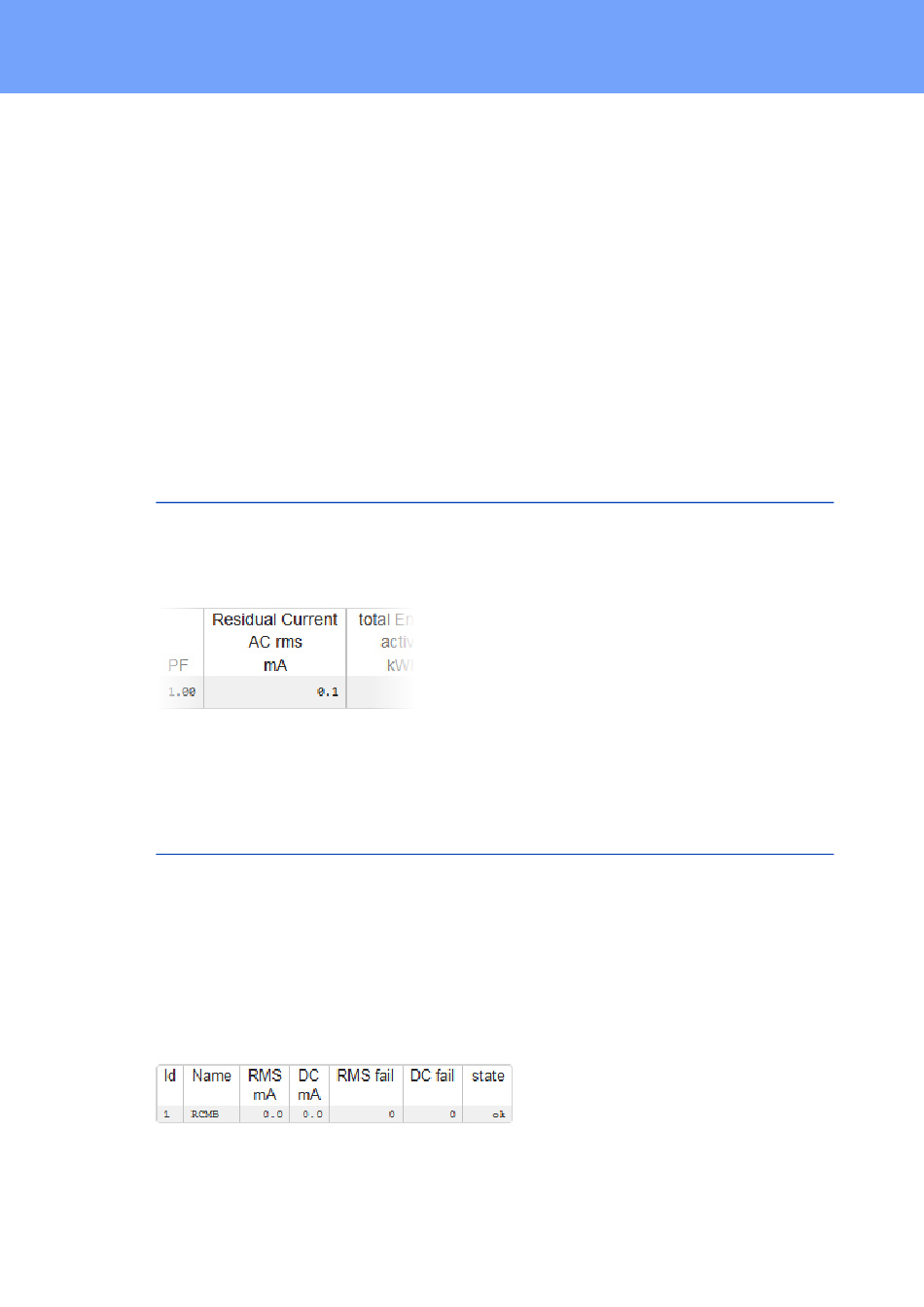

Residual Current Typ A

Dieses Gerät misst Differenzstrom-Typ A (im deutschen auch Fehlerstrom) für sinusför-

mige Wechselströme und pulsierende Gleichfehlerströme.

Fehlerströme (Residual Current) werden im Web-Interface angezeigt, können aber auch

über die anderen Protokolle abgefragt werden.

1.6

Die Expert Power Control 8041/8045 Modelle -11/-12/-13/-14 sind zusätzlich mit einem

allstromsensitiven Residual Current Monitor Typ B (RCMB) der Firma Bender ausgestat-

tet. Damit können sinusförmige Wechselstromfehlerströme, pulsierende Gleichstromfeh-

lerströme, glatte Gleichstromfehlerströme und gemischte Diferenzströme bei Frequen-

zen von bis zu 2000 hz gemessen werden. Der Residual Current Monitor Typ B gibt eine

erweiterte Darstellung der Fehlerströme, in dem es die Welchselstrom- (RMS) und

Gleichstromkomponenten (DC) des Fehlerstroms erkennen kann.

Residual Current Typ B wird als zusätzliche Zeile im Web-Interface (Control Panel) unter

den anderen elektrischen Werten angezeigt, kann aber auch über die anderen Protokolle
