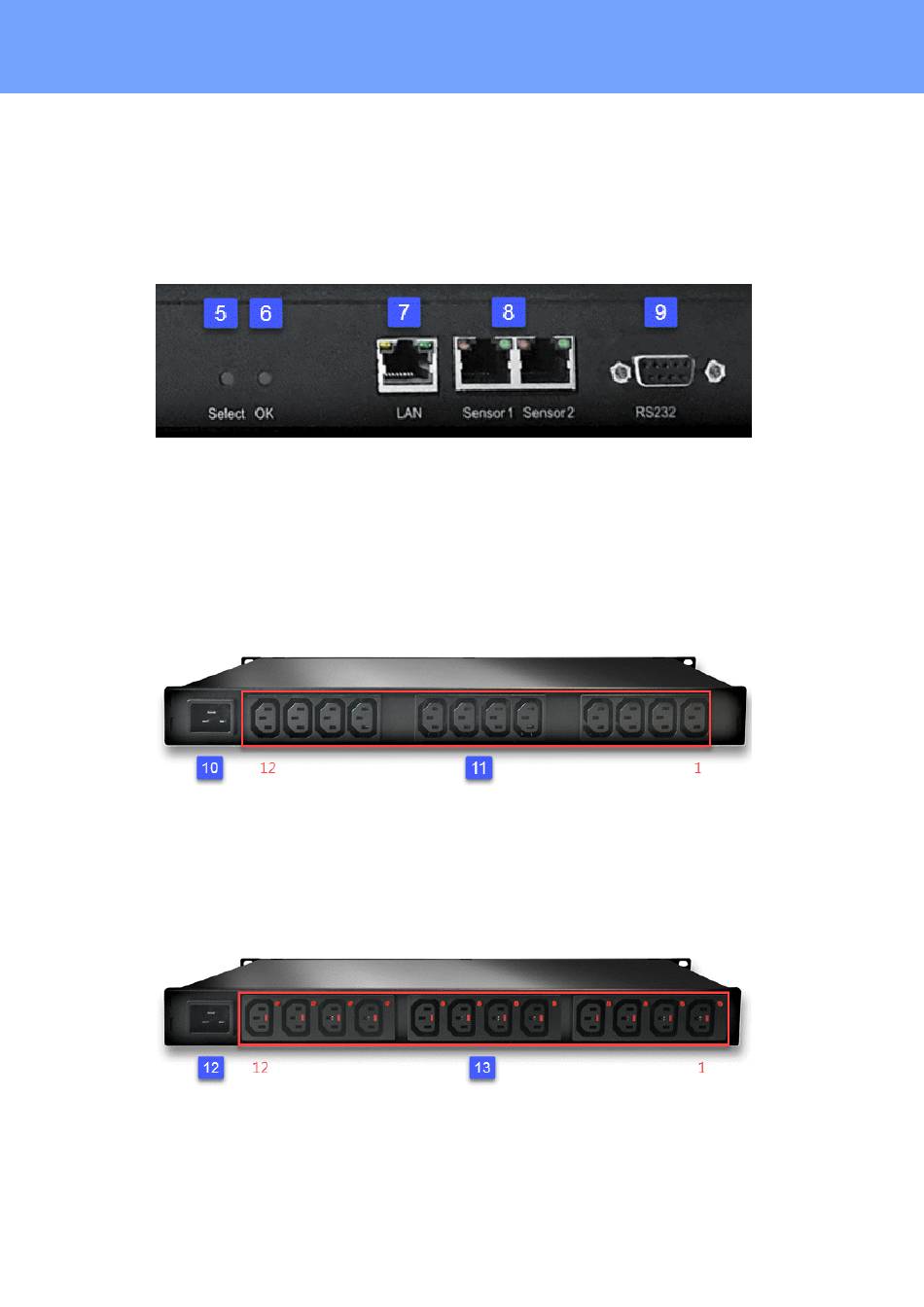

Gerätebeschreibung
1. 2x 7-Segment Anzeigen (teilweise mit Einheiten-LEDs)
2. 12 Klartextanzeigen (on/off) für den Zustand der Ausgänge
3. Status LED
4. LED Indikator für Overvoltage Protection (grün - Überspannungsschutz aktiv / rot - in-
aktiv)
5. Taster Select
6. Taster Ok
7. Netzwerkanschluss (RJ45)
8. Sensoranschlüsse (RJ45)
9. RS232 Anschluss
Expert Power Control 8041/8045 - 1
10. Netzanschluss (IEC C20, max. 16 A)
11. 12 x Lastausgänge (IEC C13, max. 10 A)
Expert Power Control 8041/8045 - 2
12. Netzanschluss (IEC C20, max. 16 A)
13. 12 x Lastausgänge (IEC C13, max. 10 A, IEC-Lock)
