Absperr-Kugelhahn „Optigas"
2.5.2 Gefahren durch Armaturen unter
Druck!
f Führen Sie Arbeiten nur bei druckloser
Anlage aus.
2.5.3 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Produkt arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Produk-
tes verfügbar sein.
f Geben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.
3.

Technische Beschreibung

Mit dem Oventrop Kugelhahn „Optigas" kann in
Rohrleitungen der Durchfluss von gasförmigen
und flüssigen Medien unterbrochen werden. Er
ist mit Rp-Gewinden und einem Handgriff aus-
gestattet. Über eine 90°-Drehbewegung wird
dieser in eine Auf- bzw. Zu-Stellung gebracht,
wobei die Stellungsanzeige durch den Hand-
griff erfolgt. Die Fließrichtung bzw. Einbaulage
des Kugelhahns ist beliebig.

3.1 Technische Daten

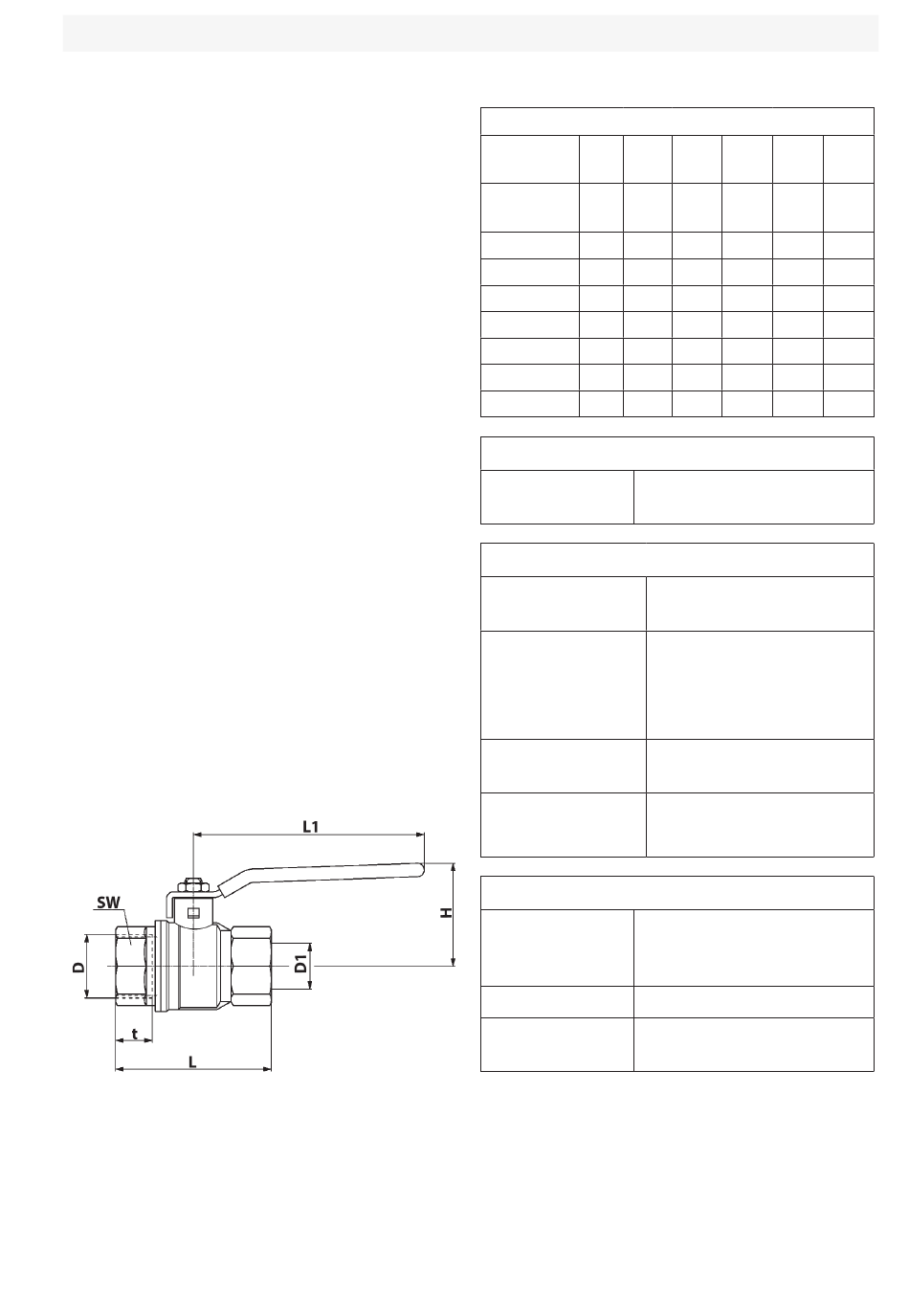

Abb. 1: Abmessungen
301640481-V01.06.2018
Technische Beschreibung
Abmessungen
Art.-Nr.
30164.. 04 06
Nennwei-
15 20
te (DN)
D, Rp 1/2 3/4
D1
15 19
L 59 64
L1
100 120 120
H 43 50
t
15 16,3 19,1 21,4 21,4 25,7
SW 25 31
Material
Gehäusewerk-
Messing
stoff
Verwendung Gas
Gase der Gasfamilien 1,
Medium
2 und 3 nach EN 437
MOP 5 B0,1
(5 bar, HTB PN0,1 = hohe
Betriebsdruck
thermische Belastbarkeit
650°C/30 min/0,1 bar)
Betriebstempe-
-20 bis +60 °C
ratur
DVGW-G zertifiziert
Zulassung
NG-4312AU2503
Alternative Verwendung
Wasser, Wasser-Gly-
Medium kol-Gemische, Heizöle,
Kraftstoffe, Luft
Betriebsdruck PN 16 (16 bar)
Betriebstem-
0 - 100 °C
peratur
08 10 12 16
25 32 40 50
1 1 1/4 1 1/2 2
24 30 38 48
81 93 102 121
158 158 158
54 73 79 86
40 49 54 68,5
